Das YRTS-Hochgeschwindigkeitsdrehtischlager ist eine Art Drehmechanismus, der durch Außenring und Innenring getragen wird und in drei Serien unterteilt werden kann: YRT-Typ, YRTC-Typ, YRTS-Typ und YRTM-Typ. Lager der YRT-Serie bestehen aus drei Reihen Rollen, zwei Reihen Axialrollen, um eine stabile axiale Belastbarkeit zu gewährleisten, und einer Reihe Radialrollen, um sicherzustellen, dass die Lager der Rolle der Radialkraft und des Kippmoments standhalten können, geeignet für die Axiallast des Drehmechanismus.
Die Höchstgeschwindigkeit der YRTS-Serie ist höher als bei der YRT-Serie. YRTS-Hochgeschwindigkeits-Rundtischlager sind die gleichen wie YRT-Basis-Rundtischlager und bestehen aus zwei Axialkomponenten und einer Radialkomponente: Die Axialkomponente enthält zwei Axialzylinderrollenkäfige, einen Außenring, einen Innenring mit L-Profil und einen zweiten Ring . Nach der Montage axial vorgespannt. Die radiale Komponente enthält einen zusammengebauten Zylinderrollenkäfig. Nach dem Einbau wird auch eine radiale Vorspannung hinzugefügt. Der Außenring, der L-förmige Innenring und der zweite Ring haben Befestigungslöcher. Für sicheren Transport und Handhabung wird das Gerät mittels Befestigungsschrauben befestigt. Das Hochgeschwindigkeitslager der YRTS-Serie kann für Wellen verwendet werden, die von einem Direktantriebsmotor angetrieben werden.
Die Abmessungen, die Form und die Struktur der YRTS-Hochgeschwindigkeitslager sind mit denen der YRT-BasisRundtischlager identisch, der Unterschied liegt in der inneren Struktur. Aufgrund seines speziellen Innendesigns weist dieser Lagertyp eine höhere Grenzgeschwindigkeit, eine geringere und geringere Reibung und eine hohe Geschwindigkeit auf. Wie zum Beispiel eine Direktantriebswelle, insbesondere für die CNC-Drehtischstruktur. Die Lager der Serien YRT und YRTS verwenden alle das Fett TURMOGREASE Li802EP, das von LUBCON in Deutschland hergestellt wird. Die Betriebstemperatur liegt zwischen -35℃ und +140℃, kompatibel mit NBR, FKM, PTFE und PA66. Sie können auch das Fett der Firma Shell wählen . Die Lager verfügen über eine Fettbohrung am Außenring und am Innenring mit L-förmigem Querschnitt zum Nachfüllen von Fett.
Wenn höhere Geschwindigkeiten erforderlich sind, kann die ZKLDF Axial-Schrägkugellager kann ausgewählt werden.
1. YRTS-Hochgeschwindigkeits-Rundtischlagerstruktur
YRTS-Hochgeschwindigkeits-Rundtischlager. Es besteht aus einer Axial-/Radialgehäusescheibe, einer Axial-/Radialwellenscheibe, zwei axialen Nadelrollen- und Käfiganordnungen und Käfiganordnungen sowie einer Gruppe von radialen Zylinderrollen, Gehäusescheibe und Wellenscheibe mit gleichem Abstand passende Schraubenlöcher.
2. Vorteile des YRTS-Hochgeschwindigkeits-Rundtischlagers
YRTS-Drehtischlager haben eine hohe axiale und radiale Belastung, eine hohe Kippsteifigkeit und eine hohe Präzision.
3. YRTS-Hochgeschwindigkeits-Rundtischlageranwendungen
YRTS (YRT Speed) Hochgeschwindigkeits-Rundtischlager sind spezielle Rundtischlager, die speziell für die Anforderungen von Anwendungen entwickelt wurden, die sowohl hohe Präzision als auch hohe Drehzahlen erfordern. Diese Lager sind für ihre außergewöhnlichen Leistungseigenschaften bekannt und eignen sich daher für eine Reihe von Anwendungen in verschiedenen Branchen. Hier sind einige häufige Anwendungen für YRTS-Hochgeschwindigkeits-Rundtischlager:
Werkzeugmaschinen und CNC-Bearbeitungszentren:
- YRTS-Lager werden häufig in Werkzeugmaschinen und CNC-Bearbeitungszentren eingesetzt, wo präzise Positionierung und Hochgeschwindigkeitsrotation für Aufgaben wie Fräsen, Schleifen, Bohren und Schneiden unerlässlich sind.
Roboterarme und Automatisierung:
- Roboterarme benötigen Lager, die sowohl Geschwindigkeit als auch Genauigkeit für Aufgaben wie Pick-and-Place-Vorgänge, Schweißen, Lackieren und Montage in der industriellen Automatisierung und Robotik bieten können.
Medizinische Ausrüstung:
- YRTS-Lager finden Anwendung in medizinischen Geräten und Geräten, einschließlich medizinischer Robotik für Chirurgie, Diagnostik und Patientenbehandlung, wo präzise und schnelle Bewegungen von entscheidender Bedeutung sind.
Halbleiterfertigung:
- In Halbleiterfertigungsanlagen werden YRTS-Lager in Waferhandhabungs-, Lithografie- und Präzisionsausrichtungssystemen eingesetzt, wo hohe Geschwindigkeit und präzise Bewegungssteuerung für Halbleiterproduktionsprozesse von entscheidender Bedeutung sind.
Luft- und Raumfahrt und Verteidigung:
- Diese Lager werden in Luft- und Raumfahrtanwendungen wie Radarsystemen, Raketenleitsystemen und Teleskophalterungen eingesetzt, wo sie eine genaue und schnelle Positionierung gewährleisten.
Präzisionsoptische Instrumente:
- YRTS-Lager werden in optischen Geräten wie Spektrometern, Lasermarkierungssystemen und astronomischen Teleskopen eingesetzt, wo sie die erforderliche Präzision für die Verfolgung von Himmelsobjekten bieten.
3D-Druck und additive Fertigung:
- Hochgeschwindigkeits-Rundtischlager werden in 3D-Druckern verwendet, um eine präzise Schichtung von Materialien und eine schnelle Bewegung des Druckkopfs oder der Bauplattform zu ermöglichen.
Hochgeschwindigkeits-Inspektions- und Prüfgeräte:
- In Qualitätskontroll- und Inspektionssystemen werden YRTS-Lager zur schnellen Positionierung und Drehung eingesetzt, um die Integrität und Qualität von Produkten zu beurteilen.
Verpackungsmaschine:
- Rundtischlager werden in Hochgeschwindigkeitsverpackungsmaschinen, einschließlich Flaschenverschließern, Etikettierern und Abfüllmaschinen, eingesetzt, um eine schnelle und präzise Behälterhandhabung und Produktverpackung zu ermöglichen.
Pharmazeutische Produktion:
- YRTS-Lager spielen in pharmazeutischen Produktionsanlagen eine Rolle für Aufgaben wie Tablettenzählung, Blisterverpackung und Flüssigkeitsabfüllung, bei denen es auf Genauigkeit und Geschwindigkeit ankommt.
Lebensmittel- und Getränkeverarbeitung:
- In der Lebensmittel- und Getränkeindustrie werden diese Lager in Hochgeschwindigkeits-Sortier-, Abfüll- und Verpackungsmaschinen eingesetzt, um die Effizienz und Präzision bei der Lebensmittelverarbeitung und -verpackung aufrechtzuerhalten.
Automatisierung in Logistik und Lagerhaltung:
- YRTS-Lager werden in Fördersysteme, Sortierer und Roboterpalettierer in Logistik- und Lagereinrichtungen integriert und steigern die Effizienz der Materialhandhabung und Auftragsabwicklung.
4. Eigenschaften des YRTS-Hochgeschwindigkeits-Rundtischlagers
1. Hohe Präzision: P4-, P2- und VSP-Präzision
2. Hohe Steifigkeit: Dieses Serienlager hat eine Vorspannung
3. Hohe Belastung: Dieses Serienlager kann eine axiale Belastung in zwei Richtungen, eine radiale Belastung und ein Kippmoment tragen
4. Hohe Drehzahl: Lager der YRTS-Serie können bei hohen Drehzahlen eingesetzt werden
6. Beschreibung des YRTS-Hochgeschwindigkeits-Rundtischlagers

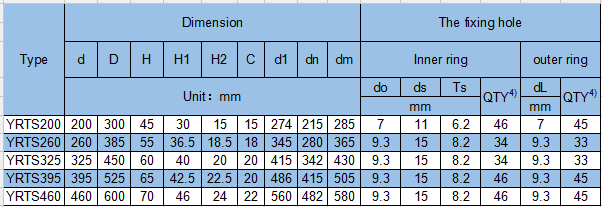

Typ LKPB | Grenzabmessungen | Befestigungslöcher | ||||||||||||
D | D | T | H | C | d1 | dn | dm | Innenring | äußerer Ring | |||||
Einheit: mm | d0 | ds | TS | Menge | dL | Menge | ||||||||
mm | mm | |||||||||||||
YRTS200 | 200 | 300 | 45 | 30 | 15 | 274 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 |
YRTS260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 280 | 365 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 |
YRTS325 | 325 | 450 | 60 | 40 | 20 | 415 | 342 | 430 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 |
YRTS395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 |
YRTS460 | 460 | 600 | 70 | 46 | 22 | 560 | 482 | 580 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 |
Typ LKPB | Anzahl der Halteschrauben | Extraktionsgewindeloch | Anzahl der Stellplätze X Winkel der Stellplätze | Anzugsdrehmoment der Schrauben | Grundtragfähigkeit | Begrenzung der Geschwindigkeit | Gewicht | ||||
axial | radial | ||||||||||
dynamische Belastung | statische Belastung | dynamische Belastung | statische Belastung | ||||||||
MA2) | Ca | Coa | Cr | Kor | Fett | ||||||
G | Menge | Menge×t | Nm | KN | U/min | Kg | |||||
Menge | |||||||||||
YRTS200 | 2 | M8 | 3 | 48×7,5° | 14 | 155 | 840 | 94 | 226 | 1160 | 9.7 |
YRTS260 | 2 | M12 | 3 | 36×10° | 34 | 173 | 1050 | 110 | 305 | 910 | 18.3 |
YRTS325 | 2 | M12 | 3 | 36×10° | 34 | 191 | 1260 | 109 | 320 | 760 | 25 |
YRTS395 | 2 | M12 | 3 | 48×7,5° | 34 | 214 | 1540 | 121 | 390 | 650 | 33 |
YRTS460 | 2 | M12 | 3 | 48×7,5° | 34 | 221 | 1690 | 168 | 570 | 560 | 45 |
7. YRTS-Hochgeschwindigkeits-Rundtischlagernummer

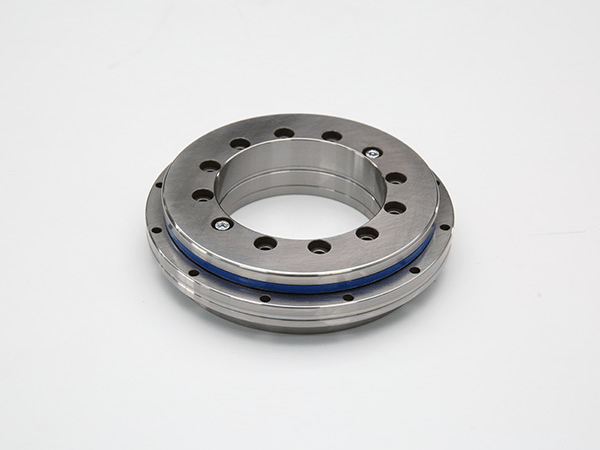

YRTS200 Hochgeschwindigkeits-Rundtischlager
YRTS260 Hochgeschwindigkeits-Rundtischlager
YRTS325 Hochgeschwindigkeits-Rundtischlager
YRTS395 Hochgeschwindigkeits-Rundtischlager
YRTS460 Hochgeschwindigkeits-Rundtischlager
8. Andere Typen von Drehtischlagern
