CRBH Kreuzrollenlager（Integrierter Innen-/Außenring-Typ), dieses Modell ist ein kompakter Typ des Modells RU mit extrem dünnen Außen- und Innenringen ohne Montagebohrungen vorgesehen sind, benötigt das Modell einen Druckflansch oder ein Gehäuse. Da es außerdem über eine integrierte Innen-/Außenringstruktur verfügt und mit Unterlegscheiben ausgestattet ist, wird seine Leistung durch das Montageverfahren nur minimal beeinträchtigt, was eine stabile Drehgenauigkeit und ein stabiles Drehmoment gewährleistet. Dieses Modell kann sowohl für die Rotation des Innenrings als auch für die Rotation des Außenrings verwendet werden und erfüllt die Anforderungen an miniaturisierte Abmessungen.

CRBH-MODELL

CRBH Kreuzrollenlager Fragen, die Aufmerksamkeit erfordern:

Diese Lager werden im Allgemeinen mit Schmierfett geschmiert. Bei der Nachschmierung kann das Schmierfett durch den Spalt zwischen Außen- und Innenring zugeführt werden.
Bei Lagern, die ohne Schmiermittel geliefert werden, muss der Kunde ein Schmiermittel auftragen. Der Betrieb ohne Fett oder Öl erhöht den Verschleiß der Rollkontaktflächen und
Bei der Verwendung von Spezialfett sind die Eigenschaften und Inhaltsstoffe des Fettes, wie z. B. die Viskosität des Grundöls und die Hochdruckzusätze, sorgfältig zu prüfen. In diesem Fall.

1.CRBH Kreuzrollenlager Struktur

Beim Kreuzrollenlager sind die Rollen in einer geraden Linie angeordnet. Die Querschnittsfläche des einreihigen Rollenlagers und des Schrägkugellagers mit einem Druckwinkel von 45°, die Rücken an Rücken montiert sind, ist auf eine Größe reduziert. Nicht nur die Struktur ist kompakt, sondern auch die Steifigkeit ist auf 3 ~ 4 mal der zweireihigen Schrägkugellager verbessert.

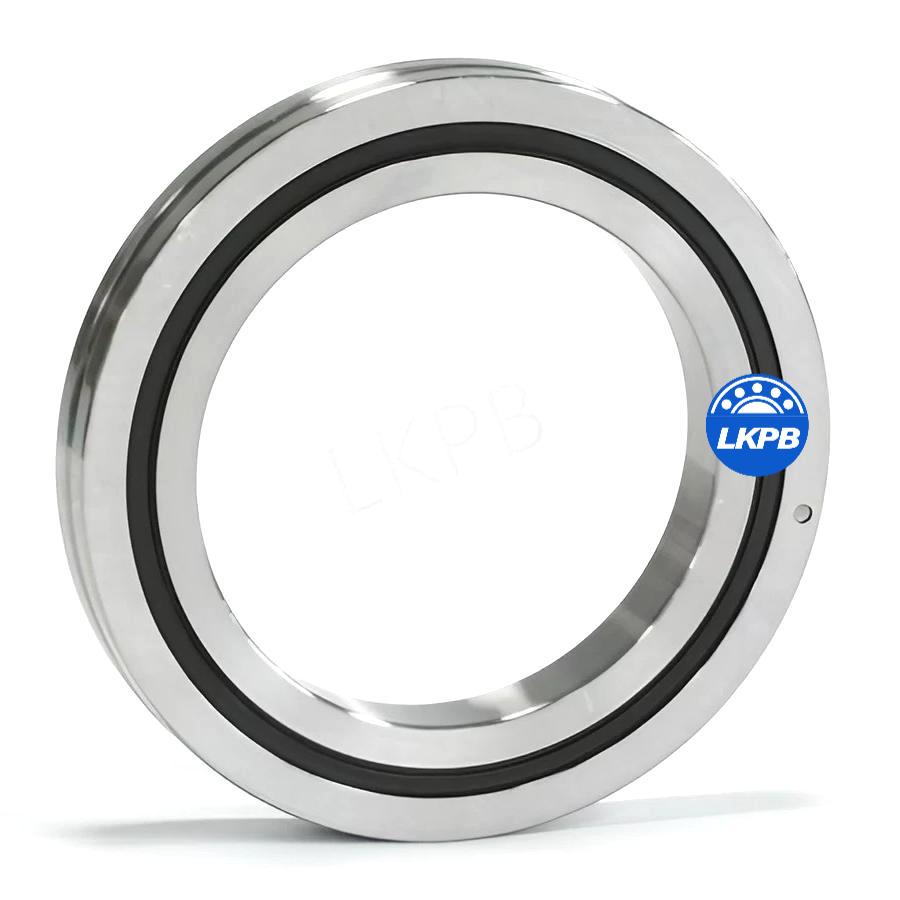

CRBH7013A

2. CRBH Kreuzrollenlager Merkmale

Mit integriertem Innenring und Außenring, hohe Steifigkeit und hohe Genauigkeit zusammen mit somooth Rotation wird durch Separator zur Verfügung gestellt, kann für beide Innenring und Außenring Rotation verwendet werden.

  • Hohe Präzision: Genauigkeit P4, Genauigkeit P2
  • Hohe Steifigkeit: Diese Serie Lager haben Vorspannung
  • Hohe Belastung：Dieses Lager kann Axiallast, Radiallast und Kippmoment in zwei Richtungen aufnehmen
  • Geringe Größe: Diese Serie Lager kann Platz für Werkzeugmaschinen sparen
CRBH5013

3. CRBH-Kreuzrollenlager pAnwendungen

Weit verbreitet bei hochpräzisen Drehtischen, Robotergelenken, rotierenden Einheiten, anspruchsvollen medizinischen Geräten und Messinstrumenten.

CRBH8016

CRBH Serie Kreuzrollenlager (19)

4. Wenn Sie benutzerdefinierte gemacht, pls kontaktieren Sie uns

NACHRICHTEN VERLASSEN

5. CRBH Kreuzrollenlager Escription

CRBH-MODELL
Durchmesser der Welle (mm)LKPB-ModelleGrenzabmessungen Einbaumaße (mm)Dynamische TragzahlStatische Tragzahl Gewicht
  InnenringAußendurchmesserBreite Fase daDa CCoKg
R
d (mm)D (mm)B (mm) (min)KNKN
20CRBH208ACRBH 208 AUU 203680.3 24312.92.4 0.04
25CRBH258ACRBH 258 AUU 254180.3 29363.12.8 0.05
30CRBH3010ACRBH 3010 AUU 3055100.3 36.548.57.68.4 0.12
35CRBH3510ACRBH 3510 AUU 3560100.3 41.553.57.99.1 0.13
40CRBH4010ACRBH 4010 AUU 4065100.3 46.558.58.610.6 0.15
45CRBH4510ACRBH 4510 AUU 4570100.3 51.563.58.911.3 0.16
50CRBH5013ACRBH 5013 A UU 5080130.6 567417.320.9 0.29
60CRBH6013ACRBH 6013 A UU 6090130.6 668418.824.3 0.33
70CRBH7013ACRBH 7013 A UU 70100130.6 769420.127.7 0.38
80CRBH8016ACRBH 8016 A UU 80120160.6 8811232.143.4 0.74
90CRBH9016ACRBH 9016 A UU 90130160.6 9812233.146.8 0.81
100CRBH10020ACRBH 10020 A UU 100150200.6 11014050.972.2 1.45
110CRBH11020ACRBH 11020 A UU 110160200.6 12015052.477.4 1.56
120CRBH12025ACRBH 12025 A UU 120180251 13216873.4108 2.62
130CRBH13025ACRBH 13025 A UU 130190251 14217875.9115 2.82
140CRBH14025ACRBH 14025 A UU 140200251 15218881.9130 2.96
150CRBH15025ACRBH 15025 A UU 150210251 16219884.3138 3.16
200CRBH20025ACRBH 20025 A UU 200260251 21224892.3169 4
250CRBH25025ACRBH 25025 A UU 250310251.5 262298102207 4.97
