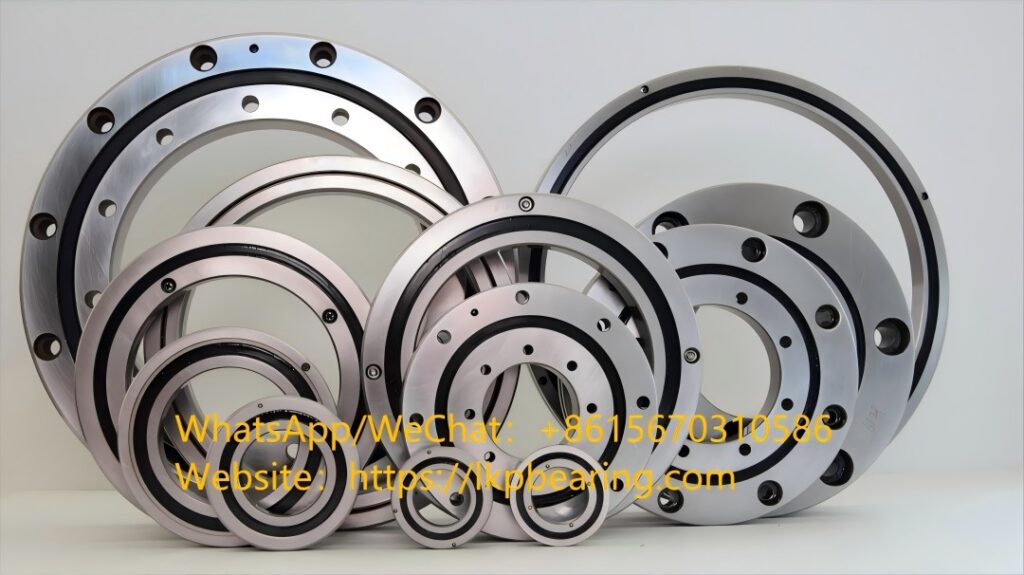

RU-Kreuzrollenlager. Da die Befestigungslöcher vorhanden sind, benötigt das Modell keinen Presserflansch oder Gehäuse. Da es außerdem über eine integrierte Innen-/Außenringstruktur verfügt und mit Unterlegscheiben ausgestattet ist, wird seine Leistung durch den Montagevorgang nur minimal beeinträchtigt, wodurch eine stabile Rotationsgenauigkeit und ein stabiles Drehmoment gewährleistet werden. Dieses Modell kann sowohl für die Innenringrotation als auch für die Außenringrotation verwendet werden.
Der Aufbau des gekreuzten Zylinderrollenlagers ist in drei Typen unterteilt: geteilter Außenringtyp, geteilter Innenringtyp und integrierter Innen- und Außenringtyp. Bei den Wälzkörpern handelt es sich um kurze Zylinderrollen, die im 90°-Winkel zueinander in einer V-förmigen Laufbahn angeordnet sind. Die Rollen sind durch einen Abstandshalter getrennt.
Durch diesen konstruktiven Aufbau kann ein einzelnes Lager axialen Belastungen, radialen Belastungen und Kippmomenten standhalten. Gleichzeitig weisen Lager eine hohe Steifigkeit, hohe Drehgenauigkeit und hohe Tragfähigkeit auf und eignen sich daher für Drehgelenke von Industrierobotern, Drehtische von Bearbeitungszentren, Präzisionsdrehtische, medizinische Maschinen, Messgeräte usw.
Da die Rollen kreuzweise angeordnet sind, kann nur ein Satz gekreuzter Rollenkränze die Last in alle Richtungen aufnehmen. Im Vergleich zum herkömmlichen Modell ist die Steifigkeit um das 3- bis 4-fache erhöht. Aufgrund seines besonderen Aufbaus wird es meist als Gelenklager in Industrierobotern eingesetzt.
1. RU-Kreuzrollenlagerstruktur
Beim Kreuzrollenring sind zylindrische Rollen kreuzweise angeordnet, wobei jede Rolle senkrecht zur benachbarten Rolle steht, und zwar in einer 90°-V-Nut, die durch einen Abstandshalter voneinander getrennt sind. Durch diese Konstruktion kann nur ein Lager Lasten in alle Richtungen aufnehmen, einschließlich Radial-, Axial- und Momentlasten. Da der Kreuzrollenring trotz der minimal möglichen Abmessungen der Innen- und Außenringe eine hohe Steifigkeit erreicht.
Merkmale der 2.RU-Kreuzrollenlager
Da die Lager dieser Serie bereits über Befestigungslöcher verfügen, benötigen sie keinen Flansch oder Gehäuse. Da sie außerdem über eine integrierte Innen-/Außenringstruktur verfügen und mit Unterlegscheiben ausgestattet sind, wird ihre Leistung durch den Montagevorgang nur minimal beeinträchtigt, was eine stabile Rotationsgenauigkeit und ein stabiles Drehmoment gewährleistet .
3. Anwendungen von RU-Kreuzrollenlagern
Weit verbreitet bei hochpräzisen Drehtischen, Robotergelenken, rotierenden Einheiten, anspruchsvollen medizinischen Geräten und Messinstrumenten.
4.RU Kreuzrollenlager – Video-Einführung
5. Wenn Sie eine Sonderanfertigung benötigen, kontaktieren Sie uns bitte
6. Beschreibung der RU-Kreuzrollenlager
| Durchmesser (mm) | Identifikationsnummer | Hauptabmessungen | Schulterhöhe | Tragzahl (radial) | Gewicht | |||||||
| AUSWEIS | OD | PCD | B | Ölloch | rmin | |||||||
| D | D | dp | β | d1 | ds | Dh | C/kN | Co/kN | kg | |||
| 10 | RU28 | 10 | 52 | 28 | 8 | 0.3 | 24 | 29.5 | 2.9 | 24 | 0.12 | |
| 20 | RU42 | 20 | 70 | 41.5 | 12 | 3.1 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 |
| 35 | RU66 | 35 | 95 | 66 | 15 | 3.1 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 |
| 55 | RU85 | 55 | 120 | 85 | 15 | 3.1 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 |
| 80 | RU124(G) | 80 | 165 | 124 | 22 | 3.1 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 |
| RU124X | ||||||||||||
| 90 | RU148(G) | 90 | 210 | 147.5 | 25 | 3.1 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 |
| RU148X | ||||||||||||
| 115 | RU178(G) | 115 | 240 | 178 | 28 | 3.1 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 |
| RU178X | ||||||||||||
| 160 | RU228(G) | 160 | 295 | 227.5 | 35 | 6 | 2 | 208 | 246 | 104 | 172 | 11.4 |
| RU228X | ||||||||||||
| 210 | RU297(G) | 210 | 380 | 297.3 | 40 | 6 | 2.5 | 272 | 320 | 156 | 281 | 21.3 |
| RU297X | ||||||||||||
| 350 | RU445(G) | 350 | 540 | 445.4 | 45 | 6 | 2.5 | 417 | 473 | 222 | 473 | 35.4 |
| RU445X | ||||||||||||
7. RU-Kreuzrollenlagergeschäft
Über LKPB Bearing Company
Luoyang LIKE Precision Machinery Co. Ltd - LKPB®, mit Sitz in Luoyang, China, gegründet im Jahr 2013 mit einem Stammkapital von 5 Millionen, sind wir ein professionelles Lagerhersteller.
LKPB hält sich strikt an die Anforderungen des Qualitätssystems ISO9001 für die Kontrolle der Produktqualität. Wir verfügen über ein starkes technisches Team, das die Verarbeitung von Nicht-Standard-Präzisionslagern der Genauigkeitsstufen P5, P4, P2 und VSP akzeptiert. Der Innendurchmesserbereich der Produkte ist φ20mm-φ2000mm.
Wir haben eine langfristige Zusammenarbeit mit einer Reihe von weltweit führenden Werkzeugmaschinen- und Robotikunternehmen aufgebaut. Die Produkte können INA/IKO/THK/FAG/SKF/KAYDON und andere Marken vollständig ersetzen. Wir glauben, dass die Zusammenarbeit mit uns Ihre Erwartungen übertreffen wird.
- Rundtischlager (Serien YRT, YRTC, YRTS, YRTM, ZKLDF) ;
- Kreuzrollenlager (Serien RA/RA-C, RAU, RB, RU, RW, RE, SX, XU, XV, XSU, XR/JXR, CRB/CRBC, CRBF/CRBFV, CRBH/CRBHV, CRBS/CRBSV, CRBT/CRBTF);
- Dünnringlager (Serien KAA, KA, KB, KC, KD, KF, KG, JHA, JA, JB, JG, JU);
- Roboter-Reduzierlager (CSF/CSG, SHF/SHG, CSD-Serie, RV-Reduzierlager und flexible Lager der F- und 3E-Serie);
- Schrägkugellager (Serien 718, 719, 70, 72, 2344/2347);
- Stützlager für Kugelumlaufspindeln (Serien ZKLF/ZKLN, ZARF/ZARN);
- Drehkranz (Kreuzrollen, Vier-Punkt-Kontakt, Acht-Punkt-Kontakt mit gleichem Weg, Acht-Punkt-Kontakt mit unterschiedlichem Weg, dreireihige Rollen und Flanschserien);
- Hohle Drehbühnenlager ( Reihe ZK).
