Im Maschinenbau sind Präzision und Effizienz von größter Bedeutung. Der Kreuzrollenlager der Serie XU haben sich zu einer bemerkenswerten Innovation entwickelt, die beide Eigenschaften verkörpert. Diese Lager sind darauf ausgelegt, komplexe Lasten mit minimaler Reibung zu bewältigen, was sie zu einem unverzichtbaren Bestandteil in verschiedenen Branchen macht. In diesem Artikel befassen wir uns mit der Technologie hinter den Kreuzrollenlagern der XU-Serie, ihren Anwendungen und den Vorteilen, die sie mit sich bringen.
Grundlegendes zum Kreuzrollenlager der XU-Serie
Kreuzrollenlager sind spezielle Rollenlager, die für die gleichzeitige Aufnahme von radialen und axialen Belastungen ausgelegt sind. Insbesondere die XU-Serie sticht aufgrund ihrer einzigartigen Konstruktion in dieser Kategorie heraus. Diese Lager bestehen aus zwei Sätzen zylindrischer Rollen, die senkrecht zueinander angeordnet sind und sich im 90-Grad-Winkel kreuzen. Durch diese Konstruktion können die Rollen Lasten aus mehreren Richtungen tragen, wodurch sie sich besonders für Anwendungen eignen, die eine hohe Präzision und Tragfähigkeit erfordern.

Technologische Fortschritte bei Kreuzrollenlagern der XU-Serie
Die Kreuzrollenlager der XU-Serie verfügen über mehrere technologische Fortschritte, die zu ihrer außergewöhnlichen Leistung beitragen:
Kompaktes Design: Die Anordnung von Rollen und Laufbahnen in den Lagern der XU-Serie führt zu einer kompakteren Bauweise im Vergleich zu herkömmlichen Lagern. Diese Kompaktheit ermöglicht es Ingenieuren, Platz zu sparen und die Gesamtgröße ihrer Maschinen zu reduzieren.
Reduzierte Reibung: Das gekreuzte Rollendesign minimiert die Kontaktfläche zwischen Rollen und Laufbahnen. Durch diese Reduzierung der Kontaktfläche wird die Reibung erheblich reduziert, was zu einer sanfteren Rotation und einer höheren Effizienz führt.
Hohe Präzision: Die Lager der XU-Serie sind für Präzisionsanwendungen konzipiert. Die gekreuzte Anordnung der Rollen gewährleistet, dass das Lager sowohl radiale als auch axiale Belastungen aufnehmen kann und dabei ein hohes Maß an Genauigkeit beibehält. Diese Präzision ist in Anwendungen wie Robotik, medizinischen Geräten und optischen Instrumenten von entscheidender Bedeutung.
Steifigkeit: Diese Lager sind für ihre hohe Steifigkeit bekannt, die auch bei hoher Belastung eine minimale Verformung gewährleistet. Diese Steifigkeit ist bei Anwendungen von entscheidender Bedeutung, bei denen die Aufrechterhaltung der strukturellen Integrität der Maschine von entscheidender Bedeutung ist.

Anwendungen des Kreuzrollenlagers der XU-Serie
Die Vielseitigkeit der Kreuzrollenlager der XU-Serie macht sie für eine Vielzahl von Anwendungen geeignet:
Robotik: Präzision ist in der Robotik von größter Bedeutung, da kleine Ungenauigkeiten zu erheblichen Fehlern führen können. Lager der XU-Serie werden häufig in Roboterarmen und -gelenken eingesetzt und sorgen für eine reibungslose und präzise Bewegung.
Medizinische Ausrüstung: Bei medizinischen Bildgebungsgeräten wie CT-Scannern und Röntgengeräten ist Präzision entscheidend, um genaue Diagnosebilder zu erhalten. Die Lager der XU-Serie ermöglichen eine präzise Bewegung und Positionierung der Gerätekomponenten.
Luft- und Raumfahrt: Die Kompaktheit, hohe Tragfähigkeit und Steifigkeit der Lager der XU-Serie machen sie ideal für Luft- und Raumfahrtanwendungen, einschließlich Satellitenauslösemechanismen und Steuerungssystemen.
Optische Instrumente: Teleskope, Mikroskope und andere optische Instrumente sind auf präzise Bewegung und Ausrichtung angewiesen. Lager der XU-Serie tragen zur Genauigkeit dieser Instrumente bei und verbessern ihre Leistung.

Vorteile des Kreuzrollenlagers der XU-Serie
Platzeffizienz: Das kompakte Design der Lager der XU-Serie ermöglicht es Ingenieuren, den Platzbedarf bei ihren Konstruktionen zu optimieren.
Hohe Tragfähigkeit: Trotz ihrer geringen Größe können die Lager der XU-Serie erhebliche Belastungen bewältigen und eignen sich daher für Hochleistungsanwendungen.
Präzision und Genauigkeit: Diese Lager zeichnen sich bei Anwendungen aus, die hohe Präzision und Genauigkeit erfordern, und tragen zur Gesamtqualität der Maschine bei.
Haltbarkeit: Die Lager der XU-Serie sind so konstruiert, dass sie hohen Belastungen und rauen Betriebsbedingungen standhalten und eine längere Lebensdauer der Maschinen gewährleisten.

Produktparameter für Kreuzrollenlager der XU-Serie

LKPB-Modelle | Grenzabmessungen | Tragzahl(axial) | Tragzahl (radial) | Gewicht | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Innenring | Äußerer Ring | Rollenteilkreisdurchmesser | Breite | φLa | na | φLi | ni | Ca | C0a | Cr | Kor | Kg | |
D | D | dp | B | KN | KN | KN | KN | ||||||
(mm) | (mm) | (mm) | (mm) | ||||||||||
XU050077 | 40 | 112 | 77 | 22 | 97 | 6-φ6.6 | 56 | 6-M8 | 22.4 | 29 | 14.3 | 14.2 | 1.4 |
XU060094 | 57 | 140 | 94 | 26 | 120 | 6-φ9 | 70 | 6-M8 | 32.5 | 37.5 | 20.7 | 18.4 | 2.4 |
XU060111 | 76.2 | 145.79 | 111 | 15.87 | 133.1 | 8-φ6.9 | 88.9 | 8-φ6.9 | 36 | 44.5 | 22.8 | 21.5 | 1.2 |
XU080120 | 69 | 170 | 120 | 30 | 148 | 6-φ9 | 90 | 6-M8 | 56 | 53 | 35.5 | 26 | 4 |
XU080149 | 101.6 | 196.85 | 149.6 | 22.22 | 177.8 | 16-φ6.9 | 115.8 | 16-φ6.9 | 63 | 66 | 40 | 32.5 | 3.6 |
XU120179 | 124.5 | 234 | 179 | 35 | 214 | 12-φ11 | 144.5 | 12-φ11 | 118 | 179 | 75 | 88 | 7 |
XU120222 | 140 | 300 | 222 | 36 | 270 | 12-M16 | 170 | 12-φ18 | 133 | 275 | 85 | 131 | 12 |
XU160260 | 191 | 329 | 260 | 46 | 305 | 20-φ14 | 215 | 20-φ14 | 212 | 350 | 135 | 173 | 16 |
XU080264 | 215.9 | 311 | 264 | 25.4 | 295.3 | 12-φ8.7 | 231.8 | 12-φ8.7 | 85 | 117 | 54 | 57 | 6.9 |
XU160405 | 336 | 474 | 405 | 46 | 450 | 30-φ14 | 360 | 30-φ14 | 270 | 550 | 172 | 270 | 25 |
XU080430 | 380 | 480 | 430 | 26 | 462 | 20-φ9 | 398 | 20-M10 | 110 | 280 | 70 | 138 | 12 |
XU300515 | 384 | 646 | 515 | 86 | 598 | 18-φ26 | 432 | 18-φ26 | 720 | 1370 | 455 | 670 | 115 |

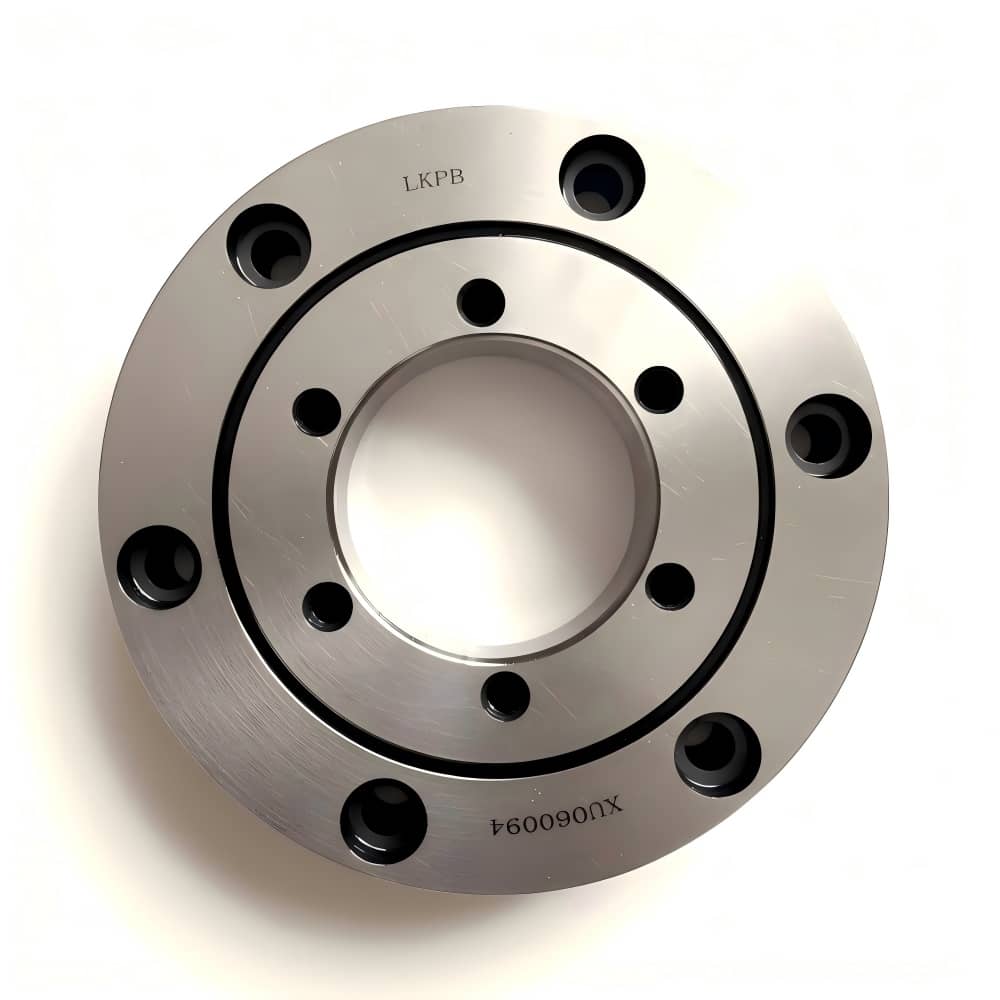

Kreuzrollenlagerprodukt der XU-Serie
XU050077 Kreuzrollenlager

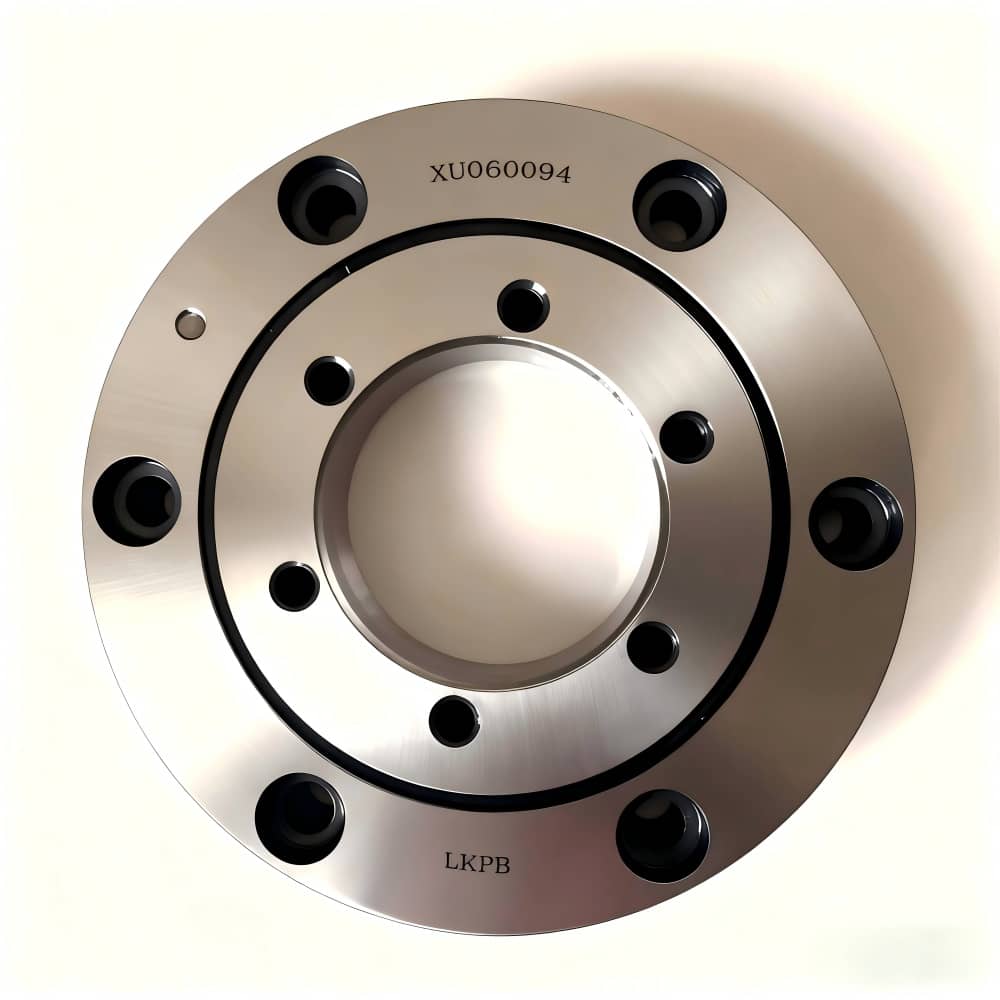

XU060094 Kreuzrollenlager
XU060111 Kreuzrollenlager
XU080120 Kreuzrollenlager
XU080149 Kreuzrollenlager
XU080264 Kreuzrollenlager
XU080430 Kreuzrollenlager
XU120179 Kreuzrollenlager
XU120222 Kreuzrollenlager
XU160260 Kreuzrollenlager
XU160405 Kreuzrollenlager
XU300515 Kreuzrollenlager
Abschluss
Die Kreuzrollenlager der XU-Serie stellen einen Höhepunkt der Ingenieurskunst dar und vereinen Kompaktheit, hohe Tragfähigkeit und Präzision. Ihr einzigartiges Design und ihre fortschrittliche Technologie haben sie zu unverzichtbaren Komponenten in verschiedenen Branchen gemacht, von der Robotik über medizinische Geräte bis hin zur Luft- und Raumfahrt. Da die Industrie weiterhin ein höheres Maß an Präzision und Effizienz verlangt, werden die Lager der XU-Serie eine noch wichtigere Rolle bei der Gestaltung der Zukunft des Maschinenbaus spielen.
Für fachkundige Beratung bei der Erfüllung Ihrer spezifischen Anforderungen wenden Sie sich an unser kompetentes Team. Erleben Sie aus erster Hand, wie unsere Präzisionslösungen die Effizienz und Haltbarkeit Ihrer Maschinen steigern können. Kontaktiere uns heute!
LKPB Mit mehr als 10 Jahren Produktionserfahrung
Unterstützender OEM-Service; 50 Tage Rückgabeservice; 7*24 Stunden technischer Support; Akzeptieren Sie nicht standardmäßige Anpassungen. Maximal 24 Monate Produktgarantie
Schnell ein kostenloses Angebot erhalten
Bitte teilen Sie uns das Produktmodell und die Menge mit, die Sie benötigen, und wir werden Ihnen das günstigste Angebot unterbreiten! Alternativ können Sie auch unser kompetentes Kundenservice-Team kontaktieren:
Email: [email protected] WhatsApp/Wechat: +86 13613886217
FAQ
Was ist LKPB?
Luoyang LIKE Precision Machinery Co., Ltd – LKPB,Mit Sitz in Luoyang, einem Lagerproduktionsstandort in China, sind wir ein Unternehmen, das sich auf die Forschung, Entwicklung und Herstellung von Präzisionslagern konzentriert und hauptsächlich Präzisions-Kreuzrollenlager und Rundtischlager sowie verschiedene nicht standardmäßige Lager mit der Präzisionsklasse produziert P5, P4, P2 und VSP.
Sind Ihre Produkte zuverlässig?
Das Unternehmen befolgt strikt die Anforderungen des ISO9001-Qualitätssystems für die Produktqualitätskontrolle und verlässt sich auf die professionelle Technologie der Lagerproduktionsbasis. Die Produktqualität ist stabil und kostengünstig und wird von Kunden im In- und Ausland gut angenommen. Das Unternehmen folgt dem Konzept „Offenheit, Professionalität und Verantwortung“ und strebt danach, ein professioneller Anbieter von Lageranwendungsdienstleistungen zu werden. Willkommene Kunden zum Verhandeln, wir freuen uns auf eine aufrichtige Zusammenarbeit mit Ihnen und sind bereit, mit Ihnen eine Win-Win-Situation zu erreichen!
Haben Sie Exporterfahrung?
Luoyang LIKE Precisoin Machinery Co., Ltd hat in den letzten 10 Jahren umfangreiche Produktionserfahrung gesammelt und den OEM-Service unterstützt. Unsere Produkte werden nach Deutschland, Italien, Korea, Japan, in die Vereinigten Staaten, Belgien, in die Türkei usw. exportiert.
Kontaktinformationen für LKPB?
Tel: 0086-379 63123369
WhatsApp/Wechat: 86 15670310586
E-Mail: [email protected]
Welche Arten von Lagern produzieren Sie hauptsächlich?
Top Qualität: Rundtischlager ( YRT, YRTS, YRTM, ZKLDF Serie) ; Kreuzrollenlager ( RA/RAU, RB, RU, RE, SX, XU, XSU, XR/JXR, CRB/CRBC, CRBH, CRBF, CRBS, CRBT Serie); Dünnringlager ( KAA, KA, KB, KC, KD, KF, KG, JHA, JA, JB, JG, JU-Serie); Harmonische Reduzierlager ( CSF, SHF Serie); Schrägkugellager (Serie 718, 719, 70, 72); Hohle Drehplattformlager ( ZK Serie); Und Flexible kugellager (F Serie, 3E Serie).
Unterstützt es OEM?
Ja, wir haben Erfahrung in der Arbeit in diesem Bereich
Welche Einsatzgebiete gibt es für Lager?
Die Hauptanwendungsbereiche unserer Produkte sind Präzisionsdrehtische, Drehtische für Bearbeitungszentren, Gelenke und rotierende Industrieroboter, rotierende Roboterteile, CNC-Werkzeugmaschinen, Automatisierungsindustrie, Direktantriebsmotoren, Präzisionsinstrumente, Radar, medizinische Geräte und andere Branchen.
Wie lange dauert der Bestellzyklus?
Reguläre Modelle sind auf Lager, zu angemessenen Preisen, sofort lieferbar, nicht standardmäßige Präzisionslager gemäß den Anforderungen der Zeichnungen und die Lieferzeit beträgt 1–3 Wochen
