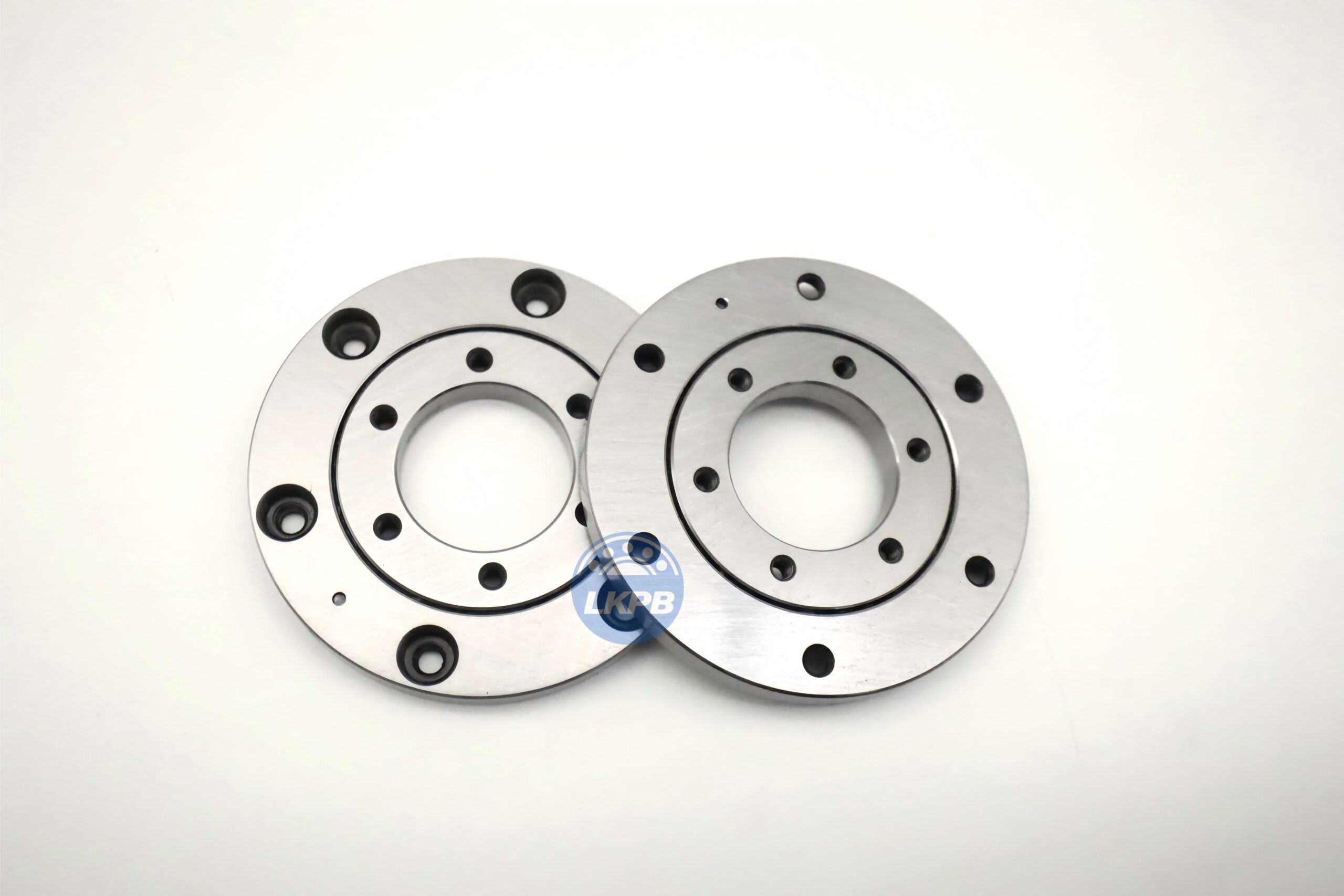

Cómo seleccionar rodamientos de rodillos cruzados para robótica: Explicación de la carga, la precisión y la precarga

Si está buscando "Rodamientos de rodillos cruzados selectos", es probable que esté diseñando o adquiriendo componentes para brazos robóticos, mesas giratorias o sistemas de automatización de precisión que exigen un tamaño compacto, una rigidez ultraelevada y cero holguras. Los rodamientos de rodillos cruzados (también llamados anillos de rodillos cruzados) destacan en estas aplicaciones porque un solo rodamiento puede soportar simultáneamente cargas radiales, axiales y de momento, a la vez que ofrece una precisión de rotación submicrométrica.

En LKPBComo fabricante líder chino de rodamientos de precisión, producimos rodamientos de rodillos cruzados de precisión de alto rendimiento que son 100% intercambiables con los modelos IKO, THK y HIWIN. Nuestros rodamientos igualan o superan las especificaciones originales en capacidad de carga, grados de precisión (P2/P4/P5) y opciones de precarga, con un valor significativamente mejor para los fabricantes de equipos originales e integradores de sistemas de todo el mundo.

¿Qué son los rodamientos de rodillos cruzados y por qué los eligen los ingenieros robóticos?

Rodamientos de rodillos transversales presentan rodillos cilíndricos dispuestos en un patrón cruzado de 90° entre los anillos interior y exterior con pistas de rodadura en forma de "V". Esta configuración en "X" confiere al rodamiento una rigidez excepcional y la capacidad de soportar cargas combinadas en una sola unidad compacta, a diferencia de los rodamientos de bolas de contacto angular emparejados que requieren más espacio.

En robótica, son la solución para:

• Articulaciones y muñecas de brazos robóticos (cargas de momento elevadas + posicionamiento preciso)
• Mesas divisoras giratorias e interfaces de accionamiento armónico
• Manipuladores de obleas de semiconductores y robots médicos (compatibilidad con salas limpias y cero vibraciones)

Las guías de la industria destacan sistemáticamente tres ventajas que los hacen ideales: alta rigidez con una deformación elástica mínima, baja fricción para un movimiento suave y un diseño que ahorra espacio y reduce el peso y la inercia totales del robot.

Factores clave en la selección de rodamientos de rodillos cruzados para robótica

Los principales fabricantes (THK, IKO, HIWIN.) están de acuerdo en la misma lista de comprobación para la selección de núcleos. Utilice este marco:

1. Perfil de carga (radial + axial + momento)
2. Precisión rotacional y rigidez requeridas
3. Compromisos entre precarga y holgura
4. Espacio de montaje y método de instalación
5. Entorno operativo (velocidad, temperatura, contaminación)

Los rodamientos LKPB están diseñados según estos parámetros exactos y sustituyen directamente a los modelos THK RA/RB/RU, IKO CRB/CRBH y HIWIN de la serie CR.

Evaluación de la capacidad de carga: Explicación de las cargas radiales, axiales y de momento

Las articulaciones robóticas rara vez ven cargas radiales puras. La mayoría de las aplicaciones combinan:

• Carga radial (peso de la carga útil o extensión del brazo)
• Carga axial (empuje a lo largo del eje de rotación)
• Momento (basculante) de carga (fuerzas salientes de la pinza o de la herramienta)

Los rodamientos de rodillos cruzados distribuyen estas cargas en toda la línea de contacto de los rodillos cruzados, proporcionando una rigidez entre 2 y 3 veces superior a la de los rodamientos de bolas de tamaño similar.

Consejo de selección: Calcule siempre la carga dinámica equivalente utilizando las fórmulas del fabricante:

• La capacidad de carga dinámica básica C (kN) debe superar la carga equivalente calculada con un factor de seguridad ≥1,5-2,0 para un servicio robótico continuo.
• La capacidad de carga estática C0 debe evitar la deformación permanente bajo cargas de momento máximo.

LKPB publica tablas completas de capacidad de carga para cada modelo (equivalentes de RA5008 a RU445) para que pueda igualar o actualizar su rodamiento IKO/THK/HIWIN actual al instante.

Capacidades de carga dinámica frente a estática

Elija rodamientos en los que C (dinámico) soporte su ciclo de trabajo y C0 (estático) cubra el peor caso de choque o par de retención. Los espaciadores de resina o acero afectan a la densidad de los rodillos y, por tanto, a la capacidad de carga final-LKPB ofrece ambos para mayor flexibilidad.

Requisitos de precisión: Clases de precisión que importan para la robótica

La robótica exige una excentricidad rotacional en el rango de 1-5 µm. Los rodamientos de rodillos cruzados están disponibles en grados de precisión:

• P0/P6 - automatización general
• P5/P4 - brazos robóticos estándar
• P2 - ultraprecisión (médica, semiconductores, óptica)

Métricas clave a comprobar:

• Desviación del anillo interior/exterior (Kia, Kea)
• Excentricidad axial (Sia, Sea)
• Paralelismo de las caras de montaje

Los artículos de selección de la industria hacen hincapié en verificar la planitud de la superficie de montaje (≤2-5 µm) porque incluso una desviación mínima destruye la precisión inherente del rodamiento. Los cojinetes LKPB se suministran con datos de excentricidad medidos y pueden suministrarse con abombamiento personalizado en los rodillos para reducir aún más la tensión en los bordes y las vibraciones.

Explicación de la precarga: Cómo eliminar la holgura y maximizar la rigidez

La precarga es el parámetro más incomprendido pero crítico a la hora de seleccionar rodamientos de rodillos cruzados para robótica.

Qué hace la precarga:

• Elimina la holgura interna (holgura negativa)
• Aumenta la rigidez del sistema entre 2 y 4 veces
• Elimina el movimiento perdido (holgura) en el posicionamiento bidireccional

Compromisos:

• Mayor precarga → mayor rigidez pero algo más de par de arranque y calor.
• Precarga cero o ligera → menor fricción y mayor capacidad de velocidad.

La mayoría de los OEM de robótica especifican precarga ligera a media (VSP o equivalente) para articulaciones de transmisión armónica o directa. La bibliografía de Schaeffler y THK (y los primeros resultados de Google) recomiendan consultar las curvas carga-deflexión para equilibrar la rigidez con la fricción.

La ventaja de LKPB: Todas las clases de precisión vienen con opciones de precarga ajustadas de fábrica. Nuestros equivalentes RA, RB y RU incluyen precarga integrada para uso robótico de alta rigidez sin necesidad de ajuste por parte del cliente.

Cómo especificar correctamente la precarga

Solicite al fabricante la curva de fuerza de precarga frente a rigidez. Para la mayoría de los robots de 6 ejes, 5-15% de C0 es lo ideal. LKPB proporciona valores exactos para cada modelo intercambiable.

Guía paso a paso: Cómo seleccionar el rodamiento de rodillos cruzados perfecto

Siga este flujo de trabajo de eficacia probada utilizado por integradores de robótica de todo el mundo:

1. Definir el sobre de solicitud - diámetro interior, diámetro exterior, anchura y patrón de agujeros de montaje.
2. Calcular las cargas combinadas - utilice las calculadoras gratuitas en línea o el servicio de asistencia técnica de LKPB.
3. Elija el grado de precisión - P4 o P2 para la mayoría de las articulaciones servoaccionadas.
4. Seleccione la precarga - ligero/medio para brazos de rigidez crítica.
5. Elija una serie:

   • Serie RA (exterior dividido) - articulaciones ligeras para robots
   • serie RB (exterior dividido, interior integral) - máxima precisión del anillo interior
   • serie RU (anillos integrales + orificios de montaje) - la instalación más sencilla para mesas giratorias
6. Verificar el entorno - juntas, tipo de grasa, rango de temperatura.
7. Referencia cruzada - confirman la sustitución directa de su número de pieza IKO/THK/HIWIN existente.

El catálogo de LKPB incluye tablas en las que se muestran los equivalentes exactos de las THK RA/RB/RU con idénticas dimensiones, capacidades de carga y valores de precarga.

Por qué los clientes de Global Robotics eligen los rodamientos de rodillos cruzados de precisión LKPB

• Sustitución directa perfecta para IKO, THK y HIWIN - mismas referencias, mismo rendimiento
• Precisión hasta P2 con precarga de fábrica
• 10+ años de experiencia en exportación al servicio de los OEM de robótica europeos, norteamericanos y asiáticos
• ISO 9001/CE sistema de calidad y trazabilidad total
• Precios competitivos con plazos de entrega más cortos que las marcas japonesas
• Personalización - tamaños no estándar, juntas especiales o bridas de montaje integradas

Tanto si necesita cojinetes con un diámetro interior de 20 mm como de 1.250 mm para robots colaborativos o grandes brazos industriales, LKPB ofrece el mismo (o mejor) rendimiento de carga, precisión y precarga por una fracción del coste importado.

Mejores prácticas de instalación y mantenimiento para una larga vida útil del robot

• Montaje en superficies con planitud y paralelismo ≤2 µm.
• Utilice pernos con par de apriete controlado y una distribución uniforme de la precarga.
• Aplique la grasa de complejo de litio recomendada y relubrique por ciclo de trabajo.
• Vigile que no se produzca el deslizamiento de la jaula (poco frecuente con los diseños antideslizamiento LKPB) en montajes verticales o de alta aceleración.

Una instalación adecuada preserva la precisión submicrónica para la que fue diseñado su robot.
