Soluciones de rodamientos para mesas giratorias CNC: Mejora de la precisión y la estabilidad

En el vertiginoso mundo del mecanizado CNC, cada componente cuenta para conseguir tolerancias más estrictas, tiempos de ciclo más rápidos y un mayor tiempo de funcionamiento de la máquina. En el corazón de muchas mesas giratorias y sistemas de indexado de alta precisión se encuentra el Cojinete de mesa giratoria CNC. Estos rodamientos especializados proporcionan la precisión rotacional y la rigidez estructural que exigen los modernos centros de mecanizado de 5 ejes, los tornos verticales y las líneas de montaje automatizadas.

Como fabricante de rodamientos de precisión de China, LKPB lleva años diseñando y perfeccionando rodamientos para plataformas giratorias (incluida la serie de mesas giratorias YRT y los diseños de rodillos cruzados) para fabricantes de equipos originales y de máquinas herramienta de todo el mundo. Esta guía explora cómo las soluciones adecuadas de rodamientos para mesas giratorias CNC mejoran la precisión y la estabilidad, basándose en aplicaciones del mundo real y en las mejores prácticas de ingeniería.

¿Qué son los rodamientos CNC para plataformas giratorias?

Los rodamientos para mesas giratorias CNC, a menudo denominados rodamientos para mesas giratorias o rodamientos de corona de giro en contextos de precisión, soportan cargas combinadas pesadas -momentos axiales, radiales y de inclinación- al tiempo que mantienen una precisión rotacional excepcional. A diferencia de los rodamientos estándar, presentan grandes diámetros, pistas de rodadura integradas y elementos rodantes optimizados (bolas o rodillos cruzados) para una deflexión mínima bajo carga.

Elementos clave del diseño suelen incluir:

• Anillos interior y exterior de acero para rodamientos de alta calidad (por ejemplo, GCr15 o 42CrMo).
• Elementos rodantes: rodillos cilíndricos en disposición cruzada o bolas de precisión.

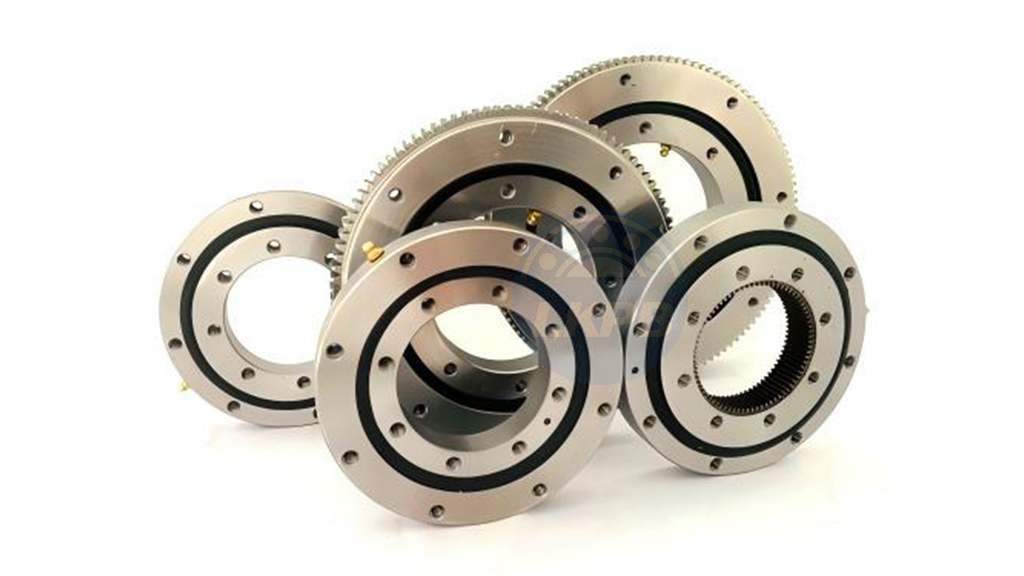

• Orificios de montaje integrados y, en ocasiones, dientes de engranaje para sistemas de transmisión.
• Juntas y canales de lubricación para entornos de taller difíciles.

Estos rodamientos permiten una rotación suave y de alta precisión, esencial para el posicionamiento de piezas en operaciones CNC. Los principales resultados de búsqueda de “Cojinete de mesa giratoria CNC” destacan su papel a la hora de proporcionar una precisión de posicionamiento por debajo del arco de segundo y una gran rigidez, lo que repercute directamente en la calidad de las piezas y la vida útil de las herramientas.

Por qué la precisión y la estabilidad son importantes en las aplicaciones CNC

En el mecanizado CNC, incluso una desviación o una excentricidad de micras puede provocar errores dimensionales, acabados superficiales deficientes o piezas desechadas. Los rodamientos de alta precisión para plataformas giratorias minimizan estos problemas:

• Reducción de la excentricidad radial y axial a niveles P5, P4 o mejores.
• Proporcionan una gran rigidez para resistir la inclinación bajo las fuerzas de corte.
• Mantiene un par de baja fricción para un movimiento suave y sin vibraciones a distintas velocidades.

Estabilidad garantiza un rendimiento constante en largas tiradas de producción, incluso en condiciones térmicas variables o con cargas pesadas. Esto es especialmente crítico en las industrias aeroespacial, automovilística y de fabricación de moldes, donde las tolerancias son cada vez menores.

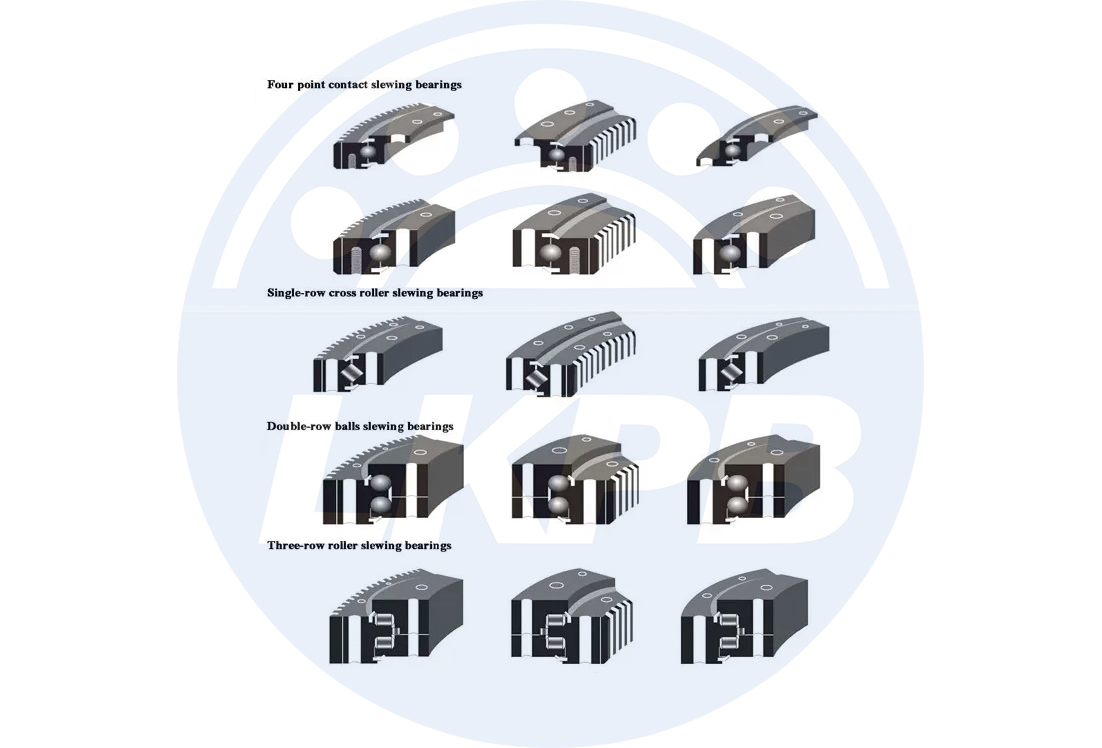

Principales tipos de rodamientos para plataformas giratorias CNC

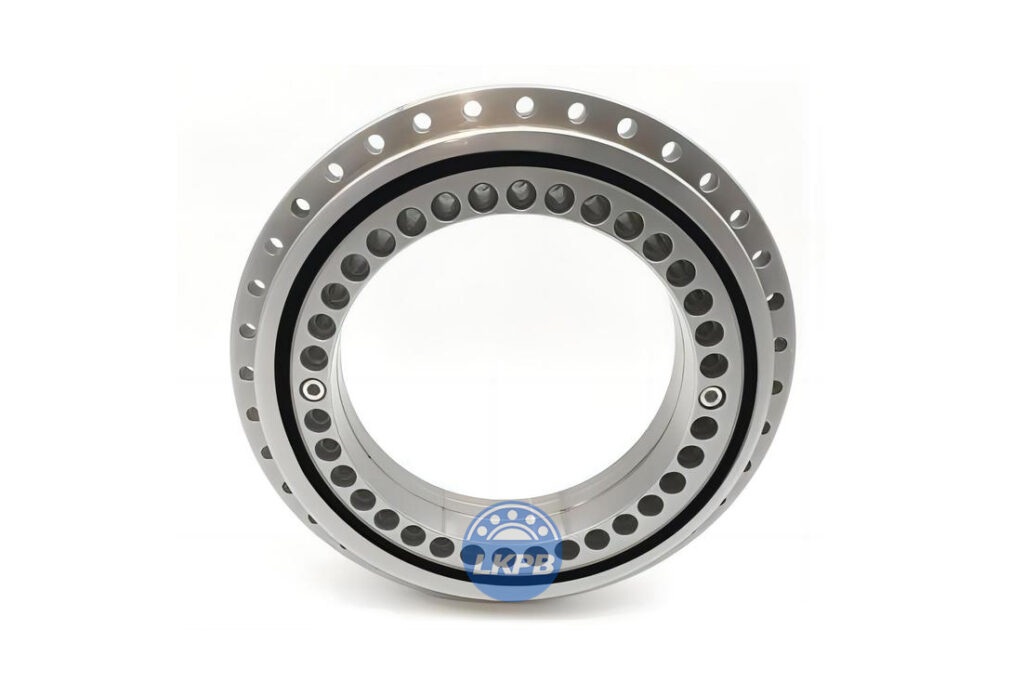

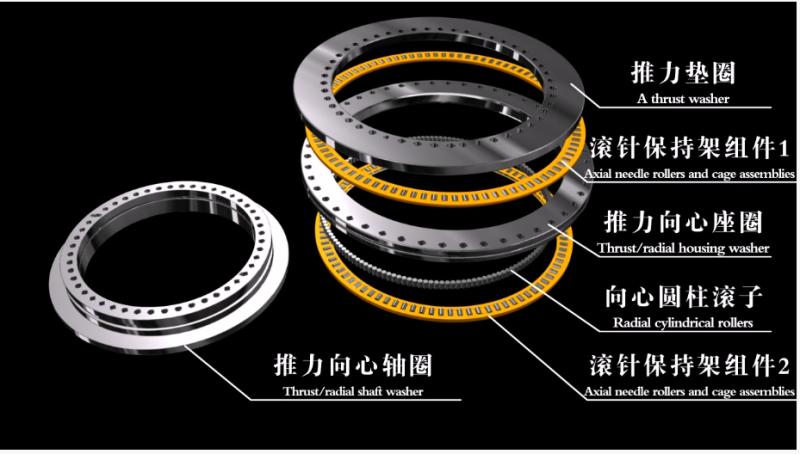

1. Rodamientos de mesa giratoria YRT (Combinado axial-radial) Serie YRT (por ejemplo, YRT150, YRT200, YRT260) están entre las más populares para mesas giratorias CNC. Combinan elementos de rodillos axiales y radiales en un paquete compacto, ofreciendo:

• Capacidad de carga axial y radial extremadamente alta.
• Gran rigidez de basculación.
• Excelente precisión rotacional (a menudo clase de precisión P2).

Son adecuadas para aplicaciones de baja velocidad y alta rigidez, como centros de mecanizado vertical y cabezales indexadores.

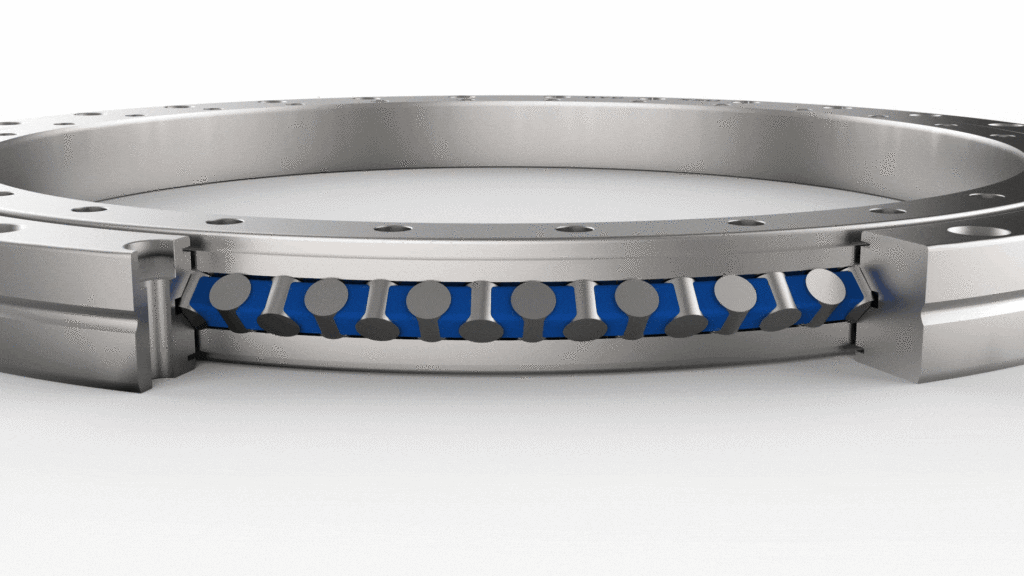

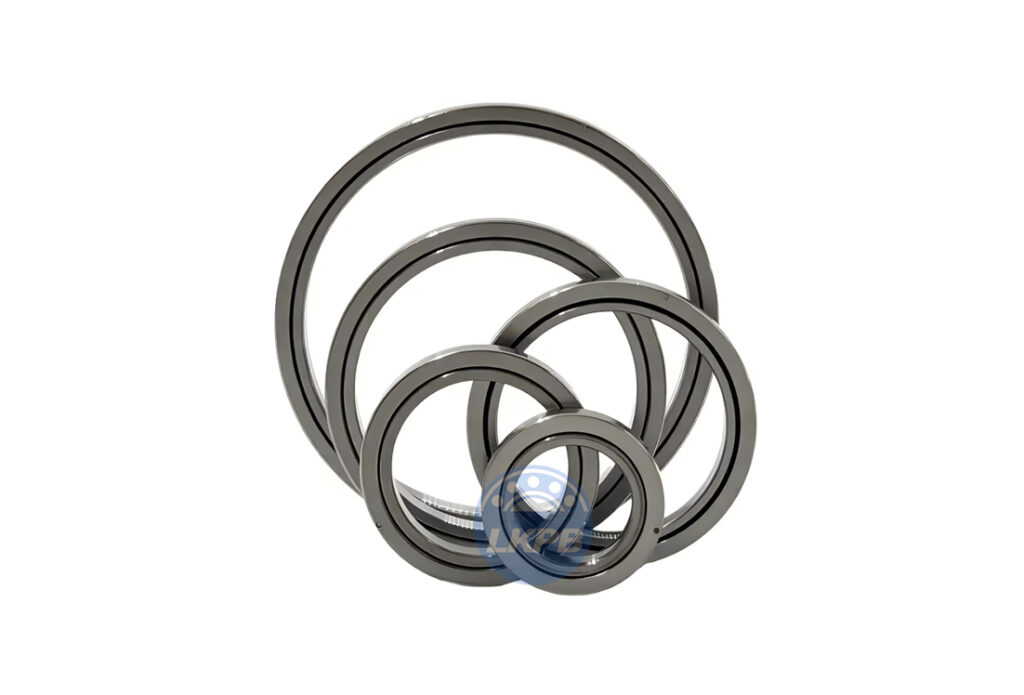

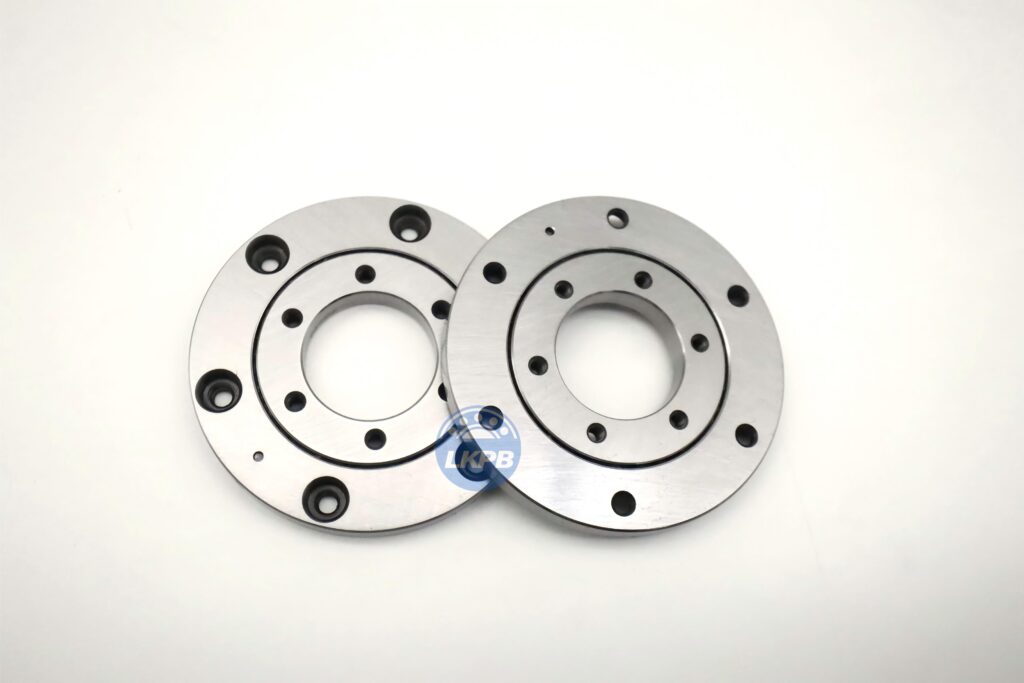

2. Rodamientos de rodillos cruzados (por ejemplo, series RU, RB, RE, XSU) Los diseños de rodillos cruzados disponen los rodillos cilíndricos en ángulos de 90°. Esto proporciona:

• Gran capacidad de carga de momento en un perfil delgado.
• Precisión rotacional superior con baja fricción.
• Ventajas de ahorro de espacio para diseños CNC compactos.

3. Otras variantes

• Rodamientos de bolas de cuatro puntos de contacto para aplicaciones más ligeras y de mayor velocidad.
• Rodamientos de rodillos de triple hilera para plataformas giratorias ultrapesadas.

Tabla comparativa (métricas de rendimiento típicas)

(Datos basados en las normas del sector y las pruebas de LKPB; los valores reales dependen del tamaño y la personalización).

Ventajas de los rodamientos CNC de alta calidad para plataformas giratorias

Invertir en rodamientos de primera calidad de fabricantes como LKPB produce beneficios cuantificables:

• Mayor precisión de mecanizado: La reducción de la excentricidad mejora la concentricidad y la repetibilidad del posicionamiento.
• Estabilidad mejorada: Su gran rigidez minimiza la desviación en cortes pesados, reduciendo las vibraciones.
• Mayor vida útil: El tratamiento térmico avanzado y el sellado prolongan los intervalos entre mantenimientos.
• Mayor productividad: Un movimiento más suave permite un indexado más rápido y una reducción de las vibraciones para mayores avances/velocidades.
• Menor coste total de propiedad: Menos sustituciones y menos tiempo de inactividad.

Los comentarios reales de clientes de todo el mundo muestran mejoras 15-30% en la precisión de posicionamiento y reducciones significativas en los índices de desechos al actualizar a rodamientos de precisión para plataformas giratorias.

Aplicaciones en la maquinaria CNC moderna

Potencia de los cojinetes de la mesa giratoria CNC:

• Centros de mecanizado de 5 ejes: Para contorneados complejos y mecanizado por varios lados.
• Tornos verticales y centros de torneado: Soporte de piezas grandes con rotación precisa.
• Mesas giratorias e indexadoras: Permite el cambio automatizado de palés y las operaciones en varias estaciones.
• Brazos robóticos y automatización: Para un posicionamiento preciso en líneas de montaje.
• Equipos médicos y semiconductores: Donde el movimiento ultrasuave y sin holguras no es negociable.

Los rodamientos LKPB han servido de apoyo a fabricantes de máquinas herramienta de todo el mundo, sustituyendo o igualando en rendimiento a marcas como INA, THK y SKF.

Factores a tener en cuenta al seleccionar los rodamientos para mesas giratorias CNC

1. Requisitos de carga - Calcule las cargas axiales, radiales y de momento con factores de seguridad.
2. Clase de precisión - P4 o P2 para la mayoría de CNC; superior para ultraprecisión.
3. Velocidad y ciclo de trabajo - Ajuste a las RPM de funcionamiento y a la frecuencia de indexación.
4. Montaje e integración - Tenga en cuenta los patrones de atornillado, las opciones de engranaje y el ajuste con el diseño de su mesa.
5. Factores medioambientales - Polvo, refrigerante, oscilaciones de temperatura: elija juntas y materiales adecuados.
6. Lubricación - Grasa para la sencillez o aceite para la alta velocidad.

Consejo profesional: Trabaje con proveedores que ofrezcan análisis de elementos finitos (FEA) y cálculos de par personalizados durante la selección.

Problemas comunes y soluciones

Los usuarios que buscan rodamientos para plataformas giratorias CNC se encuentran a menudo con estos problemas:

Problema 1: Excesiva excentricidad o vibración Causa: Desgaste, contaminación o precarga inadecuada. Solución: Inspección regular, instalación adecuada con un par de apriete uniforme en los pernos de montaje y uso de diseños de rodillos cruzados de alta rigidez. LKPB proporciona guías de instalación y puede suministrar montajes precargados.

Problema 2: Desgaste prematuro o ruido Causa: Lubricación inadecuada o sobrecarga. Solución: Siga los programas de lubricación del fabricante. LKPB ofrece rodamientos con depósitos de grasa optimizados y puertos de lubricación automática opcionales.

Problema 3: Problemas de expansión térmica Causa: Calor procedente del mecanizado o del entorno. Solución: Seleccione materiales con coeficientes térmicos ajustados o incorpore canales de refrigeración en diseños personalizados.

Problema 4: Dificultad para encontrar sustitutos Solución: LKPB tiene en stock los tamaños de rodillos YRT y cruzados más populares y ofrece una rápida fabricación a medida, a menudo con compatibilidad drop-in para las principales marcas.

Mejores prácticas de mantenimiento:

• Inspeccione las juntas y el estado de la grasa cada 500-1000 horas de funcionamiento.
• Controle la temperatura y las vibraciones.
• Evite las cargas de choque durante el montaje.
• Almacene los repuestos en condiciones limpias y secas.

LKPB: Su socio para rodamientos de precisión para giradiscos

Como fabricante de rodamientos de precisión en Luoyang, China, LKPB se especializa en rodamientos para mesas giratorias (series YRT, YRTC, YRTS), rodamientos de rodillos cruzadosy rodamientos pivotantes. Con más de una década de experiencia, producimos rodamientos de las clases de precisión P5, P4, P2 y VSP, con diámetros interiores de 20 mm a 2000 mm.

Nuestras ventajas incluyen:

• Estricto control de calidad ISO 9001.
• Ingeniería propia para soluciones OEM personalizadas.
• Plazos de entrega competitivos y envíos a todo el mundo.
• Asistencia técnica para la selección, instalación y resolución de problemas.

Personalización y fabricación OEM

Los rodamientos estándar funcionan para muchos, pero la verdadera optimización requiere a menudo una personalización. LKPB destaca en proyectos OEM/ODM:

• Dimensiones o patrones de tornillos modificados.
• Materiales o revestimientos especiales para la resistencia a la corrosión.
• Sensores integrados para la supervisión del estado.
• Diseños de mayor rigidez o menor par adaptados a su máquina.

Tanto si está construyendo una nueva plataforma CNC como si está actualizando un equipo existente, nuestro equipo colabora desde el concepto hasta la entrega. Muchos clientes consiguen ahorrar costes y aumentar el rendimiento gracias a diseños a medida que se adaptan perfectamente a sus husillos, accionamientos y sistemas de control.

¿Listo para mejorar el rendimiento de su mesa giratoria CNC? Póngase en contacto con LKPB hoy mismo para una consulta y un presupuesto gratuitos sobre rodamientos para plataformas giratorias estándar o a medida. Nuestros ingenieros están preparados para ayudarle a seleccionar o diseñar la solución ideal para su aplicación.

Conclusión

Los rodamientos para plataformas giratorias CNC son algo más que simples componentes de rotación: son facilitadores críticos de la precisión, la estabilidad y la productividad en la fabricación moderna. Al elegir soluciones de alta calidad de fabricantes experimentados como LKPB, usted invierte en menos defectos, un mayor rendimiento y un funcionamiento fiable a largo plazo.

Desde la serie YRT para mesas de trabajo pesado hasta los rodamientos de rodillos cruzados para indexación de precisión, el rodamiento adecuado marca la diferencia.
