RU28 10X52X28mm Kreuzrollenlager. Da die Befestigungslöcher vorhanden sind, benötigt das Modell keinen Presserflansch oder Gehäuse. Da es außerdem über eine integrierte Innen-/Außenringstruktur verfügt und mit Unterlegscheiben ausgestattet ist, wird seine Leistung durch den Montagevorgang nur minimal beeinträchtigt, wodurch eine stabile Rotationsgenauigkeit und ein stabiles Drehmoment gewährleistet werden.
Dieses Modell kann sowohl für die Innenringrotation als auch für die Außenringrotation verwendet werden.
1. RU28 10X52X28mm Kreuzrollenlagerstruktur
Beim Kreuzrollenring sind zylindrische Rollen kreuzweise angeordnet, wobei jede Rolle senkrecht zur benachbarten Rolle steht, und zwar in einer 90°-V-Nut, die durch einen Abstandshalter voneinander getrennt sind. Durch diese Konstruktion kann nur ein Lager Lasten in alle Richtungen aufnehmen, einschließlich Radial-, Axial- und Momentlasten. Da der Kreuzrollenring trotz der minimal möglichen Abmessungen der Innen- und Außenringe eine hohe Steifigkeit erreicht.
2.RU28 10X52X28mm Kreuzrollenlager Merkmale
Da die Lager dieser Serie bereits über Befestigungslöcher verfügen, benötigen sie keinen Flansch oder Gehäuse. Da sie außerdem über eine integrierte Innen-/Außenringstruktur verfügen und mit Unterlegscheiben ausgestattet sind, wird ihre Leistung durch den Montagevorgang nur minimal beeinträchtigt, was eine stabile Rotationsgenauigkeit und ein stabiles Drehmoment gewährleistet .
3. RU28 10X52X28mm Kreuzrollenlager-Anwendungen
Weit verbreitet bei hochpräzisen Drehtischen, Robotergelenken, rotierenden Einheiten, anspruchsvollen medizinischen Geräten und Messinstrumenten.
5. RU28 10X52X28mm Kreuzrollenlager Beschreibung
Durchmesser (mm) | Identifikationsnummer | Hauptabmessungen | Schulterhöhe | Tragzahl (radial) | Gewicht | |||||||
AUSWEIS | OD | PCD | B | Ölloch | rmin | |||||||
D | D | dp | β | d1 | ds | Dh | C/kN | Co/kN | kg | |||
10 | RU28 | 10 | 52 | 28 | 8 | 0.3 | 24 | 29.5 | 2.9 | 24 | 0.12 | |
20 | RU42 | 20 | 70 | 41.5 | 12 | 3.1 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 |
35 | RU66 | 35 | 95 | 66 | 15 | 3.1 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 |
55 | RU85 | 55 | 120 | 85 | 15 | 3.1 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 |
80 | RU124(G) | 80 | 165 | 124 | 22 | 3.1 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 |
RU124X | ||||||||||||
90 | RU148(G) | 90 | 210 | 147.5 | 25 | 3.1 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 |
RU148X | ||||||||||||
115 | RU178(G) | 115 | 240 | 178 | 28 | 3.1 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 |
RU178X | ||||||||||||
160 | RU228(G) | 160 | 295 | 227.5 | 35 | 6 | 2 | 208 | 246 | 104 | 172 | 11.4 |
RU228X | ||||||||||||
210 | RU297(G) | 210 | 380 | 297.3 | 40 | 6 | 2.5 | 272 | 320 | 156 | 281 | 21.3 |
RU297X | ||||||||||||
350 | RU445(G) | 350 | 540 | 445.4 | 45 | 6 | 2.5 | 417 | 473 | 222 | 473 | 35.4 |
RU445X |

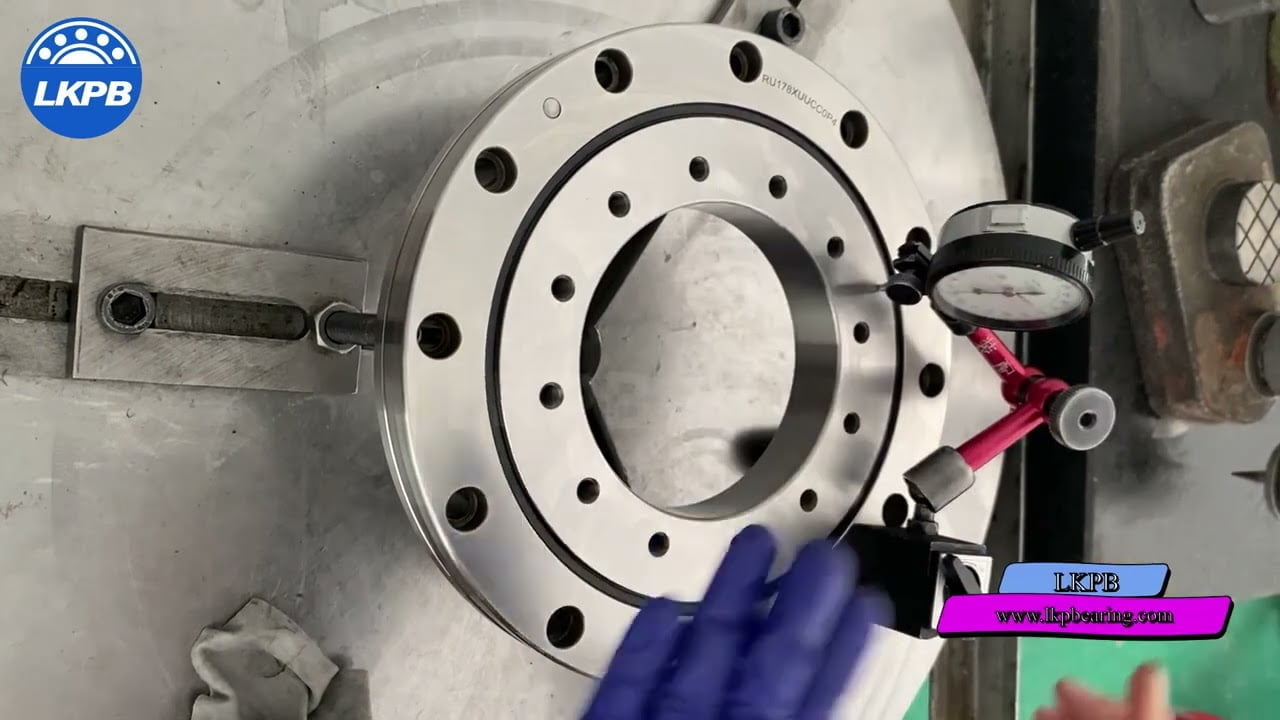

6. RU28 10X52X28mm Kreuzrollenlager Produkttest
Über LKPB Bearing Company
Luoyang LIKE Precision Machinery Co. Ltd - LKPB®, mit Sitz in Luoyang, China, gegründet im Jahr 2013 mit einem Stammkapital von 5 Millionen, sind wir ein professionelles Lagerhersteller.
LKPB hält sich strikt an die Anforderungen des Qualitätssystems ISO9001 für die Kontrolle der Produktqualität. Wir verfügen über ein starkes technisches Team, das die Verarbeitung von Nicht-Standard-Präzisionslagern der Genauigkeitsstufen P5, P4, P2 und VSP akzeptiert. Der Innendurchmesserbereich der Produkte ist φ20mm-φ2000mm.
Wir haben eine langfristige Zusammenarbeit mit einer Reihe von weltweit führenden Werkzeugmaschinen- und Robotikunternehmen aufgebaut. Die Produkte können INA/IKO/THK/FAG/SKF/KAYDON und andere Marken vollständig ersetzen. Wir glauben, dass die Zusammenarbeit mit uns Ihre Erwartungen übertreffen wird.
- Rundtischlager (Serien YRT, YRTC, YRTS, YRTM, ZKLDF) ;
- Kreuzrollenlager (Serien RA/RA-C, RAU, RB, RU, RW, RE, SX, XU, XV, XSU, XR/JXR, CRB/CRBC, CRBF/CRBFV, CRBH/CRBHV, CRBS/CRBSV, CRBT/CRBTF);
- Dünnringkugellager (Serien KAA, KA, KB, KC, KD, KF, KG, JHA, JA, JB, JG, JU);
- Roboter-Reduzierlager (CSF/CSG, SHF/SHG, CSD-Serie, RV-Reduzierlager und flexible Lager der F- und 3E-Serie);
- Schrägkugellager (Serien 718, 719, 70, 72, 2344/2347);
- Stützlager für Kugelumlaufspindeln (Serien ZKLF/ZKLN, ZARF/ZARN);
- Drehkranz (Kreuzrollen, Vier-Punkt-Kontakt, Acht-Punkt-Kontakt mit gleichem Weg, Acht-Punkt-Kontakt mit unterschiedlichem Weg, dreireihige Rollen und Flanschserien);
- Hohle Drehbühnenlager ( Reihe ZK).
Für fachkundige Beratung bei der Erfüllung Ihrer spezifischen Anforderungen wenden Sie sich an unser kompetentes Team. Erleben Sie aus erster Hand, wie unsere Präzisionslösungen die Effizienz und Haltbarkeit Ihrer Maschinen steigern können. Kontaktiere uns heute!
LKPB Mit mehr als 10 Jahren Produktionserfahrung
Unterstützender OEM-Service; 50 Tage Rückgabeservice; 7*24 Stunden technischer Support; Akzeptieren Sie nicht standardmäßige Anpassungen. Maximal 24 Monate Produktgarantie
