LKPB® ist der professionellste Hersteller von Präzisions-Kreuzrollenlagern in China. Seine Produkte können 1:1 Ersatz für IKO-Kreuzrollenlager sein, Präzisionslager P5/P4/P2 optional, die längste Garantie von 24 Monate, ausreichend vorrätig, bitte fragen Sie an!

Ersatz-Kreuzrollenlager von IKO, Serie CRBS: Slim Type Kreuzrollenlager, mit sehr dünnen Innen- und Außenringen

CRBS-Serie Kreuzrollenlager

LKPB-MODELLE	Randabmessungen(mm)						Einbaumaße(mm)		Nennlast		Gewicht
	D	D	dp	B B1	d0	rmin	da	Da	C	Co	kg
	D	D	dp	B B1	d0	rmin	da	Da	kN	kN	kg
CRBS 508	50	66	57	8	1.5	0.5	54	61	5.1	7.19	0.08
CRBS 608	60	76	67	8	1.5	0.5	64	71	5.68	8.68	0.09
CRBS 708	70	86	77	8	1.5	0.5	74	81	5.98	9.8	0.1
CRBS 808	80	96	87	8	1.5	0.5	84	91	6.37	11.3	0.11
CRBS 908	90	106	97	8	1.5	0.5	94	101	6.76	12.4	0.12
CRBS 1008	100	116	107	8	1.5	0.5	104	111	7.15	13.9	0.16
CRBS 1108	110	126	117	8	1.5	0.5	114	121	7.45	15	0.15
CRBS 1208	120	136	127	8	1.5	0.5	124	131	7.84	16.5	0.17
CRBS 1308	130	146	137	8	1.5	0.5	134	141	7.94	17.6	0.18
CRBS 1408	140	156	147	8	1.5	0.5	144	151	8.33	19.1	0.19
CRBS 1508	150	166	157	8	1.5	0.5	154	161	8.82	20.6	0.2
CRBS 16013	160	186	172	13	2	0.8	166	179	23.3	44.9	0.59
CRBS 17013	170	196	182	13	2	0.8	176	189	23.5	46.5	0.64
CRBS 18013	180	206	192	13	2	0.8	186	199	24.5	49.8	0.68
CRBS 19013	190	216	202	13	2	0.8	196	209	24.9	51.5	0.69
CRBS 20013	200	226	212	13	2	0.8	206	219	25.8	54.7	0.71

Ersatz IKO Kreuzrollenlager CRBH Serie: Mit integriertem Innen- und Außenring, kann sowohl für die Rotation des Innenrings als auch des Außenrings verwendet werden.

CRBH Serie Kreuzrollenlager

Durchmesser der Welle (mm)	LKPB-Modelle		Grenzabmessungen				Einbaumaße (mm)		Dynamische Tragzahl	Statische Tragzahl	Gewicht
			Grenzabmessungen				Einbaumaße (mm)		Dynamische Tragzahl	Statische Tragzahl	Gewicht
			Innenring	Außendurchmesser	Breite	Fase	da	Da	C	Co	Kg
			Innenring	Außendurchmesser	Breite	R			C	Co
			d (mm)	D (mm)	B (mm)	(min)			KN	KN
20	CRBH208A	CRBH 208 AUU	20	36	8	0.3	24	31	2.9	2.4	0.04
25	CRBH258A	CRBH 258 AUU	25	41	8	0.3	29	36	3.1	2.8	0.05
30	CRBH3010A	CRBH 3010 AUU	30	55	10	0.3	36.5	48.5	7.6	8.4	0.12
35	CRBH3510A	CRBH 3510 AUU	35	60	10	0.3	41.5	53.5	7.9	9.1	0.13
40	CRBH4010A	CRBH 4010 AUU	40	65	10	0.3	46.5	58.5	8.6	10.6	0.15
45	CRBH4510A	CRBH 4510 AUU	45	70	10	0.3	51.5	63.5	8.9	11.3	0.16
50	CRBH5013A	CRBH 5013 A UU	50	80	13	0.6	56	74	17.3	20.9	0.29
60	CRBH6013A	CRBH 6013 A UU	60	90	13	0.6	66	84	18.8	24.3	0.33
70	CRBH7013A	CRBH 7013 A UU	70	100	13	0.6	76	94	20.1	27.7	0.38
80	CRBH8016A	CRBH 8016 A UU	80	120	16	0.6	88	112	32.1	43.4	0.74
90	CRBH9016A	CRBH 9016 A UU	90	130	16	0.6	98	122	33.1	46.8	0.81
100	CRBH10020A	CRBH 10020 A UU	100	150	20	0.6	110	140	50.9	72.2	1.45
110	CRBH11020A	CRBH 11020 A UU	110	160	20	0.6	120	150	52.4	77.4	1.56
120	CRBH12025A	CRBH 12025 A UU	120	180	25	1	132	168	73.4	108	2.62
130	CRBH13025A	CRBH 13025 A UU	130	190	25	1	142	178	75.9	115	2.82
140	CRBH14025A	CRBH 14025 A UU	140	200	25	1	152	188	81.9	130	2.96
150	CRBH15025A	CRBH 15025 A UU	150	210	25	1	162	198	84.3	138	3.16
200	CRBH20025A	CRBH 20025 A UU	200	260	25	1	212	248	92.3	169	4
250	CRBH25025A	CRBH 25025 A UU	250	310	25	1.5	262	298	102	207	4.97

Ersatz IKO Kreuzrollenlager CRB/CRBC Serie: Die Konstruktion besteht aus einem teilbaren Außenring und einem integrierten Innenring. Mit Käfig und vollrollig, offener und abgedichteter Typ verfügbar.

CRB/CRBC Kreuzrollenlager

LKPB-Modelle		Größen (mm)				Montage Abmessungen		CRBC		CRB		Gewicht
Mit Käfig	Vollständig gewalzt	D	D	B	r(min)	(mm)		Dynamische Tragzahl	Statische Tragzahl	Dynamische Tragzahl	Statische Tragzahl	KG
Mit Käfig	Vollständig gewalzt	mm	mm	mm	r(min)	(mm)		C (KN)	Co (KN)	C (KN)	Co (KN)	KG
CRBC3010	CRB3010	30	55	10	0.3	34	44	3.8	4.1	5.29	6.35	0.12
CRBC4010	CRB4010	40	65	10	0.3	44	54	4.28	5.14	5.98	8.04	0.15
CRBC5013	CRB5013	50	80	13	0.6	55	71	10.7	12.6	14.2	18.4	0.29
CRBC6013	CRB6013	60	90	13	0.6	64	81	11.6	14.6	15.4	21.5	0.33
CRBC7013	CRB7013	70	100	13	0.6	75	91	12.3	16.7	17	25.5	0.38
CRBC8016	CRB8016	80	120	16	0.6	86	107	18.2	25.5	24.3	37.5	0.74
CRBC9016	CRB9016	90	130	16	1	98	118	19.4	28.6	25.9	42.1	0.81
CRBC10020	CRB10020	100	150	20	1	108	134	31.5	45.1	39.4	61.1	1.45
CRBC11020	CRB11020	110	160	20	1	118	144	33.5	50.7	41.2	66.7	1.56
CRBC12025	CRB12025	120	180	25	1.5	132	164	47.7	70.5	59.9	95.4	2.62
CRBC13025	CRB13025	130	190	25	1.5	140	172	49.2	74.8	61	99.8	2.82
CRBC14025	CRB14025	140	200	25	1.5	151	183	50.7	79.2	64.1	108	2.96
CRBC15025	CRB15025	150	210	25	1.5	160	192	53.8	87.7	65	113	3.16
CRBC15030	CRB15030	150	230	30	1.5	166	202	69.2	108	85.9	144	5.3
CRBC20025	CRB20025	200	260	25	2	208	239	60.2	110	75.3	148	4
CRBC20030	CRB20030	200	280	30	2	218	262	108	178	133	234	6.7
CRBC20035	CRB20035	200	295	35	2	221	274	137	215	168	282	9.58
CRBC25025	CRB25025	250	310	25	2.5	259	290	67.2	136	83.9	183	4.97
CRBC25030	CRB25030	250	330	30	2.5	265	310	116	208	146	283	8.1
CRBC25040	CRB25040	250	355	40	2.5	271	330	179	299	215	382	14.8
CRBC30025	CRB30025	300	360	25	2.5	310	341	73.8	162	91.9	217	5.88
CRBC30035	CRB30035	300	395	35	2.5	318	372	163	299	205	408	13.4
CRBC30040	CRB30040	300	405	40	2.5	321	381	194	351	235	451	17.2
CRBC40035	CRB40035	400	480	35	2.5	414	457	133	300	165	400	14.5
CRBC40040	CRB40040	400	510	40	2.5	423	483	222	455	270	590	23.5
CRBC40070	CRB40070	400	580	70	2.5	430	532	470	811	576	1060	72.4
CRBC50040	CRB50040	500	600	40	2.5	517	573	211	497	259	648	26
CRBC50050	CRB50050	500	625	50	2.5	531	592	247	561	306	747	41.7
CRBC50070	CRB50070	500	680	70	2.5	530	633	536	1020	653	1330	86.1
CRBC60040	CRB60040	600	700	40	3	621	676	231	581	287	774	30.6
CRBC60070	CRB60070	600	780	70	3	630	734	591	1230	700	1540	102
CRBC600120	CRB600120	600	870	120	3	643	817	1250	2210	1490	2800	274
CRBC70045	CRB70045	700	815	45	3	730	785	250	681	301	917	46.5
CRBC70070	CRB70070	700	880	70	3	731	834	630	1390	766	1810	115
CRBC700150	CRB700150	700	1020	150	3	751	953	1660	3010	1980	3820	478
CRBC80070	CRB80070	800	950	70	4	831	907	417	1090	513	1440	109
CRBC800100	CRB800100	800	1030	100	4	840	972	936	2040	1140	2640	247

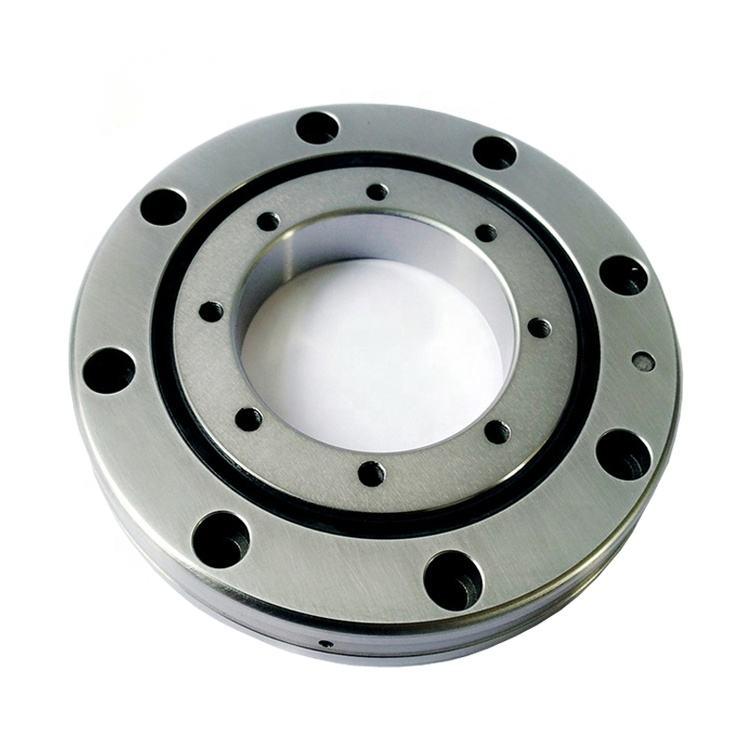

Ersatz IKO Kreuzrollenlager CRBF Serie: Der Aufbau ist mit teilbarem Außenring und integriertem Innenring. Mit Käfig und vollrollig, in offener und abgedichteter Ausführung erhältlich.

CRBF-Serie Kreuzrollenlager

LKPB-Modelle		Abmessungen der Grenzen					Befestigungslöcher mm				Einbaumaße		Dynamische Tragzahl	Statische Tragzahl	Gewicht
LKPB-Modelle		D	D	B	r1	r2	PCD1	Innenring	PCD2	Äußerer Ring	d a	Da	C	Co	KG
Typ öffnen	Versiegelter Typ	mm	mm	mm	min	min		Befestigungslöcher		Befestigungslöcher	mm	mm	KN	Kn	KG
CRBF108AT	CRBF108ATUU	10	52	8	0.3	0.3	16	4-M3 bis	42	6-φ3.4 bisφ6.5 Senkungstiefe 3.3	24	31	2.91	2.43	0.12
CRBF2012AT	CRBF2012ATUU	20	70	12	0.3	0.3	28	6-M3 bis	57	6-φ3.4 bisφ6.5 Senkungstiefe 3.3	36.5	48.5	7.6	8.37	0.31
CRBF2512AT	CRBF2512ATUU	25	80	12	0.6	0.6	35	6-M3 bis	67	6-φ3.4 bisφ6.5 Senkungstiefe 3.3	46.5	58.5	7.61	106	0.4
CRBF3515AT	CRBF3515ATUU	35	95	15	0.6	0.6	45	8-M4 bis	83	8-φ4.5 bisφ8 Senkungstiefe 4.4	56	74	17.3	20.9	0.66
CRBF5515AT	CRBF5515ATUU	55	120	15	0.6	0.6	65	8-M5 bis	105	8-φ5.5 bisφ9.5 Senkungstiefe 5.4	76	94	20.1	27.7	0.96
CRBF8022AT	CRBF8022ATUU	80	165	22	0.6	1	97	10-M5 bis 10- φ 5,5 bis φ 9,5 Senkungstiefe 5,4	148	10-φ5.5 bisφ9.5 Senkungstiefe 5.4	107	137	51.1	72	2.63
CRBF8022A	CRBF8022AUU	80	165	22	0.6	1	97	10-M5 bis 10- φ 5,5 bis φ 9,5 Senkungstiefe 5,4	148	10-φ5.5 bisφ9.5 Senkungstiefe 5.4	107	137	51.1	72	2.6
CRBF8022AD	CRBF8022ADUU	80	165	22	0.6	1	97	10-M5 bis 10- φ 5,5 bis φ 9,5 Senkungstiefe 5,4	148	10-φ5.5 bisφ9.5 Senkungstiefe 5.4	107	137	51.1	72	2.6
CRBF9025AT	CRBF9025ATUU	90	210	25	1.5	1.5	112	12-M8 bis	187	12-φ9 bisφ14 Senkungstiefe 12	132	168	73.4	108	4.83
CRBF9025A	CRBF9025AUU	90	210	25	1.5	1.5	112	12- φ 9 bis φ 14 Senkungstiefe 12	187	12-φ9 bisφ14 Senkungstiefe 12	132	168	73.4	108	4.67
CRBF9025AD	CRBF9025ADUU	90	210	25	1.5	1.5	112	12- φ 9 bis φ 14 Senkungstiefe 12	187	12-φ9 bisφ14 Senkungstiefe 12	132	168	73.4	108	4.67
CRBF11528AT	CRBF11528ATUU	115	240	28	1.5	1.5	139	12-M8 bis 12- φ 9 bis φ 14 Senkungstiefe 13,5	217	12-φ9 bisφ14 Senkbohrungstiefe 13,5	162	198	84.3	138	6.81
CRBF11528A	CRBF11528AUU	115	240	28	1.5	1.5	139	12-M8 bis 12- φ 9 bis φ 14 Senkungstiefe 13,5	217	12-φ9 bisφ14 Senkbohrungstiefe 13,5	162	198	84.3	138	6.63
CRBF11528AD	CRBF11528ADUU	115	240	28	1.5	1.5	139	12-M8 bis 12- φ 9 bis φ 14 Senkungstiefe 13,5	217	12-φ9 bisφ14 Senkbohrungstiefe 13,5	162	198	84.3	138	6.63

Ersatz IKO Kreuzrollenlager CRBT Serie: Geteilter Außenring, integrierter Innenring, ultra-dünner Querschnitt

CRBT-Serie Kreuzrollenlager

Wellen-Durchmesser. (mm)	LKPB-Nummer	Maße der Begrenzung (mm)				Montage		Grundlegende Dynamik	Basic statisch	Masse
		Maße der Begrenzung (mm)				Abmessungen (mm)		Tragzahl C	Tragfähigkeit C0	(Ref.) g
		d1	D2	B	rmin	da	Da	N	N	(Ref.) g
10	CRBT105A	10	21	5	0.15	12.5	17	1120	811	9
15	CRBT155A	15	26	5	0.15	17.5	22	1320	1110	11.9
20	CRBT205A	20	31	5	0.15	22.5	27	1400	1290	14.8
30	CRBT305A	30	41	5	0.15	32.5	37	1770	1970	20.7
40	CRBT405A	40	51	5	0.15	42.5	47	2200	2520	26.5
50	CRBT505A	50	61	5	0.15	52.5	57	2280	3200	32.3
60	CRBT605A	60	71	5	0.15	62.5	67	2.63	4.09	38
70	CRBT705A	70	81	5	0.15	72.5	77	2.81	4.68	44
80	CRBT805A	80	91	5	0.15	82.5	87	3.05	5.43	50
