3E806KAT2 Harmonic Reducer Flexibles Lager für Industrieroboter Produkteinführung
Harmonische Reduzierlager umfassen zwei Arten von Lagern: starre Lager und flexible Lager. Starre Lager sind in vier Serien unterteilt: CSF-Serie, CSG-Serie, SHF-Serie und SHG-Serie. Die Benennung starrer Lager folgt der internationalen Benennungsmethode für harmonische Untersetzungsgetriebe. Zu den Flexible kugellager gehören die Serien F und 3E
Das im harmonischen Untersetzungsgetriebe verwendete starre Lager ist eine kreuzzylindrische Rollenstruktur. Entsprechend den unterschiedlichen Einsatzszenarien des Lagers wird es in zwei Kategorien unterteilt: Außenringsegmentierung und Innenringintegral, und sowohl Außenring als auch Innenring sind integrale Strukturen. Der Wälzkörper des Lagers ist eine Zylinderrolle, die in einem Neigungswinkel von 45° angeordnet ist. Benachbarte Rollen sind vertikal im 90°-Winkel in einer V-förmigen Laufbahn angeordnet. Diese Struktur des Lagers kann gleichzeitig axiale Belastungen, radiale Belastungen und Belastungen in verschiedenen Richtungen aufnehmen. Das Lager zeichnet sich durch hohe Präzision, hohe Steifigkeit und hohe Tragfähigkeit aus.
1. Produktname des Starrlagers: CSF (CSG)-Serie
Der Außenring ist in zwei Teile geteilt und der Innenring ist eine integrale Struktur. Da der Außenring über Befestigungslöcher verfügt, benötigt das Lager beim Einbau keine Flansche und Lagersitze und wird hauptsächlich in topfartigen Untersetzungsgetrieben eingesetzt.
2. Produktname des Starrlagers: SHF (SHG)-Serie
Sowohl der Außenring als auch der Innenring sind integrale Strukturen. Im eingebauten Zustand hat es nahezu keinen Einfluss auf die Leistung des harmonischen Untersetzungsgetriebes und kann eine stabile Rotationsgenauigkeit und ein stabiles Drehmoment erzielen. Es wird hauptsächlich in hohlen harmonischen Reduzierern verwendet.

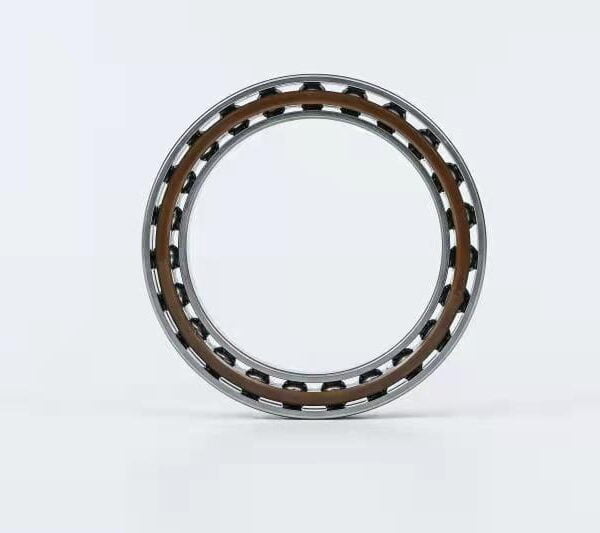

3. Flexible Lager:F-Serie
Flexible Lager sind hauptsächlich Wechselbeanspruchungen ausgesetzt. Die Wandstärke des Innenrings und des Außenrings des Lagers ist relativ dünn. Wenn es mit der Nocke zusammenwirkt, erfährt es eine gewisse Verformung. Der Teil, an dem die Verformung auftritt, dreht sich mit der Drehung der Eingangswelle. Die Innen- und Außenringe sowie die Wälzkörper bestehen alle aus kohlenstoffreichem Chromlagerstahl, während der Käfig einen integrierten Nylonkäfig verwendet.
Flexible Wälzlager nutzen die kontrollierbare elastische Verformung flexibler Elemente zur Übertragung von Bewegung und Kraft. Seine Eigenschaften sind großes Übersetzungsverhältnis, breiter Anwendungsbereich, hohe Präzision, kleines Spiel, große Tragfähigkeit, hoher Wirkungsgrad, geringe Größe, geringes Gewicht, reibungslose Übertragung, geringe Geräuschentwicklung und die Fähigkeit, Bewegungen in abgedichtete Räume zu übertragen. Das Gerät mit variabler Geschwindigkeit für ein harmonisches Getriebe umfasst drei Grundkomponenten: Wellengenerator, flexibles Rad, starres Rad und flexibles Lager. Unter ihnen sind flexible Lager Kernkomponenten. Das Gerät mit variabler Geschwindigkeit erreicht hohe Leistungsanforderungen an das Untersetzungsverhältnis durch elastische Verformung der Lager.
Im Betrieb ist der Innenring des flexiblen Lagers auf einer elliptischen Nockenwelle montiert und im Betrieb einer zyklischen Belastung ausgesetzt; Der Außenring ist auf einem flexiblen Rad montiert und erfährt im Betrieb durch die Drehung der Nockenwelle eine elastische Verformung; Es hält nicht nur zyklischer, sondern auch wechselnder Belastung stand.
Das Kernproblem flexibler Lager liegt in Material- und Wärmebehandlungsproblemen, da sie sowohl dem Kugeldruck als auch der Verformung durch Hochgeschwindigkeitsbewegungen standhalten müssen. Ist es zu weich, kann die Rille leicht beschädigt werden; Wenn es zu hart ist, kann das Lager leicht brechen. Diese Eigenschaften stellen äußerst hohe Anforderungen an die Konstruktion und Herstellung von Innenringen und Außenringen sowie Käfigen für Lager. Luoyang LIKE Precision Machinery Co., Ltd.Das Design- und Herstellungsniveau von Flexible kugellager für Geräte mit variabler Drehzahl und harmonischer Übertragung hat vollständig das international fortgeschrittene Niveau erreicht. Nach 6 Monaten 24-Stunden-Dauertests sind seine Genauigkeit und Lebensdauer ausgezeichnet! Es wurde nach Europa, Nordamerika und in andere Regionen exportiert und von den Kunden einstimmig gelobt!

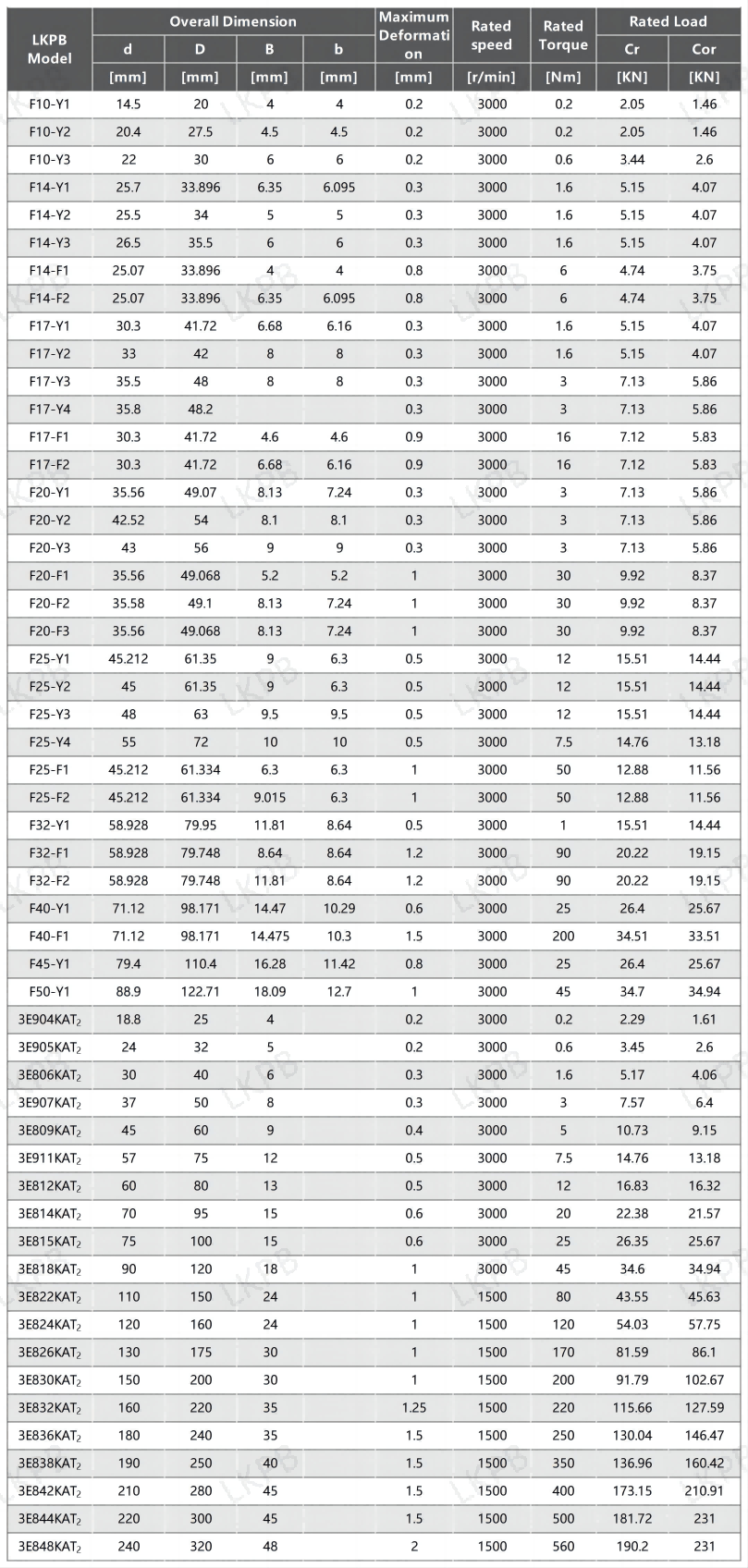

3E806KAT2 Harmonic Reducer Flexibles Lager für Industrieroboter Technische Parameter
3E806KAT2 Harmonic Reducer Flexibles Lager für Industrieroboter-Produktanwendungen
Flexible Lager werden hauptsächlich in harmonischen Reduzierern und speziellen harmonischen Reduzierern für die Luft- und Raumfahrt und Robotik verwendet.
Für fachkundige Beratung bei der Erfüllung Ihrer spezifischen Anforderungen wenden Sie sich an unser kompetentes Team. Erleben Sie aus erster Hand, wie unsere Präzisionslösungen die Effizienz und Haltbarkeit Ihrer Maschinen steigern können. Kontaktiere uns heute!
LKPB Mit mehr als 10 Jahren Produktionserfahrung
Unterstützender OEM-Service; 50 Tage Rückgabeservice; 7*24 Stunden technischer Support; Akzeptieren Sie nicht standardmäßige Anpassungen. Maximal 24 Monate Produktgarantie
Bitte teilen Sie uns das Modell und die Menge des von Ihnen benötigten Produkts mit, und wir werden uns so schnell wie möglich bei Ihnen melden!
FAQ
Was ist LKPB?
Luoyang LIKE Precision Machinery Co., Ltd – LKPB,Mit Sitz in Luoyang, einem Lagerproduktionsstandort in China, sind wir ein Unternehmen, das sich auf die Forschung, Entwicklung und Herstellung von Präzisionslagern konzentriert und hauptsächlich Präzisions-Kreuzrollenlager und Rundtischlager sowie verschiedene nicht standardmäßige Lager mit der Präzisionsklasse produziert P5, P4, P2 und VSP.
Sind Ihre Produkte zuverlässig?
Das Unternehmen befolgt strikt die Anforderungen des ISO9001-Qualitätssystems für die Produktqualitätskontrolle und verlässt sich auf die professionelle Technologie der Lagerproduktionsbasis. Die Produktqualität ist stabil und kostengünstig und wird von Kunden im In- und Ausland gut angenommen. Das Unternehmen folgt dem Konzept „Offenheit, Professionalität und Verantwortung“ und strebt danach, ein professioneller Anbieter von Lageranwendungsdienstleistungen zu werden. Willkommene Kunden zum Verhandeln, wir freuen uns auf eine aufrichtige Zusammenarbeit mit Ihnen und sind bereit, mit Ihnen eine Win-Win-Situation zu erreichen!
Haben Sie Exporterfahrung?
Luoyang LIKE Precisoin Machinery Co., Ltd hat in den letzten 10 Jahren umfangreiche Produktionserfahrung gesammelt und den OEM-Service unterstützt. Unsere Produkte werden nach Deutschland, Italien, Korea, Japan, in die Vereinigten Staaten, Belgien, in die Türkei usw. exportiert.
Kontaktinformationen für LKPB?
Tel: 0086-379 63123369
WhatsApp/Wechat: 86 15670310586
E-Mail: info@lkpbearing.com
Welche Arten von Lagern produzieren Sie hauptsächlich?
Top Qualität: Rundtischlager ( YRT, YRTS, YRTM, ZKLDF Serie) ; Kreuzrollenlager ( RA/RAU, RB, RU, RE, SX, XU, XSU, XR/JXR, CRB/CRBC, CRBH, CRBF, CRBS, CRBT Serie); Dünnringlager ( KAA, KA, KB, KC, KD, KF, KG, JHA, JA, JB, JG, JU-Serie); Harmonische Reduzierlager ( CSF, SHF Serie); Schrägkugellager (Serie 718, 719, 70, 72); Hohle Drehplattformlager ( ZK Serie); Und Flexible kugellager (F Serie, 3E Serie).
Unterstützt es OEM?
Ja, wir haben Erfahrung in der Arbeit in diesem Bereich
Welche Einsatzgebiete gibt es für Lager?
Die Hauptanwendungsbereiche unserer Produkte sind Präzisionsdrehtische, Drehtische für Bearbeitungszentren, Gelenke und rotierende Industrieroboter, rotierende Roboterteile, CNC-Werkzeugmaschinen, Automatisierungsindustrie, Direktantriebsmotoren, Präzisionsinstrumente, Radar, medizinische Geräte und andere Branchen.
Wie lange dauert der Bestellzyklus?
Reguläre Modelle sind auf Lager, zu angemessenen Preisen, sofort lieferbar, nicht standardmäßige Präzisionslager gemäß den Anforderungen der Zeichnungen und die Lieferzeit beträgt 1–3 Wochen
