Представлена несущая конструкция поворотного стола YRT и требования к установке.

180 йен

В последние годы, благодаря быстрому развитию подшипниковой промышленности, подшипники с поворотным столом YRT в основном достигли локализации, широко используются в прецизионных вертикальных шлифовальных станках с поворотным столом, индексирующих головках, зубофрезерных станках, зубофрезерных станках, четырехосных пятиосных, DD двигатель и другие прецизионные устройства.

Но по-прежнему существует большое количество клиентов, и друзья мало что знают о конструкции подшипников поворотного стола YRT, мы часто объясняем эту проблему клиентам в реальной работе, сегодня мы проанализируем вместе с вами.

Несущая конструкция поворотного стола YRT состоит из упорного/центростремительного круга вала, упорной шайбы, узла сепаратора из двух игольчатых роликов и набора центростремительных цилиндрических роликов. Кольцо седла и кольцо вала имеют равномерно распределенные отверстия для винтов для крепления. Этот тип подшипника имеет высокую осевую и радиальную грузоподъемность. Высокая жесткость наклона и высокая точность. Они подходят для поворотных столов, патронов и фрезерных головок, а также для конфигураций подшипников при измерениях и экспериментах. К этому типу подшипников также предъявляются высокие требования к деталям оборудования, с которыми он оснащен. Во время установки необходимо контролировать момент затяжки крепежных винтов.

Применение: Широко используется в прецизионных вертикальных шлифовальных станках с поворотным столом, индексирующих головках, зубофрезерных станках, валах заготовок и других прецизионных устройствах.

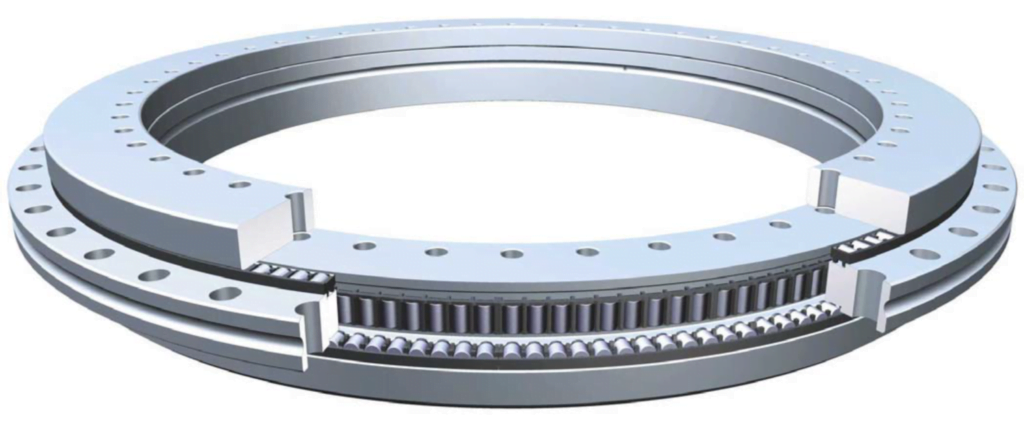

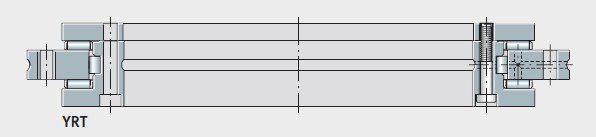

Несущая конструкция поворотного стола YRT
Несущая конструкция поворотного стола YRT

Поворотный стол YRT со стандартной конструкцией

Упор – центростремительная комбинированная конструкция, способная одновременно выдерживать двунаправленную осевую нагрузку, радиальную нагрузку и опрокидывающий момент. Серия подшипников поворотного стола YRT подходит для низких скоростей, короткого рабочего цикла, высоких требований к жесткости и точности, таких как поворотный стол, индексирующая головка и т. д. Подшипники предварительно нагружены на заводе, поэтому нет необходимости регулировать зазор.

Подшипники поворотного стола YRT производства Luoyang LIKE Precision Machinery Co., Ltd уже заполнены смазкой на заводе, вы можете доливать смазку в течение шести-12 месяцев в процессе использования, в зависимости от рабочего состояния, у нас есть Специальные смазочные отверстия на внутреннем и наружном кольцах соответственно позволяют клиентам работать самостоятельно, просто и удобно.

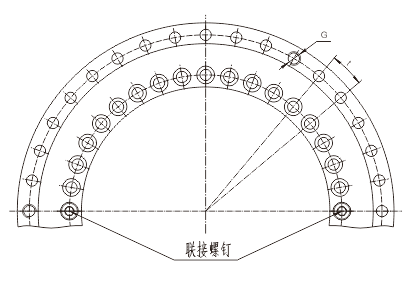

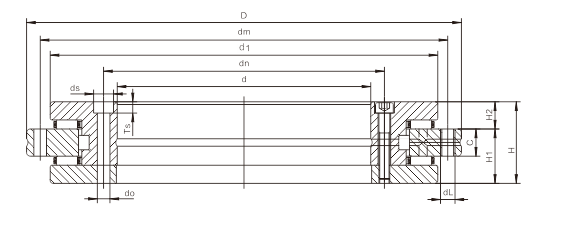

Серия подшипников поворотного стола YRT
Серия подшипников поворотного стола YRT
Номер модели YRT
Номер модели YRT

Если у вас есть более высокие требования к точности подшипников поворотного стола YRT или особые требования к размерам, свяжитесь с нами, и мы можем выполнить для вас нестандартную настройку в соответствии с вашими условиями работы или чертежами.

Инструкция по установке.

Стяжные болты обеспечивают надежную фиксацию подшипников во время транспортировки. Чтобы облегчить центровку подшипника, ослабьте стяжные болты на самом подшипнике перед монтажом и затяните или снимите их после монтажа.

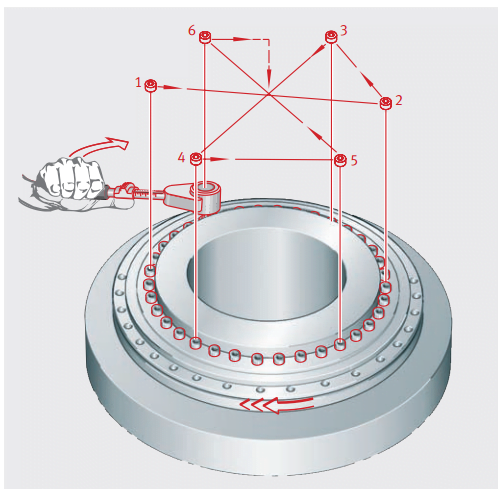

Согласно заданному моменту затяжки МА болты затягиваются динамометрическим ключом в перекрестной последовательности и в три приема.

(поверните подшипник, затягивая крепежный болт, см. ниже)

Руководство по установке YRT

Шаг 1: 40% MA

Шаг 2: 70% MA

Шаг 3: 100% MA

Обратите внимание на качество крепежных болтов. Монтажное усилие должно быть приложено только к монтируемому кольцу подшипника и не должно проходить через тело качения.

Во время монтажа и демонтажа подшипниковый узел нельзя разбирать или менять местами. Если вращение подшипника затруднено, ослабьте крепежные болты и снова затяните их в три этапа в крестообразном порядке, что позволит устранить деформацию подшипника.
