Существует множество моделей прецизионных скрещенных роликоподшипников схожей конструкции. Как их отличить? Я надеюсь, что эта статья может быть полезна каждому.

Теперь прецизионные скрещенные роликоподшипники производства Luoyang LIKE Precision Machinery Co., Ltd могут полностью заменить импортные бренды из Японии и Германии, а основными сериями наших отечественных прецизионных скрещенных роликоподшипников являются тип RB, тип RE, тип RU, RA. тип, тип SX, тип CRBH, тип CRBT и тип XSU.

Эти модели относятся к моделям компаний THK, IKO, INA соответственно. Ниже мы будем отличать модель, структуру и использовать ее для понимания.

1. Серия RB (соответствует серии RB от THK, серии CRB от IKO)

Скрещенные роликоподшипники типа RB (цельное внутреннее кольцо, разъемное наружное кольцо)

Наружное кольцо разделено на две части, а внутреннее кольцо представляет собой монолитную конструкцию. Эта серия подходит для применений с высокой точностью вращения внутреннего кольца.

Характеристики подшипника.

1. Высокая точность: точность может достигать уровня P4, P2.
2. Высокая жесткость: подшипники серии имеют предварительный натяг.
3. Высокая несущая способность: он может выдерживать осевую, радиальную и опрокидывающую нагрузку.
4. Небольшой объем: подшипник небольшого размера, что позволяет сэкономить место для хоста.

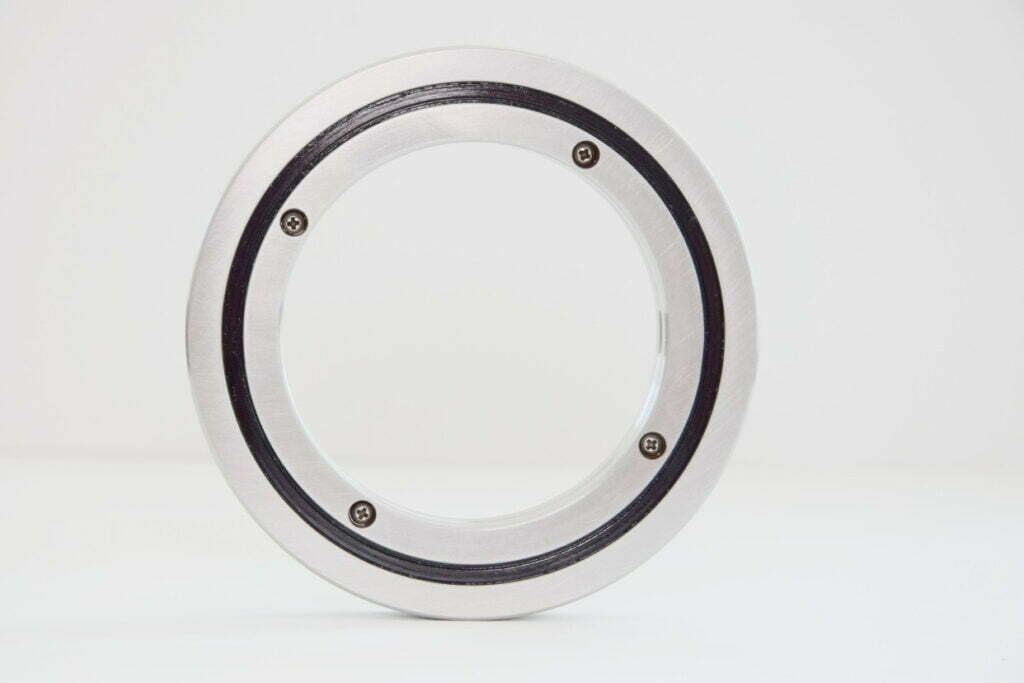

2, серия RE (серия THK RE)

Основные размеры такие же, как у типа RB. Отличие от RB состоит в том, что внешнее кольцо имеет цельную конструкцию, а внутреннее кольцо разделено на две части, что подходит для деталей, требующих высокой точности вращения внешнего кольца.

Серия 3.RU (соответствует серии RU THK и серии CRBF IKO)

Модель серии RU, цельное внутреннее и наружное кольцо. Поскольку монтажные отверстия обработаны механической обработкой, нет необходимости в монтажном фланце или опорном посадочном месте. Кроме того, используется интегрированная конструкция внутреннего и внешнего кольца с седлом, поэтому монтаж мало влияет на производительность и может быть достигнута стабильная точность вращения и крутящий момент. Его можно использовать как для вращения внешнего, так и внутреннего кольца.

4. Серия CRBC (серия CRBC IKO)

Наружное кольцо имеет разъемную конструкцию, а внутреннее кольцо представляет собой цельную конструкцию с полносепараторным роликоподшипником. Подходит для деталей, требующих высокой точности вращения внутреннего кольца.

5. Серия CRBH (серия IKO CRBH)
И внутреннее, и наружное кольца представляют собой цельную конструкцию для вращения наружного и внутреннего кольца.

Преимущество продажи: тонкий шрифт и высокая точность.

Преимущество: конструкция тонкого сечения

Применение: Высокоточные вращающиеся операции, требующие небольших размеров поперечного сечения.

Особенности продукта: конструкция с тонким сечением, подшипники высокой точности и жесткости.

6.Серия RA (соответствует серии THK RA)

Модели серии RA – это компактные модели, в которых толщина внутреннего и наружного колец типа RB уменьшена до предела. Он подходит для деталей, требующих легкого веса и компактной конструкции, таких как детали роботов и вращающихся роботов.

7. Серия SX ((Соответствует серии INA SX).

Конструкция аналогична серии RB, наружное кольцо представляет собой конструкцию, состоящую из двух частей, соединенных тремя пружинными стопорными кольцами, а внутреннее кольцо выполнено цельным, что подходит для мест, требующих высокой точности вращения внутреннего кольца.

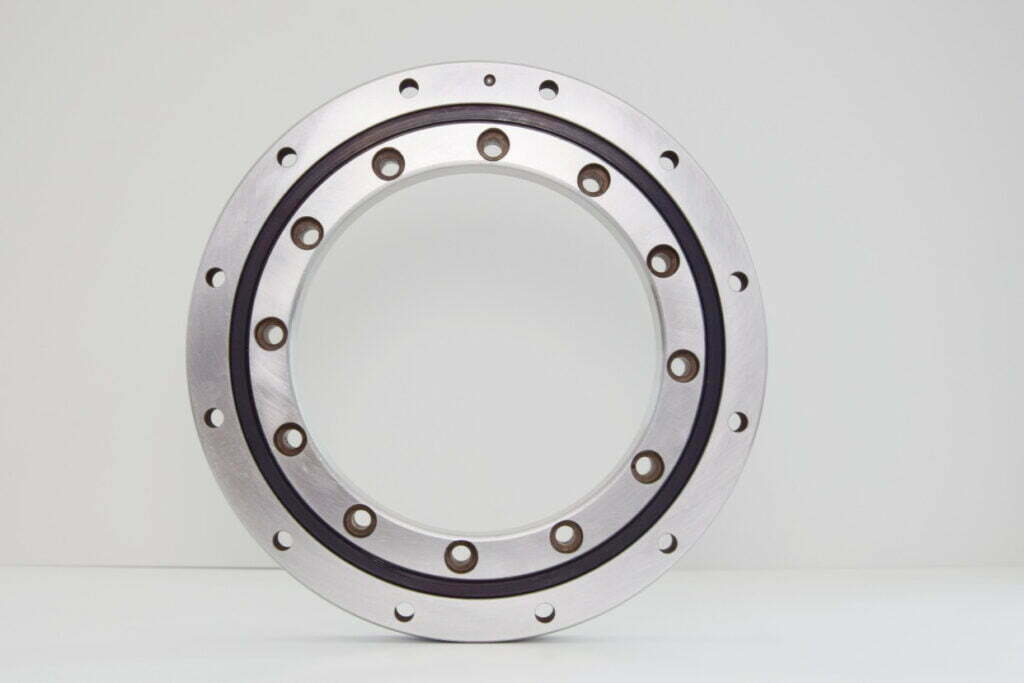

8. Серия XSU (соответствует серии XSU08 компании INA)

Модель серии XSU аналогична серии RU тем, что на внутреннем и наружном кольцах уже имеются монтажные отверстия, что устраняет необходимость в креплении фланцев и опорных седел. Кроме того, поскольку используется интегрированная конструкция внутреннего и внешнего кольца с седлом, монтаж практически не влияет на производительность, поэтому можно получить стабильную точность вращения и крутящий момент. Его можно использовать как для вращения внешнего, так и внутреннего кольца.

9.Тип CRBT (THK CRBT, IKO RAU)

Скрещенные роликоподшипники CRBT (ультратонкий тип) Преимущество конструкции: ультратонкое сечение. Преимущество конструкции: высокая точность. Случаи использования: коллаборативные роботы, роботы специального обслуживания и т. д. Характеристики продукта: ультратонкое сечение компактной конструкции, высокая точность, высокая жесткость и низкое трение.
