3E832KAT2 Cuscinetto flessibile riduttore armonico

Cuscinetto flessibile sono utilizzati principalmente nel riduttore armonico o nei relativi dispositivi di riduzione. La guida armonica è costituita da tre componenti fondamentali: un generatore di onde, una ruota flessibile e una ruota rigida, con il cuscinetto flessibile che costituisce il fulcro. e la trasmissione soddisfa i requisiti prestazionali di un elevato rapporto di decelerazione attraverso la deformazione elastica dei cuscinetti.

I cuscinetti del riduttore armonico comprendono due tipi di cuscinetti: cuscinetti rigidi e cuscinetti flessibili. I cuscinetti rigidi sono suddivisi in quattro serie: serie CSF, serie CSG, serie SHF e serie SHG. La denominazione dei cuscinetti rigidi segue il metodo di denominazione internazionale dei riduttori armonici. I cuscinetti flessibili includono la serie F e la serie 3E

Il cuscinetto rigido utilizzato nel riduttore armonico è una struttura a rulli cilindrici incrociati. In base ai diversi scenari di utilizzo del cuscinetto, è diviso in due categorie: segmentazione dell'anello esterno e anello interno integrale e sia l'anello esterno che l'anello interno sono strutture integrali. L'elemento volvente del cuscinetto è un rullo cilindrico disposto con un angolo di inclinazione di 45°. I rulli adiacenti sono disposti verticalmente a 90° su una pista a forma di V. Questa struttura del cuscinetto può sopportare contemporaneamente carichi assiali, carichi radiali e carichi in varie direzioni. Il cuscinetto ha alta precisione, elevata rigidità ed elevata capacità di carico.

1. Nome del prodotto del cuscinetto rigido: Serie CSF (CSG).

L'anello esterno è diviso in due pezzi e l'anello interno è una struttura integrale. Poiché l'anello esterno è dotato di fori di montaggio, il cuscinetto non richiede flange e sedi dei cuscinetti durante l'installazione e viene utilizzato principalmente nei riduttori armonici a tazza.

2. Nome del prodotto del cuscinetto rigido: Serie SHF (SHG).

Sia l'anello esterno che l'anello interno sono strutture integrali. Una volta installato, non ha quasi alcun effetto sulle prestazioni del riduttore armonico e può ottenere precisione di rotazione e coppia stabili. Viene utilizzato principalmente nei riduttori armonici cavi.

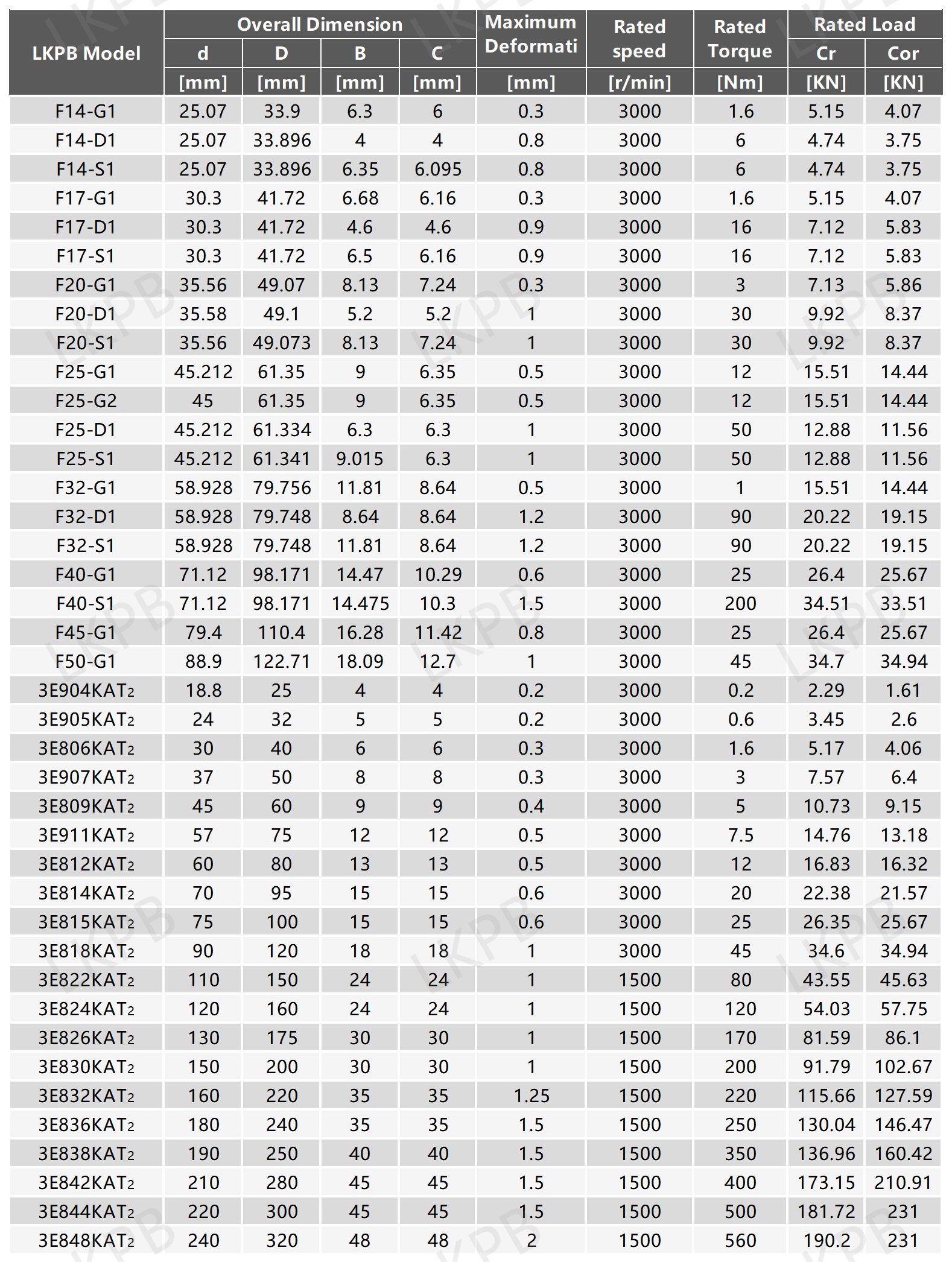

3. Cuscinetti flessibili: serie F

I cuscinetti flessibili sopportano principalmente sollecitazioni alternate. Lo spessore della parete dell'anello interno e dell'anello esterno del cuscinetto è relativamente sottile. Quando coopera con la camma subisce una certa deformazione. La parte dove avviene la deformazione ruota con la rotazione dell'albero d'ingresso. Gli anelli interno ed esterno, nonché gli elementi volventi, utilizzano tutti acciaio al cromo ad alto contenuto di carbonio, mentre il fermo utilizza un fermo in nylon integrato.

I cuscinetti volventi flessibili utilizzano la deformazione elastica controllabile degli elementi flessibili per trasmettere movimento e potenza. Le sue caratteristiche sono ampio rapporto di trasmissione, ampio campo di applicazione, alta precisione, gioco ridotto, grande capacità di carico, alta efficienza, dimensioni ridotte, leggerezza, trasmissione fluida, bassa rumorosità e capacità di trasmettere il movimento in spazi sigillati. Il dispositivo a velocità variabile con trasmissione armonica comprende tre componenti base: generatore di onde, ruota flessibile, ruota rigida e cuscinetto flessibile. Tra questi, i cuscinetti flessibili sono componenti fondamentali. Il dispositivo a velocità variabile raggiunge elevati requisiti prestazionali di rapporto di riduzione attraverso la deformazione elastica dei cuscinetti.

Durante il funzionamento, l'anello interno del cuscinetto flessibile è installato su un albero a camme ellittico e sopporta il carico di sollecitazione ciclico durante il funzionamento; L'anello esterno è installato su una ruota flessibile e subisce una deformazione elastica durante il funzionamento con la rotazione dell'albero a camme; Non sopporta solo il carico di stress ciclico ma anche il carico di stress alternato.

Il problema principale dei cuscinetti flessibili risiede nei materiali e nel trattamento termico perché devono resistere sia alla pressione della sfera che alla deformazione del movimento ad alta velocità. Se è troppo morbido, la scanalatura si danneggia facilmente; se è troppo duro, il cuscinetto si rompe facilmente. Queste caratteristiche impongono requisiti estremamente elevati alla progettazione e alla produzione di anelli interni ed esterni, nonché di fermi per cuscinetti. LKPBIl livello di progettazione e produzione di cuscinetti flessibili per dispositivi a velocità variabile con trasmissione armonica ha pienamente raggiunto il livello avanzato internazionale. Dopo 6 mesi di test continui 24 ore su 24, la sua precisione e le prestazioni di durata sono eccellenti! È stato esportato in Europa, Nord America e altre regioni e ha ricevuto elogi unanimi da parte dei clienti!
