Come sostituire i cuscinetti INA YRT con alternative convenienti senza perdere la precisione

Nel mondo dei macchinari di alta precisione, i cuscinetti INA YRT - cuscinetti a rulli assiali/radiali di Schaeffler - sono da tempo lo standard per le tavole rotanti, le teste di indicizzazione, le macchine utensili CNC e i sistemi ad azionamento diretto. Questi cuscinetti eccellono nella gestione di carichi assiali e radiali combinati, oltre a momenti di ribaltamento, offrendo una rigidità e una precisione rotazionale eccezionali. Tuttavia, l'aumento dei costi, i lunghi tempi di consegna e le pressioni sulla catena di fornitura hanno spinto molti ingegneri e team di approvvigionamento a cercare alternative affidabili, che mantengano le prestazioni senza sforare il budget.

In qualità di produttore di cuscinetti di precisione con oltre un decennio di esperienza specializzata nei cuscinetti per tavole girevoli, LKPB produce cuscinetti della serie YRT che servono come sostituti di alta qualità ed economici per i modelli INA e Schaeffler. I nostri cuscinetti corrispondono alle dimensioni di montaggio, alle caratteristiche di precarico e ai gradi di precisione, offrendo al contempo un risparmio significativo e una disponibilità più rapida per gli OEM globali e i costruttori di macchine.

Capire i cuscinetti INA YRT: Design, applicazioni e limitazioni

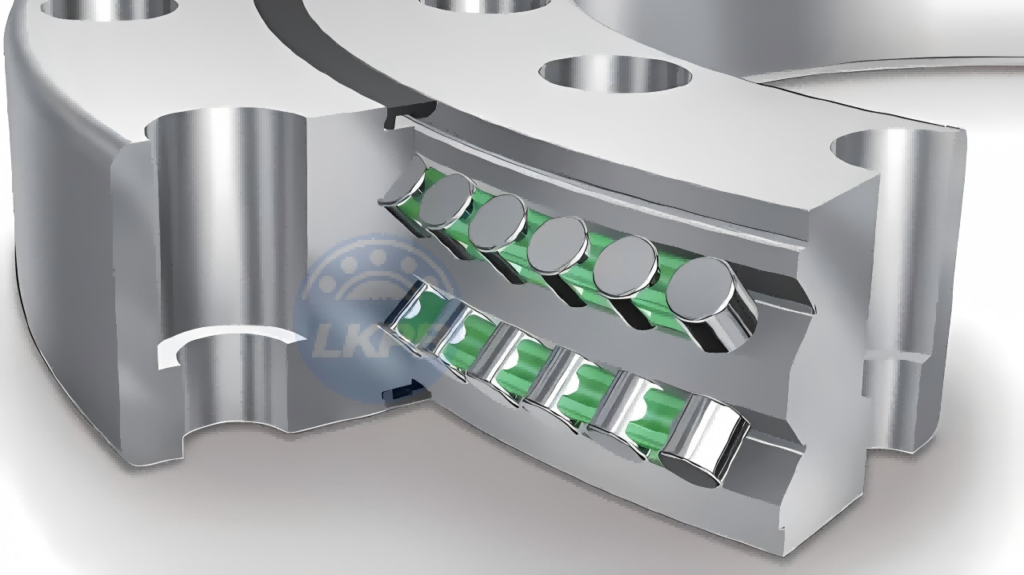

I cuscinetti INA YRT (chiamati anche cuscinetti per tavole girevoli YRT) sono caratterizzati da una struttura combinata unica: un gruppo radiale a rulli cilindrici (spesso a pieno complemento per la massima rigidità) e due gruppi assiali a rullini e gabbia. Vengono forniti precaricati dalla fabbrica, con fori di fissaggio integrati in entrambi gli anelli interni ed esterni per il montaggio diretto delle viti. Questo design elimina la necessità di componenti di posizionamento aggiuntivi e garantisce un'elevata rigidità.

Specifiche chiave In genere includono:

• Elevata capacità di carico assiale e radiale.
• Eccellente resistenza al momento di ribaltamento.
• Classi di precisione equivalenti a P4 o superiori.
• Capacità di velocità da bassa a moderata (serie YRT standard).
• Lubrificato a grasso per tutta la vita in molte applicazioni, con opzioni di rilubrificazione.

Modelli comuni come YRT200 (200×300×45 mm), YRT260, YRT325, e le taglie più grandi fino a YRT1030 appaiono frequentemente nelle ricerche. Sono ampiamente utilizzati nei centri di lavorazione a 5 assi, nelle rettificatrici, nei sistemi radar e nelle apparecchiature mediche, dove il posizionamento a livello di micron è importante.

Sebbene i cuscinetti INA/Schaeffler abbiano prestazioni affidabili, gli utenti segnalano spesso delle sfide: costi di acquisto elevati (soprattutto per le dimensioni più grandi), tempi di consegna prolungati dall'Europa e necessità occasionali di equivalenti esatti durante la manutenzione o le nuove costruzioni. Questi fattori spingono la domanda di alternative collaudate, che offrano un adattamento, una forma e una funzione identici.

Perché considerare alternative ai cuscinetti INA YRT?

Il risparmio sui costi è il motivo principale, ma non a scapito della precisione. I produttori cinesi di qualità, come LKPB, hanno investito molto nella rettifica CNC, nella super-finitura e nelle attrezzature metrologiche per produrre cuscinetti che corrispondono o superano gli standard europei nelle metriche chiave.

Vantaggi del passaggio agli equivalenti YRT di LKPB:

• Dimensioni di montaggio identiche - Sostituzione diretta.
• Gradi di precisione - P4, P2 e le opzioni specializzate VSP (precisione molto speciale).
• Precarico di fabbrica - Corrisponde alle prestazioni di INA per quanto riguarda la rigidità.
• Prezzi competitivi - Spesso 30-60% inferiore a seconda del volume e delle dimensioni.
• Tempi di consegna più brevi - Produzione e spedizione più rapide dal nostro stabilimento di Luoyang.
• Personalizzazione - Sono disponibili dimensioni non standard, varianti di rigidità superiore o funzioni integrate.

I nostri cuscinetti sono sottoposti a test rigorosi per quanto riguarda il runout, la rigidità e la coppia, assicurando che soddisfino le esigenze delle applicazioni di fascia alta. Molti costruttori globali di macchine utensili li hanno convalidati sul campo con risultati eccellenti a lungo termine.

Confronto tecnico: LKPB vs. Cuscinetti INA YRT

Cuscinetti LKPB YRT sono progettati per una completa intercambiabilità. Ecco un confronto rappresentativo per le dimensioni più diffuse (i valori sono tipici; le schede tecniche esatte sono disponibili su richiesta):

Esempio di YRT200:

• Dimensioni: 200 mm ID × 300 mm OD × 45 mm H (identico).
• Fori di fissaggio e schemi di bulloni: Corrisponde a INA.
• Valori di carico assiale/radiale: Capacità dinamiche/statiche equivalenti o superiori.
• Precisione del runout: P4 (standard) o P2.
• Rigidità di inclinazione: Ottimizzata grazie alla geometria di precisione dei rulli e al precarico.

Dimensioni maggiori come YRT325, YRT395e YRT460 seguono lo stesso schema. I valori di rigidità (c_aL assiale, c_rL radiale, c_kL di ribaltamento) sono paragonabili grazie al design interno simile e all'acciaio per cuscinetti di alta qualità GCr15 o equivalente.

Tabella delle prestazioni (semplificato a scopo illustrativo):

Guida passo passo alla sostituzione dei cuscinetti INA YRT

1. Identificare il modello esatto - Controlli il numero di parte INA (ad esempio, YRT260-C) e registri dimensioni, tolleranze e requisiti di precarico.
2. Verifica dei carichi dell'applicazione - Calcolare i carichi assiali, radiali e il momento ribaltante. Utilizzi il fattore di sicurezza statica S0 ≥ 4 per le macchine utensili. Gli ingegneri di LKPB possono assisterla nella verifica.
3. Selezionare l'equivalente - Abbinare la dimensione e la classe di precisione. Specificare P4 o P2 a seconda delle necessità. Richieda i dati relativi alla coppia e alla rigidità.
4. Preparazione al montaggio - Si assicuri che l'albero (tolleranza h5) e l'alloggiamento (J6 o simile) soddisfino i requisiti. Pulisca accuratamente tutte le superfici.
5. Migliori pratiche di installazione:

   • Rimuova le viti di trasporto.
   • Serri le viti di fissaggio in fasi incrociate (ad esempio, 40% → 70% → 100% della coppia raccomandata MA).
   • Utilizzi una chiave dinamometrica calibrata.
   • Eviti di martellare o di applicare forza attraverso i rulli.
6. Run-In e messa in servizio - Esegua un breve ciclo di rodaggio se opera a velocità più elevate, per stabilizzare la coppia di attrito. Monitorare la temperatura e la rumorosità.
7. Lubrificazione - La maggior parte viene fornita preingrassata. Segua gli intervalli di rilubrificazione (in genere ogni 6-12 mesi, a seconda del ciclo di lavoro).

L'installazione corretta preserva il precarico e la precisione del cuscinetto impostati in fabbrica.

Problemi comuni con i Cuscinetti INA YRT e soluzioni

Gli utenti che cercano i cuscinetti INA YRT incontrano spesso questi problemi:

• Coppia di attrito elevata o surriscaldamento: Causato da una lubrificazione eccessiva o da un rodaggio non corretto. Soluzione: Seguire le procedure di rodaggio del produttore e utilizzare la quantità di grasso raccomandata.
• Usura prematura o riduzione della precisione: A causa di contaminazione, disallineamento o precarico insufficiente. Soluzione: Assicuri un ambiente di installazione pulito, un accoppiamento corretto e coppie di viti verificate.
• Tempi di consegna lunghi e costi elevati: Vincoli di fornitura. Soluzione: Passa agli equivalenti LKPB con spedizione locale o globale più rapida.
• Rumore/Vibrazione: Spesso a causa di danni durante il montaggio o per mancanza di manutenzione. Soluzione: Ispezioni regolarmente e mantenga il programma di lubrificazione.

LKPB fornisce guide dettagliate per la risoluzione dei problemi e assistenza tecnica per ridurre al minimo i tempi di inattività.

Mantenere la precisione: Considerazioni su precisione, rigidità e coppia

Precisione: Il runout (assiale e radiale) influisce direttamente sul posizionamento. LKPB offre opzioni di grado P2 per esigenze di ultra-precisione.

Rigidità: Critico per il taglio pesante. Il precarico in fabbrica e la corona ottimizzata dei rulli offrono un'elevata rigidità assiale, radiale e di inclinazione.

La coppia: La coppia di attrito influenza il dimensionamento del motore di azionamento. LKPB pubblica i valori in condizioni standard (ad esempio, n=5 giri al minuto dopo il rodaggio). I fattori includono il precarico, il lubrificante e la temperatura.

Suggerimento per i grafici: Un grafico a linee che confronta la rigidità di ribaltamento con il diametro del cuscinetto per la serie YRT standard mostrerebbe l'aumento non lineare con le dimensioni, aiutando gli ingegneri a scegliere in modo appropriato.

Opportunità di produzione OEM e personalizzata

Oltre alle sostituzioni standard, LKPB eccelle nella produzione OEM e personalizzata. Produciamo cuscinetti da φ20 mm a φ2000 mm di ID, comprese le geometrie modificate, i materiali speciali per gli ambienti estremi o i sistemi di misurazione integrati come Serie YRTM.

Se ha bisogno di varianti a velocità più elevata (come YRTS equivalenti), rivestimenti resistenti alla corrosione o progetti completamente personalizzati per tavole rotanti uniche, il nostro team di ingegneri collabora strettamente dall'ideazione alla validazione. Questa flessibilità aiuta gli OEM a ridurre i costi e a differenziare le loro apparecchiature.

Domande frequenti (FAQ)

D: I cuscinetti LKPB YRT sono una sostituzione diretta di INA? R: Sì, le dimensioni identiche, i fori di fissaggio e le caratteristiche prestazionali li rendono perfettamente compatibili.

D: Come si colloca la precisione? R: Offriamo gradi P4/P2 equivalenti, con tolleranze di dispersione strette, verificate nel nostro laboratorio metrologico.

D: E la garanzia e l'assistenza? R: Garanzia standard con opzioni estese; assistenza tecnica 7×24 e schede tecniche dettagliate.

D: Può gestire grandi volumi per le linee di produzione? R: Assolutamente sì. Supportiamo ordini OEM di alto volume con una qualità costante.

D: Tempi di consegna per i cuscinetti personalizzati? R: In genere 4-8 settimane, a seconda della complessità; i modelli standard sono spesso più veloci.

Conclusione: Precisione senza compromessi

La sostituzione dei cuscinetti INA YRT con alternative di alta qualità di LKPB le consente di ottenere la stessa, o migliore, precisione, rigidità e affidabilità ad un costo più competitivo. La nostra comprovata esperienza di produzione, il rigoroso controllo di qualità (ISO9001) e l'approccio incentrato sul cliente ci hanno reso un partner di fiducia per i produttori di macchine utensili di tutto il mondo.

Non lasci che i costi elevati dei cuscinetti limitino la sua competitività. Esplori i cuscinetti per tavole rotanti LKPB YRT per il suo prossimo progetto o ciclo di manutenzione. Richieda un preventivo, una consulenza tecnica o un campione oggi stesso: provi la differenza di una precisione progettata in Cina per prestazioni globali.

È pronto a ottimizzare i suoi sistemi rotanti? Visita lkpbearing.com o contatti i nostri ingegneri di vendita per una guida esperta.
