Roulements flexibles - Roulements de réducteur de vitesse à entraînement harmonique F14 F17 F20 F25 F32 Spécifications
Les roulements flexibles F14 F17 F20 F25 F32 sont principalement utilisés dans les réducteurs d'harmoniques et les dispositifs de réduction d'harmoniques aérospatiaux.
Le réducteur d'harmoniques comprend trois composants de base : un générateur d'harmoniques, une roue flexible, une roue rigide et un roulement flexible. Le roulement flexible est le composant principal et la transmission répond aux exigences de performance d'un rapport de réduction élevé grâce à la déformation élastique du roulement. Lorsque le roulement flexible fonctionne, la bague intérieure est montée sur la came elliptique et la bague extérieure est montée sur la roue flexible, qui subit une déformation élastique avec la rotation de la came et est soumise à la fois à une charge de contrainte cyclique et à une charge de contrainte alternée.
Ces dernières années, les difficultés techniques étant surmontées, les roulements flexibles produits par Luoyang LIKE Precision Machinery Co., Ltd. ont complètement remplacé les roulements importés dans tous les indices techniques, et les produits sont loin des pays étrangers d'Europe et d'Amérique, ainsi que instituts de recherche nationaux et entreprises militaires.

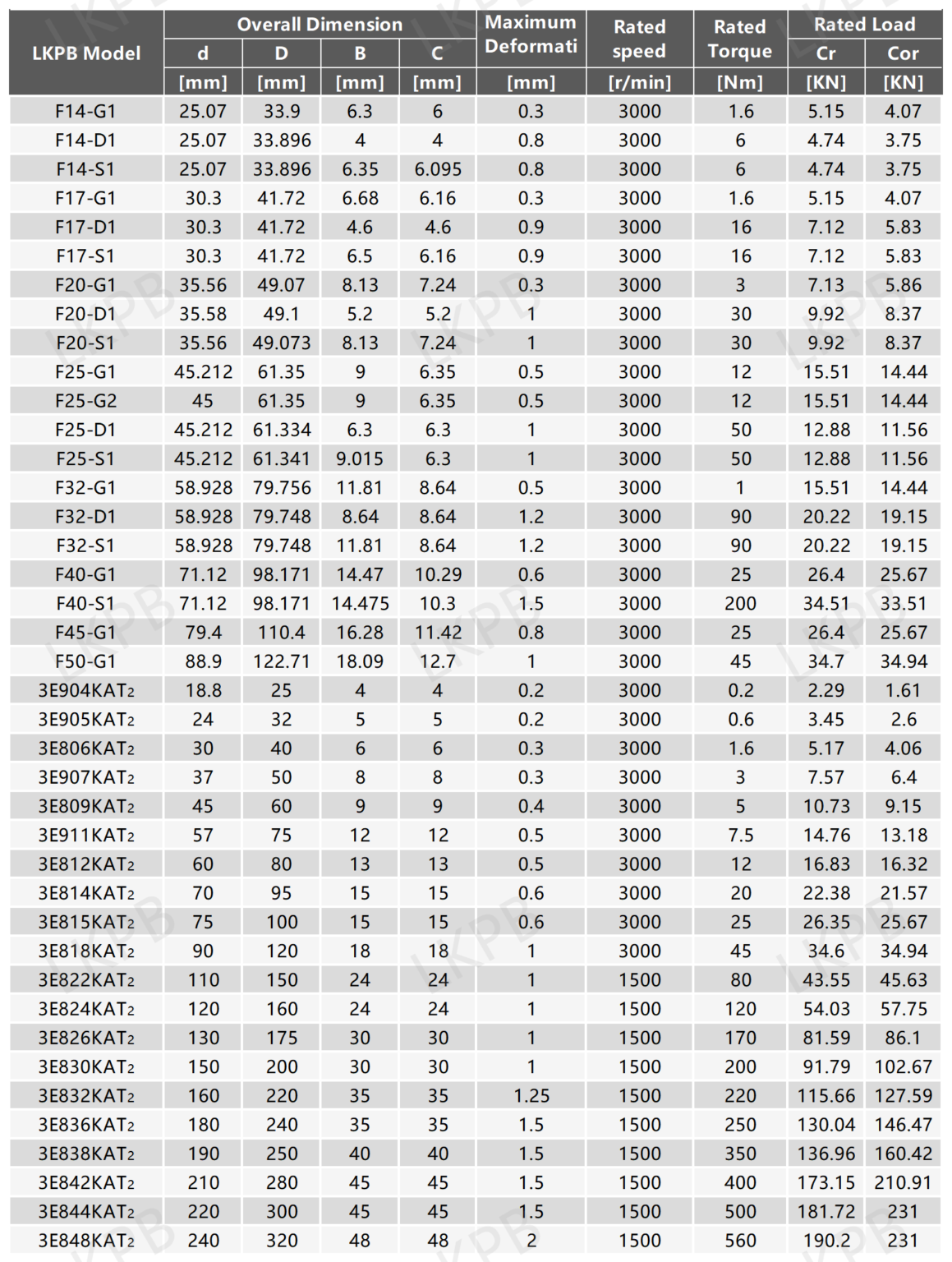

Paramètres techniques des roulements flexibles
| Modèle LKPB | Dimension globale | Déformation maximale | Vitesse nominale | Couple nominal | Charge nominale | ||||
| d | D | B | b | Cr | Cor | ||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [tr/min] | [Nom] | [KN] | [KN] | |
| F10-Y1 | 14.5 | 20 | 4 | 4 | 0.2 | 3000 | 0.2 | 2.05 | 1.46 |
| F10-Y2 | 20.4 | 27.5 | 4.5 | 4.5 | 0.2 | 3000 | 0.2 | 2.05 | 1.46 |
| F10-Y3 | 22 | 30 | 6 | 6 | 0.2 | 3000 | 0.6 | 3.44 | 2.6 |
| F14-Y1 | 25.7 | 33.896 | 6.35 | 6.095 | 0.3 | 3000 | 1.6 | 5.15 | 4.07 |
| F14-Y2 | 25.5 | 34 | 5 | 5 | 0.3 | 3000 | 1.6 | 5.15 | 4.07 |
| F14-Y3 | 26.5 | 35.5 | 6 | 6 | 0.3 | 3000 | 1.6 | 5.15 | 4.07 |
| F14-F1 | 25.07 | 33.896 | 4 | 4 | 0.8 | 3000 | 6 | 4.74 | 3.75 |
| F14-F2 | 25.07 | 33.896 | 6.35 | 6.095 | 0.8 | 3000 | 6 | 4.74 | 3.75 |
| F17-Y1 | 30.3 | 41.72 | 6.68 | 6.16 | 0.3 | 3000 | 1.6 | 5.15 | 4.07 |
| F17-Y2 | 33 | 42 | 8 | 8 | 0.3 | 3000 | 1.6 | 5.15 | 4.07 |
| F17-Y3 | 35.5 | 48 | 8 | 8 | 0.3 | 3000 | 3 | 7.13 | 5.86 |
| F17-Y4 | 35.8 | 48.2 | 0.3 | 3000 | 3 | 7.13 | 5.86 | ||
| F17-F1 | 30.3 | 41.72 | 4.6 | 4.6 | 0.9 | 3000 | 16 | 7.12 | 5.83 |
| F17-F2 | 30.3 | 41.72 | 6.68 | 6.16 | 0.9 | 3000 | 16 | 7.12 | 5.83 |
| F20-Y1 | 35.56 | 49.07 | 8.13 | 7.24 | 0.3 | 3000 | 3 | 7.13 | 5.86 |
| F20-Y2 | 42.52 | 54 | 8.1 | 8.1 | 0.3 | 3000 | 3 | 7.13 | 5.86 |
| F20-Y3 | 43 | 56 | 9 | 9 | 0.3 | 3000 | 3 | 7.13 | 5.86 |
| F20-F1 | 35.56 | 49.068 | 5.2 | 5.2 | 1 | 3000 | 30 | 9.92 | 8.37 |
| F20-F2 | 35.58 | 49.1 | 8.13 | 7.24 | 1 | 3000 | 30 | 9.92 | 8.37 |
| F20-F3 | 35.56 | 49.068 | 8.13 | 7.24 | 1 | 3000 | 30 | 9.92 | 8.37 |
| F25-Y1 | 45.212 | 61.35 | 9 | 6.3 | 0.5 | 3000 | 12 | 15.51 | 14.44 |
| F25-Y2 | 45 | 61.35 | 9 | 6.3 | 0.5 | 3000 | 12 | 15.51 | 14.44 |
| F25-Y3 | 48 | 63 | 9.5 | 9.5 | 0.5 | 3000 | 12 | 15.51 | 14.44 |
| F25-Y4 | 55 | 72 | 10 | 10 | 0.5 | 3000 | 7.5 | 14.76 | 13.18 |
| F25-F1 | 45.212 | 61.334 | 6.3 | 6.3 | 1 | 3000 | 50 | 12.88 | 11.56 |
| F25-F2 | 45.212 | 61.334 | 9.015 | 6.3 | 1 | 3000 | 50 | 12.88 | 11.56 |
| F32-Y1 | 58.928 | 79.95 | 11.81 | 8.64 | 0.5 | 3000 | 1 | 15.51 | 14.44 |
| F32-F1 | 58.928 | 79.748 | 8.64 | 8.64 | 1.2 | 3000 | 90 | 20.22 | 19.15 |
| F32-F2 | 58.928 | 79.748 | 11.81 | 8.64 | 1.2 | 3000 | 90 | 20.22 | 19.15 |
| F40-Y1 | 71.12 | 98.171 | 14.47 | 10.29 | 0.6 | 3000 | 25 | 26.4 | 25.67 |
| F40-F1 | 71.12 | 98.171 | 14.475 | 10.3 | 1.5 | 3000 | 200 | 34.51 | 33.51 |
| F45-Y1 | 79.4 | 110.4 | 16.28 | 11.42 | 0.8 | 3000 | 25 | 26.4 | 25.67 |
| F50-Y1 | 88.9 | 122.71 | 18.09 | 12.7 | 1 | 3000 | 45 | 34.7 | 34.94 |
| 3E904KAT2 | 18.8 | 25 | 4 | 0.2 | 3000 | 0.2 | 2.29 | 1.61 | |
| 3E905KAT2 | 24 | 32 | 5 | 0.2 | 3000 | 0.6 | 3.45 | 2.6 | |
| 3E806KAT2 | 30 | 40 | 6 | 0.3 | 3000 | 1.6 | 5.17 | 4.06 | |
| 3E907KAT2 | 37 | 50 | 8 | 0.3 | 3000 | 3 | 7.57 | 6.4 | |
| 3E809KAT2 | 45 | 60 | 9 | 0.4 | 3000 | 5 | 10.73 | 9.15 | |
| 3E911KAT2 | 57 | 75 | 12 | 0.5 | 3000 | 7.5 | 14.76 | 13.18 | |
| 3E812KAT2 | 60 | 80 | 13 | 0.5 | 3000 | 12 | 16.83 | 16.32 | |
| 3E814KAT2 | 70 | 95 | 15 | 0.6 | 3000 | 20 | 22.38 | 21.57 | |
| 3E815KAT2 | 75 | 100 | 15 | 0.6 | 3000 | 25 | 26.35 | 25.67 | |
| 3E818KAT2 | 90 | 120 | 18 | 1 | 3000 | 45 | 34.6 | 34.94 | |
| 3E822KAT2 | 110 | 150 | 24 | 1 | 1500 | 80 | 43.55 | 45.63 | |
| 3E824KAT2 | 120 | 160 | 24 | 1 | 1500 | 120 | 54.03 | 57.75 | |
| 3E826KAT2 | 130 | 175 | 30 | 1 | 1500 | 170 | 81.59 | 86.1 | |
| 3E830KAT2 | 150 | 200 | 30 | 1 | 1500 | 200 | 91.79 | 102.67 | |
| 3E832KAT2 | 160 | 220 | 35 | 1.25 | 1500 | 220 | 115.66 | 127.59 | |
| 3E836KAT2 | 180 | 240 | 35 | 1.5 | 1500 | 250 | 130.04 | 146.47 | |
| 3E838KAT2 | 190 | 250 | 40 | 1.5 | 1500 | 350 | 136.96 | 160.42 | |
| 3E842KAT2 | 210 | 280 | 45 | 1.5 | 1500 | 400 | 173.15 | 210.91 | |
| 3E844KAT2 | 220 | 300 | 45 | 1.5 | 1500 | 500 | 181.72 | 231 | |
| 3E848KAT2 | 240 | 320 | 48 | 2 | 1500 | 560 | 190.2 | 231 | |
