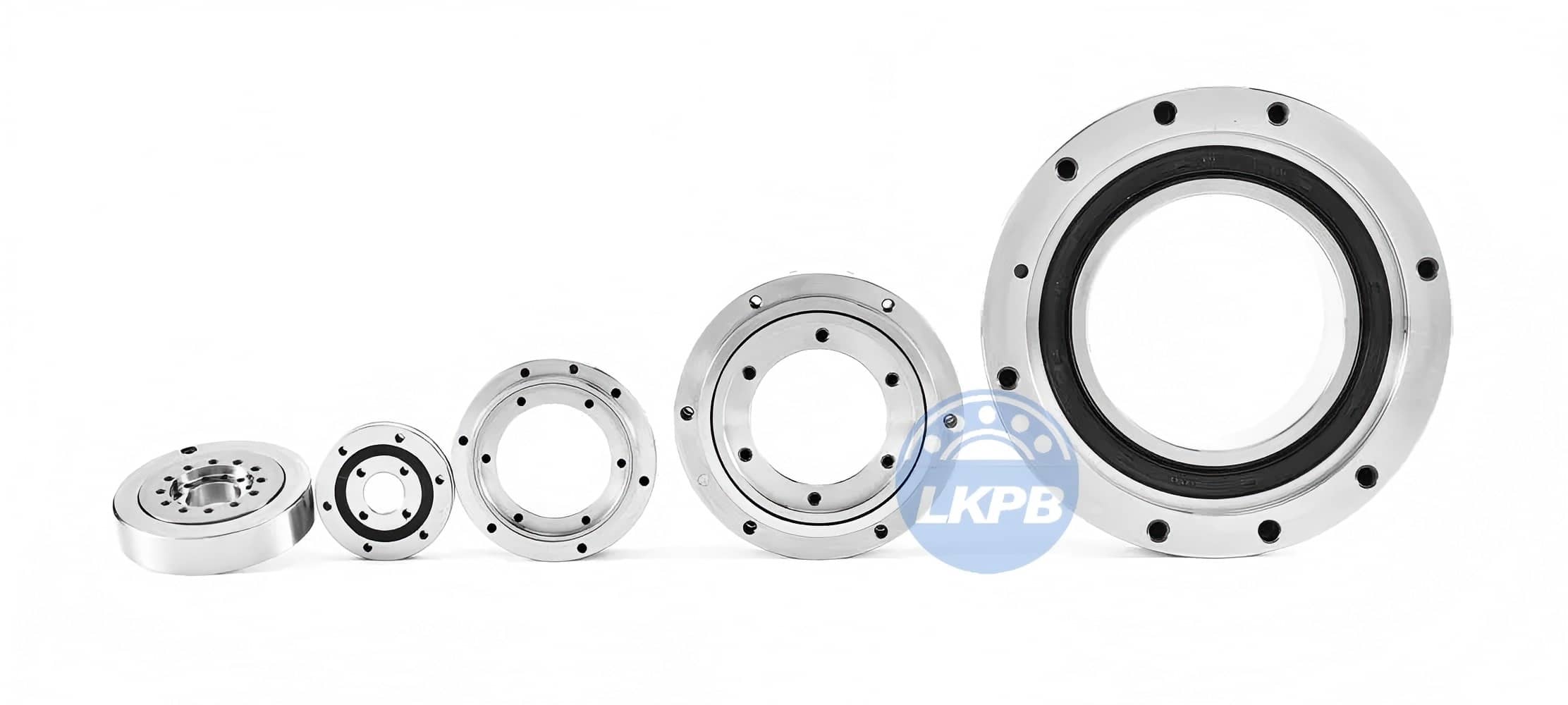

Roulements à rouleaux croisés INA vs THK vs IKO : Guide de comparaison des performances et des coûts

Si vous recherchez des "roulements à rouleaux croisés INA vs THK vs IKO", vous êtes probablement un ingénieur, un spécialiste des achats ou un concepteur OEM qui évalue des composants rotatifs de haute précision pour la robotique, les machines CNC, les équipements médicaux ou les outils pour semi-conducteurs. Ces roulements offrent une rigidité exceptionnelle, une capacité de charge multidirectionnelle et une conception compacte dans les applications où l'espace est restreint et la précision non négociable.

Ce guide présente les performances réelles, les principales spécifications et le coût total de possession des produits INA (Schaeffler), THK et IKO. Il s'appuie sur les données des fabricants, les tableaux d'échange de l'industrie et les commentaires des acheteurs que l'on trouve généralement dans les premiers résultats de recherche. Vous comprendrez pourquoi de nombreuses équipes internationales considèrent désormais ces options haut de gamme comme des références plutôt que comme des valeurs par défaut, et comment des solutions équivalentes peuvent fournir des résultats identiques pour une fraction du prix et du délai de mise en œuvre.

Qu'est-ce qu'un roulement à rouleaux croisés et quelle est son importance ?

Roulements à rouleaux croisés (également appelées bagues à rouleaux croisés) comportent des rouleaux cylindriques disposés à des angles de 90 degrés dans un chemin de roulement à gorge en V. Contrairement aux roulements à billes, qui utilisent un contact ponctuel, ou aux roulements à rouleaux traditionnels avec des rouleaux parallèles, la configuration croisée crée un contact linéaire dans plusieurs directions. Cette conception permet de supporter des charges radiales, axiales et des moments combinés dans une seule unité compacte.

Les principaux avantages par rapport aux roulements conventionnels sont les suivants

• Rigidité jusqu'à 3-4 fois supérieure à celle des roulements à billes à contact oblique à deux rangées.
• La précision de rotation est souvent de l'ordre du micron (équivalents P4 ou P2).
• Couple de frottement faible avec des performances stables sous précharge.
• Gain de place - idéal pour les tables pivotantes, les articulations de robots et les mécanismes d'indexation.

Dans la pratique, un roulement à rouleaux croisés peut remplacer une paire de rouleaux coniques plus encombrants ou une combinaison de roulements de butée et radiaux, ce qui simplifie le montage et améliore la rigidité du système. Les premiers résultats de Google pour les comparaisons de roulements à rouleaux croisés soulignent systématiquement ces caractéristiques lorsque les ingénieurs comparent les options pour les applications rotatives de haute précision.

Aperçu des marques : INA, THK et IKO en un coup d'œil

Roulements à rouleaux croisés THK

THK, le pionnier japonais de la technologie du mouvement linéaire, a établi la norme avec sa série d'anneaux à rouleaux croisés. Des modèles tels que RB (bague extérieure séparable, rotation intérieure), RE (bague intérieure séparable, rotation extérieure), RU (anneaux intérieurs/extérieurs intégrés), et ultra-mince RA/RAU dominent les catalogues industriels.

THK met l'accent sur les entretoises qui empêchent l'inclinaison des rouleaux et assurent un support sur toute la longueur, ce qui permet d'obtenir un couple stable même en cas de forte précharge. Pour un diamètre intérieur type de 200 mm, attendez-vous à des valeurs dynamiques radiales de l'ordre de 150 à 260 kN et à des valeurs statiques allant jusqu'à 700 kN, en fonction de la série. Les variantes de qualité USP sont destinées aux marchés de l'ultra-précision tels que l'imagerie médicale.

Points forts : constance éprouvée, excellente rigidité du moment et large disponibilité dans le catalogue. Points faibles : Prix élevés et délais de livraison de 8 à 16 semaines pour les articles non stockés.

Roulements à rouleaux croisés IKO

IKO, autre spécialiste japonais des rouleaux à aiguilles et de précision, propose des solutions compactes à travers des séries telles que CRB/CRBC (anneau extérieur séparable), CRBH (anneaux intégrés), CRBF (type trou de montage), et minces CRBS/CRBT. Ils sont très appréciés pour les conceptions où l'espace est limité - pensez aux roulements à section étroite où l'épaisseur de la paroi est importante.

Les spécifications s'alignent étroitement sur les équivalents THK ; par exemple, une IKO CRBH208A (20 mm ID) reflète les performances de la THK RB2008 avec une charge radiale dynamique d'environ 2,9 kN. Les options complètes d'IKO augmentent la capacité de charge pour les tâches à faible vitesse et à charge élevée, tandis que les versions avec cage réduisent le frottement pour les vitesses plus élevées.

Points forts : profils fins et qualité japonaise fiable. Inconvénients : Structure de coûts similaire à celle de THK et délais d'attente parfois plus longs pour les variantes personnalisées.

Roulements à rouleaux croisés INA (Schaeffler)

INA, qui fait partie du groupe allemand Schaeffler, apporte la précision de l'ingénierie européenne avec des séries telles que SX (anneau extérieur séparable), XU/XSU (anneaux solides avec trous de montage et joints), et XV (bague intérieure en deux parties). Ils excellent dans les applications de l'industrie lourde et de l'automobile, et sont souvent dotés de joints intégrés et d'options anticorrosion.

Un INA SX011814 représentatif (70 mm ID) fournit des valeurs dynamiques radiales d'environ 11 kN et axiales d'environ 15 kN, en mettant l'accent sur des facteurs de sécurité statiques élevés. Les roulements INA apparaissent souvent dans les comparaisons en raison de leur étanchéité robuste et de leur aptitude à fonctionner dans des environnements contaminés.

Points forts : résistance aux charges lourdes et conception étanche. Faiblesses : Coût plus élevé et complexité de la chaîne d'approvisionnement en dehors de l'Europe.

Dans les trois cas, les premiers résultats de recherche indiquent des enveloppes dimensionnelles et des performances presque identiques pour des modèles équivalents - les différences se situent principalement au niveau des styles de montage, de l'étanchéité et du prix.

Comparaison des performances en tête-à-tête

Lorsque les ingénieurs comparent les roulements à rouleaux croisés INA, THK et IKO côte à côte, les données montrent une parité dans les paramètres de base pour les tailles interchangeables. Voici une répartition basée sur les valeurs publiées dans les catalogues (normalisées à la plage commune de 100-200 mm de diamètre intérieur) :

Rigidité et manutention des charges: La conception de l'entretoise et du support de THK brille ici, en réduisant le frottement interne et en augmentant la longueur de contact effective. Les modèles IKO à complément complet gèrent mieux les charges oscillantes. Les variantes étanches d'INA maintiennent leurs performances dans des environnements poussiéreux ou humides sans relubrification fréquente.

Précision et faux-rond: Toutes ces pièces permettent d'obtenir un battement radial inférieur à 5-10 µm dans les qualités de précision. Les essais en conditions réelles (souvent cités dans les forums OEM) montrent un écart de moins de 2 µm après un montage et une précharge appropriés.

Durée de vie: Les calculs de durée de vie L10 sont identiques lorsque les charges correspondent - typiquement 10 000 à 50 000 heures en fonction du facteur d'application. L'élément différenciateur est la constance du contrôle de la qualité ; les trois marques sont présentes, mais la constance de l'approvisionnement varie d'une région à l'autre.

Dans la pratique, pour une articulation de bras robotisé nécessitant un moment de charge de 50 kN, toute série équivalente donne des résultats identiques une fois installée correctement. Le débat "contre" s'oriente généralement vers les réalités de l'approvisionnement.

Analyse des coûts : Tarification au prix fort ou valeur réelle

C'est là que la comparaison devient intéressante pour les acheteurs internationaux soucieux de leur budget. THK, IKO et INA sont 2 à 3 fois plus chers que leurs équivalents de haute qualité :

• Palier typique de 100 mm de diamètre intérieur: $800-$2,500 (THK/IKO/INA) vs. $300-$900 pour les remplacements directs de précision fabriqués en Chine.
• Réduction des délais d'exécutionLes délais de livraison sont de 8 à 16 semaines, contre 2 à 4 semaines (ou le stock pour les tailles standard).
• Coût total de possession: Tenez compte des frais de douane, de l'expédition accélérée et des temps d'arrêt. De nombreux équipementiers font état d'économies globales 40-60% sans sacrifier la précision ISO 9001 ou équivalente à l'ABEC.

Les premiers résultats de Google pour ces mots-clés mentionnent souvent des "alternatives rentables" parce que les ingénieurs découvrent que les échangeurs dimensionnels et les échangeurs à charge nominale fonctionnent de la même manière dans les conceptions validées par l'analyse par éléments finis (FEA). Les coûts cachés des marques haut de gamme - quantités minimales de commande, fluctuations monétaires et impacts tarifaires - poussent de nombreuses personnes à se tourner vers des fournisseurs vérifiés.

Interchangeabilité : Remplacements sans rupture

L'un des sous-sujets les plus recherchés est l'échange direct. Les correspondances les plus courantes sont les suivantes :

• Série THK RU → équivalents IKO CRBF ou LKPB RU
• THK RB/RE → INA SX ou IKO CRB
• IKO CRBH → THK RE types intégrés

Les trous de montage, les diamètres d'épaulement et les orifices de graissage sont alignés dans 95%+ des cas. Vérifiez toujours avec les tableaux de références croisées des fabricants, mais pour la plupart des applications robotiques et CNC, le remplacement est simple. Un réglage correct de la précharge (généralement 0,01-0,03 mm) garantit une rigidité équivalente.

Applications concrètes et études de cas

• Robots industriels: THK et IKO dominent les articulations de bras pour leur faible couple ; INA se distingue dans les rotations de base sous charge utile.
• Tables rotatives CNC: Les anneaux intégrés (RU/CRBH/XSU) minimisent la déformation sous l'effet des forces de coupe.
• Équipement médical: La série RA/CRBT ultra-mince permet de réaliser des portiques de tomographie compacts avec un positionnement sub-micronique.
• Manipulateurs de tranches de semi-conducteurs: Les joints INA ou THK à faible frottement empêchent toute contamination.

Un intégrateur d'automatisation de taille moyenne a récemment remplacé des roulements équivalents dans 50 cellules robotisées, maintenant une répétabilité inférieure à 0,005 mm tout en réduisant ses dépenses annuelles de 52%.

Questions fréquemment posées

Les roulements INA, THK et IKO sont-ils vraiment interchangeables ? Sur le plan dimensionnel, il s'agit d'une série équivalente, mais vérifiez la précharge, le jeu et l'étanchéité. Les performances sont identiques lorsque les spécifications sont alignées.

Quelle marque offre la meilleure rigidité ? THK commercialise les valeurs les plus élevées (3-4x), mais des tests indépendants montrent une variance de <5% entre les équivalents dans des conditions de montage réelles.

Comment calculer les charges nominales requises ? Utilisez les formules du fabricant : Charge dynamique équivalente = Radial + (facteur axial × Axial) + (facteur de moment × Moment). Appliquez le facteur d'application 1,2-2,0 pour les chocs.

Qu'en est-il de la personnalisation pour les OEM ? Les marques haut de gamme limitent les produits spéciaux ; les fabricants de produits de précision offrent une personnalisation complète de l'ID/OD, des joints, des matériaux et de la précharge dans un délai de 4 à 6 semaines.

Les options les moins chères compromettent-elles la qualité ? Pas lorsqu'ils proviennent d'installations certifiées ISO avec inspection 100% et traçabilité des matériaux. Nombre d'entre eux fournissent aujourd'hui des entreprises de robotique figurant au palmarès Fortune 500.

Conseils de montage pour éviter les défaillances courantes ? Utilisez des jeux appariés, appliquez un couple de serrage uniforme aux boulons (schéma en croix) et mesurez le faux-rond après l'installation. Évitez les coups de marteau.

Choisir le roulement à rouleaux croisés adapté à votre projet

Commencez par votre cycle d'utilisation : charges de pointe, facteur d'utilisation, vitesse, environnement et durée de vie requise. Comparez ensuite le coût total au débarquement. Pour la plupart des équipementiers internationaux qui cherchent à équilibrer les performances et le budget, les équivalents directs vérifiés de fabricants chinois de précision de fournir le ratio optimal.

LKPB Roulements à rouleaux croisés de précision : Des alternatives directes et performantes

En tant que fabricant chinois spécialisé dans les roulements de haute précision, LKPB produit des roulements à rouleaux croisés de précision entièrement interchangeables qui correspondent ou dépassent les spécifications INA, THK et IKO dans toutes les catégories mesurables - rigidité, charges nominales, précision et durabilité. Nos séries RA, RB, RE, RU, CRB, CRBH, SX et XU couvrent des diamètres intérieurs de 20 mm à 2000 mm, avec une précision P4/P2, une précharge personnalisée et des options d'étanchéité.

Nous assurons en interne le traitement thermique, le meulage et les tests 100% afin de garantir une qualité constante. Les clients des secteurs de la robotique, de la commande numérique et de la médecine font état de performances identiques sur le terrain, avec des économies de 40-60% et des délais d'exécution nettement plus courts. Que vous ayez besoin d'articles de catalogue standard ou de conceptions OEM entièrement personnalisées (matériaux spéciaux, engrenages intégrés ou tolérances non standard), notre équipe d'ingénieurs fournit des prototypes en quelques jours et une production en quelques semaines.

Prêt à optimiser votre prochaine conception ?

Contacter LKPB dès aujourd'hui pour obtenir un devis de références croisées, un examen des dessins techniques ou une consultation sur la fabrication sur mesure, le tout sans engagement. Nos experts trouveront la référence exacte de votre pièce INA, THK ou IKO et vous fourniront des échantillons pour validation, souvent dans les 48 heures.
