LKPB®는 전문 YRT 로터리 테이블입니다. 베어링 제조업체우리는 10 년 이상의 생산 경험을 가지고 있으며, 제품은 120 개국 이상에 수출되며, 강력한 기술 팀이 있으며, 베어링 런아웃 정확도는 P4 / P2 / VSP 수준에 도달 할 수 있으며, 모든 종류의 비표준 YRT 로터리 테이블 베어링 맞춤형 생산을 수용 할 수 있으며, 필요한 것이 있으면 저희에게 연락하십시오!

회전 테이블 베어링은 다양한 기계 및 장비, 특히 정밀 응용 분야의 필수 구성 요소입니다. 주목할만한 유형 중 하나는 높은 부하 용량, 정밀도 및 강성으로 알려진 YRT 로터리 테이블 베어링입니다. 이 기사에서는 YRT 로터리 테이블 베어링의 기능, 적용 및 설계에 대해 자세히 알아봅니다.

회전 테이블 베어링 포함 YRT, YRTC 표준 시리즈, YRTS 고속 시리즈, YRTM 통합 각도 측정 시스템 시리즈와 ZKLDF 추력 각도 접촉 볼 시리즈는 모두 회전 정확도가 높으며 방사형 하중, 양방향 축 하중 및 전복 토크를 견딜 수 있으며 회전 테이블, 인덱싱 헤드, 직접 구동 모터, 회전식과 같은 고정밀 눈으로 볼 수 있는 조인트 하중 상황에 적합합니다. 밀링 헤드, 측정 장비.



YRT 로터리 테이블 베어링이란 무엇입니까?

YRT 로터리 테이블 베어링은 축방향 레이디얼 원통형 롤러 베어링으로 알려진 베어링 카테고리의 일부입니다. 이는 결합된 축방향 및 반경방향 하중을 처리하고 틸팅 모멘트를 수용하도록 특별히 설계되었습니다. 설계와 구조 덕분에 이 베어링은 샤프트와 하우징의 정렬이 중요한 고정밀 응용 분야에 매우 적합합니다.

YRT 로터리 테이블 베어링은 스러스트/구심형 시트 링, 스러스트/구심형 샤프트 링, 스러스트 와셔, 2개의 니들 롤러 케이지 어셈블리 및 구심성 원통형 롤러 세트로 구성됩니다. 시트 링과 샤프트 링에는 설치를 위한 균일하게 분포된 나사 구멍이 있습니다. 이러한 유형의 베어링은 축 방향 및 반경 방향 베어링 용량이 높습니다. 추력-구심 복합구조는 축방향 하중, 반경방향 하중, 전도모멘트를 견딜 수 있습니다. 베어링에는 모두 장착 구멍이 장착되어 있으며 볼트로 직접 고정할 수 있습니다. 베어링은 공장 출고 시 사전 로드되어 있으며 설치 시 간격을 조정할 필요가 없습니다. YRT 로터리 테이블 베어링 시리즈는 회전 테이블, 인덱싱 헤드 및 곧.

YRT 로터리 테이블 베어링의 주요 특징

높은 부하 용량: YRT 로터리 테이블 베어링은 축 방향과 반경 방향 모두에서 높은 부하 용량을 갖습니다. 따라서 작동 중 상당한 부하를 받는 기계 및 장비에 사용하기에 이상적입니다.

정밀도 및 강성: 이 베어링은 높은 정밀도와 강성을 염두에 두고 설계되었습니다. 이는 높은 회전 속도에서 탁월한 안정성을 제공하며 이는 정밀 응용 분야에 매우 중요합니다.

컴팩트한 디자인: 높은 부하 용량과 정밀도에도 불구하고 YRT 로터리 테이블 베어링은 컴팩트한 디자인으로 공간이 중요한 응용 분야에 적합합니다.

틸팅 모멘트 조절: YRT 로터리 테이블 베어링은 복잡한 기계 및 장비에서 흔히 발생하는 틸팅 모멘트를 처리할 수 있습니다.

YRTS 로터리 테이블 베어링

YRT 로터리 테이블 베어링 설계

YRT 로터리 테이블 베어링의 설계는 축방향, 반경방향 및 틸팅 모멘트 하중을 처리하는 능력에 중점을 두고 있습니다. 일반적으로 레이디얼 베어링, 스러스트 베어링 및 케이지 어셈블리 세트로 구성됩니다.

레이디얼 베어링은 레이디얼 하중을 처리하고 하우징에 대한 샤프트의 반경방향 변위를 제한하도록 설계되었습니다.
스러스트 베어링은 축 하중을 처리하고 축 변위를 제한하도록 설계되었습니다.
케이지 어셈블리는 롤링 요소를 고정 및 분리하여 마찰과 마모를 줄이고 베어링의 전반적인 정밀도와 성능에 기여합니다.
재료 관점에서 볼 때 이러한 베어링은 일반적으로 우수한 경도, 내마모성 및 피로 수명을 제공하는 고품질 베어링 강으로 만들어집니다.

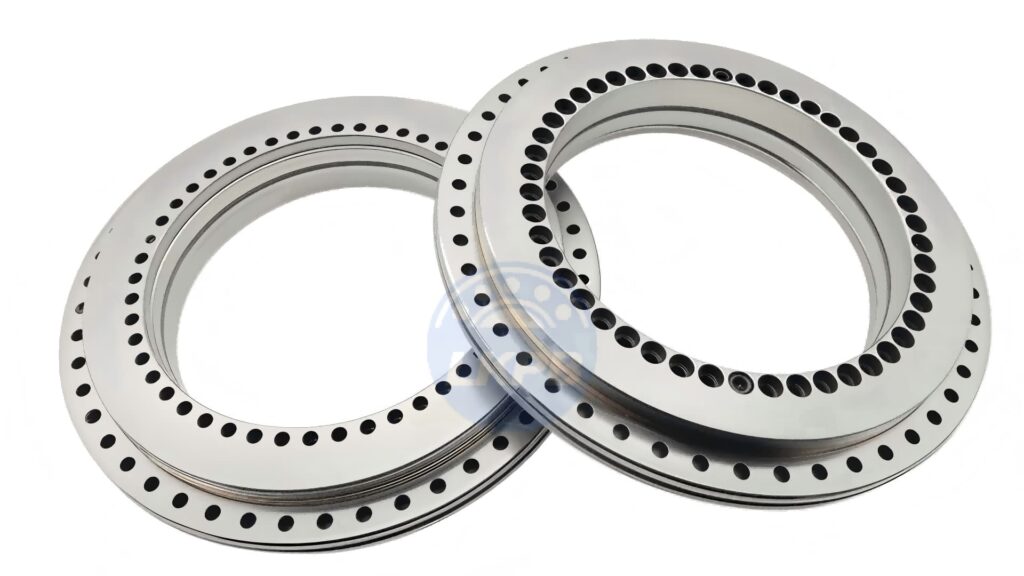

YRT80

YRT 로터리 테이블 베어링 응용 분야

YRT 로터리 테이블 베어링은 회전 테이블 또는 하위 세트의 공작 기계 및 기타 고정밀 기계에 사용할 수 있으며 척, 측정 장비 및 테스트 장비 및 회전 테이블 구성에도 사용할 수 있습니다. 이 베어링은 더 높은 품질을 요구합니다. 그에 어울리는 부품. 설치할 때 나사 조임 토크를 제어할 수 있습니다.

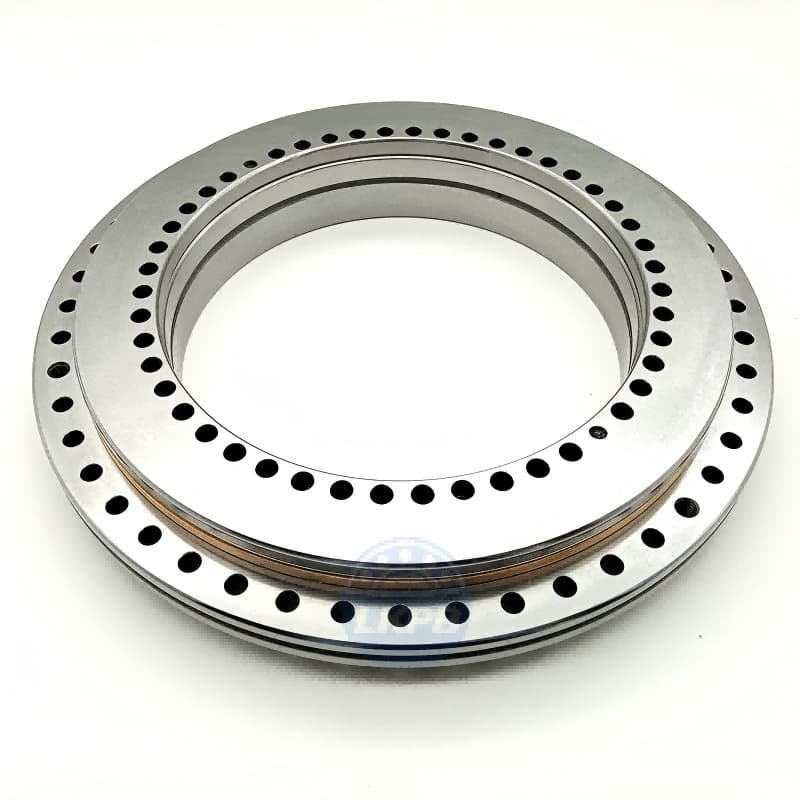

YRT150

YRT 로터리 테이블 베어링 특성

1. 높은 정밀도: P4, P2 및 VSP 정밀도
2. 높은 강성: 이 시리즈 베어링에는 예압이 있습니다.
3. 고하중: 이 시리즈 베어링은 양방향 축방향 하중, 방사형 하중 및 틸팅 모멘트를 견딜 수 있습니다.
4. 고속 : YRTS 시리즈 베어링은 회전 속도가 빠른 상황에 적용될 수 있습니다.

YRT 로터리 테이블 베어링 비디오 소개

맞춤 제작이 필요한 경우 Pls에 문의하십시오.

메시지 남기기

YRT 로터리 테이블 베어링 제품 설명

ZKLDF-2
ZKLDF-3
LKPB 유형 치수 고정 구멍 고정 나사 개수 추출 스레드 구멍 피치 수 X 피치 각도
 나사 조임 토크 기본정격하중 속도 제한
 베어링 마찰 토크 무게
축의 방사형
디 디 시간 H1 씨 D1 제이 J1 내부 링 외부 링 동적 부하 정적 부하 동적 부하 정적 부하
단위： mm d1 d2 ㅏ 수량 d3 수량 MA2) Ｃａ 코아 Cr 코르 유지
mm mm G 수량 수량×t Ｎ미터 KN r/min Nm 킬로그램
YRT50 50 126 30 20 10 105 63 116 5.6 — — 10 5.6 12 2 — — 12×30° 8.5 38 158 28.5 49.5 440 2.5 1.6
YRT80 80 146 35 23.35 12 130 92 138 5.6 10 4 10 4.6 12 2 — — 12×30° 8.5 56 255 42.5 100 530 3 2.4
YRT100 100 185 38 25 12 160 112 170 5.6 10 5.4 16 5.6 15 2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1
YRT120 120 210 40 26 12 184 135 195 7 11 6.2 22 7 21 2 M8 3 24×15° 14 102 540 52 143 340 7 5.3
YRT150 150 240 40 26 12 214 165 225 7 11 6.2 34 7 33 2 M8 3 36×10° 14 112 630 56 170 320 10 6.2
YRT180 180 280 43 29 15 244 194 260 7 11 6.2 46 7 45 2 M8 3 48×7.5° 14 118 710 69.5 200 280 12 7.7
YRT200 200 300 45 30 15 274 215 285 7 11 6.2 46 7 45 2 M8 3 48×7.5° 14 120 765 81.5 220 260 14 9.7
YRT260 260 385 55 36.5 18 345 280 365 9.3 15 8.2 34 9.3 33 2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3
YRT325 325 450 60 40 20 415 342 430 9.3 15 8.2 34 9.3 33 2 M12 3 36×10° 34 275 1930 120 345 170 40 25
YRT395 395 525 65 42.5 20 486 415 505 9.3 15 8.2 46 9.3 45 2 M12 3 48×7.5° 34 300 2280 186 655 140 55 33
YRT460 460 600 70 46 22 560 482 580 9.3 15 8.2 46 9.3 45 2 M12 3 48×7.5° 34 355 2800 200 765 120 70 45
YRT580 580 750 90 60 30 700 610 720 11.4 18 11 46 11.4 42 2 M12 6 48×7.5° 68 490 4250 228 965 80 140 89
YRT650 650 870 122 78 34 800 680 830 14 20 13 46 14 42 2 M12 6 48×7.5° 116 1040 8000 490 1800 65 200 170
YRT850 850 1095 124 80.5 37 1018 890 1055 18 26 17 58 18 54 2 M16 6 60×6° 284 1000 8650 455 1730 50 300 253
YRT950 950 1200 132 86 40 1130 990 1160 18 26 17 58 18 54 2 M16 6 60×6° 284 1290 11400 530 2040 40 600 312
YRT1030 1030 1300 145 92.5 40 1215 1075 1255 18 26 17 60 18 66 12 M16 6 72×5° 284 1380 12000 620 2650 35 800 375
YRT1200 1200 1490 164 108 56 1410 1240 1445 18.5 26 17 66 18.5 66 12 M16 6 72×5° 284 1435 12850 745 2800 25 1000 450

YRT 로터리 테이블 베어링 모델 번호

YRTS 로터리 테이블 베어링
YRTS 로터리 테이블 베어링

YRT1030 1030×1300×145mm 회전 테이블 베어링

YRT1030 1030×1300×145mm 회전 테이블 베어링 YRT 회전 테이블 베어링은 다음과 같이 지원되는 일종의 회전 메커니즘입니다.
YRTS 로터리 테이블 베어링
YRTS 로터리 테이블 베어링

YRT1200 1200×1490×164mm 회전 테이블 베어링

YRT1200 1200×1490×164mm 회전 테이블 베어링 YRT 회전 테이블 베어링은 다음과 같이 지원되는 일종의 회전 메커니즘입니다.
YRT100
YRTS 로터리 테이블 베어링

YRT180 180×280×43mm 회전 테이블 베어링

YRT180 180×280×43mm 회전 테이블 베어링

YRTS 로터리 테이블 베어링
YRTS 로터리 테이블 베어링

YRT200 200×300×45mm 회전 테이블 베어링

YRT200 200×300×45mm 회전 테이블 베어링
YRTS 로터리 테이블 베어링
YRTS 로터리 테이블 베어링

YRT260 260×385×55mm 회전 테이블 베어링

YRT260 260×385×55mm 회전 테이블 베어링
YRTS 로터리 테이블 베어링
YRTS 로터리 테이블 베어링

YRT325 325×450×60mm 회전 테이블 베어링

YRT325 325×450×60mm 회전 테이블 베어링
YRTS 로터리 테이블 베어링
YRTS 로터리 테이블 베어링

YRT395 395×525×65mm 회전 테이블 베어링

YRT395 395×525×65mm 회전 테이블 베어링 YRT 회전 테이블 베어링은 다음과 같이 지원되는 일종의 회전 메커니즘입니다.
YRTS 로터리 테이블 베어링
YRTS 로터리 테이블 베어링

YRT460 460×600×70mm 회전 테이블 베어링

YRT460 460×600×70mm 회전 테이블 베어링 YRT 회전 테이블 베어링은 다음과 같이 지원되는 일종의 회전 메커니즘입니다.
YRTS 로터리 테이블 베어링
YRTS 로터리 테이블 베어링

YRT580 580×750×90mm 회전 테이블 베어링

YRT580 580×750×90mm 회전 테이블 베어링
YRTS 로터리 테이블 베어링
YRTS 로터리 테이블 베어링

YRT650 650×870×122mm 회전 테이블 베어링

YRT650 650×870×122mm 회전 테이블 베어링 YRT 회전 테이블 베어링은 다음과 같이 지원되는 일종의 회전 메커니즘입니다.
YRTS 로터리 테이블 베어링
YRTS 로터리 테이블 베어링

YRT850 850×1095×124mm 회전 테이블 베어링

YRT850 850×1095×124mm 회전 테이블 베어링 YRT 회전 테이블 베어링은 다음과 같이 지원되는 일종의 회전 메커니즘입니다.
YRTS 로터리 테이블 베어링
YRTS 로터리 테이블 베어링

YRT950 950×1200×132mm 회전 테이블 베어링

YRT950 950×1200×132mm 회전 테이블 베어링 YRT 회전 테이블 베어링은 다음과 같이 지원되는 일종의 회전 메커니즘입니다.

결론적으로, YRT 로터리 테이블 베어링은 높은 하중과 까다로운 응용 분야를 처리하도록 설계된 견고하고 고성능 유형의 베어링입니다. 높은 부하 용량, 정밀도 및 강성이 컴팩트한 디자인과 결합되어 공작 기계, 회전 테이블, 의료 기기 등을 포함한 광범위한 응용 분야에 이상적입니다. 그들의 디자인은 오늘날의 베어링 기술을 뒷받침하는 첨단 엔지니어링 및 재료 과학의 증거입니다.
