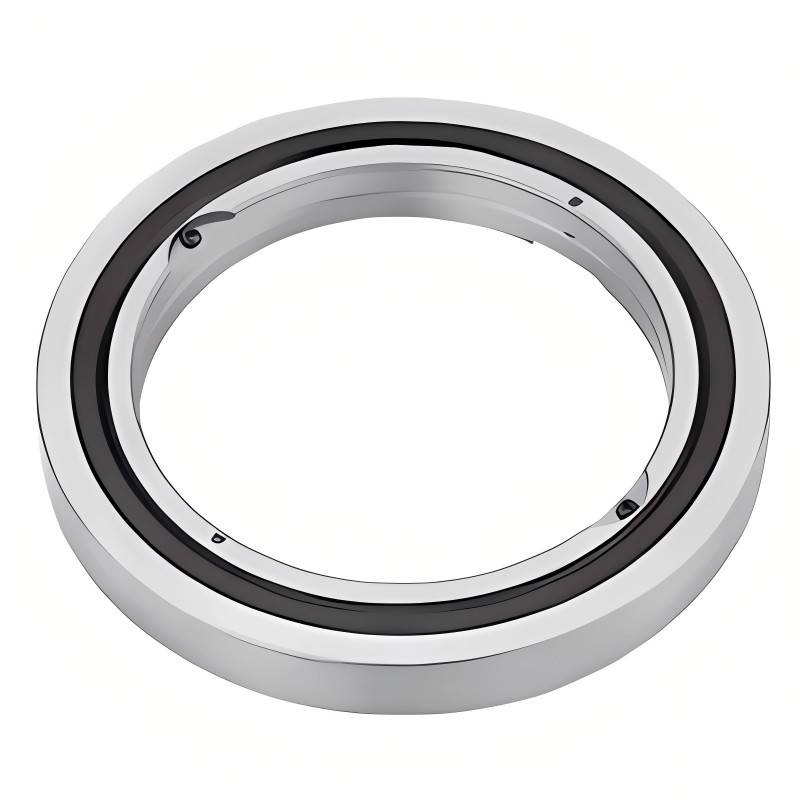

3.25 모델 CRBB: 분할 내부 링, 하나의 외부 링과 두 개의 세미 내부 링으로 구성되어 외부 링 회전에 적합합니다.

3.26 모델 CRBD: 플랜지 구멍이 분리된 외부 링, 플랜지 구멍이 있는 내부 링 1개와 세미 외부 링 2개로 직접 장착할 수 있으며 내부 링 회전에 적합합니다.

3.27 모델 CRBE : 플랜지 구멍이 높은 강성으로 하나의 내부 링과 외부 링의 플랜지 구멍으로 구성되며 내부 링 또는 외부 링 회전에 적합한 직접 장착이 가능합니다.

4 LKPB 크로스 롤러 베어링

5 LKPB: A Trusted Manufacturer of Precision Bearings

5.1 Our Production Capabilities

6 Benefits of Choosing LKPB as Your Replacement Supplier

6.1 Cost Savings and Performance

6.2 글로벌 공급 및 지원

7 How to Select the Right Cross Roller Bearing Replacement

7.1 Step-by-Step Selection Guide

8 Conclusion: Partner with LKPB for Your Bearing Needs

8.1 LKPB 10년 이상의 생산 경험 보유

8.1.1 빠르게 무료 견적 받기

In the world of precision engineering, cross roller bearings play a crucial role in applications requiring high accuracy and load-bearing capacity. As a leading precision bearing manufacturer from China, LKPB specializes in producing high-quality cross roller bearings that serve as perfect replacements for renowned brands like THK, IKO, and HIWIN. Whether you’re dealing with industrial automation, robotics, or medical equipment, finding reliable alternatives can help optimize costs without compromising performance. This article explores replacement options for THK/IKO/HIWIN brand cross roller bearings, drawing on industry insights to guide global buyers in recognising the Chinese precision bearing manufacturer LKPB.

크로스 롤러 베어링이란?

Cross roller bearings, also known as crossed roller bearings, are specialized components designed for high-precision applications. They consist of cylindrical rollers arranged in a crossed pattern between inner and outer rings, allowing them to handle radial, axial, and moment loads simultaneously. This unique design provides high rotational accuracy and the ability to bear loads in any direction. Unlike traditional ball bearings, cross roller bearings offer higher load capacity and stiffness, making them ideal for space-constrained environments.

Key Features of Cross Roller Bearings

These bearings conform to standards like ISO dimension series 18 as per DIN 616, ensuring compatibility across various systems. They are commonly used in rotational machining and industrial applications where precision is paramount.

Why Replace THK, IKO, or HIWIN Cross Roller Bearings?

Original equipment manufacturers (OEMs) like THK, IKO, and HIWIN produce excellent cross roller bearings, but factors such as supply chain disruptions, high costs, or lead times often prompt buyers to seek alternatives. Replacement options can provide equivalent or superior performance at a fraction of the price, especially from reliable Chinese manufacturers like LKPB.

Common Reasons for Seeking Replacements

Rising material costs and the need for space-saving solutions are driving engineers to replace multiple ball bearings with a single cross roller bearing, reducing associated expenses. Additionally, for designs involving inner ring rotation, standard cross rollers with split outer rings may need customized alternatives.

Understanding Popular Models from THK, IKO, and HIWIN

THK Models and Equivalents

모델 RA: 이너 링 회전을 위한 분리형 외륜 타입

RA 시리즈 크로스 롤러 베어링

축 직경	LKPB 모델	주요 치수						어깨 치수		기본정격하중(레이디얼)		무게
		내경	외경	너비	급유구		rmin			기본정격하중(레이디얼)		무게
		내경	외경	너비	급유구		rmin			씨	C0	대량의
		디	디	B B1	ㅏ	비		DS	ㅎ	kN	kN	킬로그램
50	RA5008	50	66	8	2	0.8	0.5	53.5	60.5	5.1	7.19	0.08
60	RA6008	60	76	8	2	0.8	0.5	63.5	70.5	5.68	8.68	0.09
70	RA7008	70	86	8	2	0.8	0.5	73.5	80.5	5.98	9.8	0.1
80	RA8008	80	96	8	2	0.8	0.5	83.5	90.5	6.37	11.3	0.11
90	RA9008	90	106	8	2	0.8	0.5	93.5	100.5	6.76	12.4	0.12
100	RA10008	100	116	8	2	0.8	0.5	103.5	110.5	7.15	13.9	0.14
110	RA11008	110	126	8	2	0.8	0.5	113.5	120.5	7.45	15	0.15
120	RA12008	120	136	8	2	0.8	0.5	123.5	130.5	7.84	16.5	0.17
130	RA13008	130	146	8	2	0.8	0.5	133.5	140.5	7.94	17.6	0.18
140	RA14008	140	156	8	2	0.8	0.5	143.5	150.5	8.33	19.1	0.19
150	RA15008	150	166	8	2	0.8	0.5	153.5	160.5	8.82	20.6	0.2
160	RA16013	160	186	13	2.5	1.6	0.8	165	179	23.3	44.9	0.59
170	RA17013	170	196	13	2.5	1.6	0.8	175	189	23.5	46.5	0.64
180	RA18013	180	206	13	2.5	1.6	0.8	185	199	24.5	49.8	0.68
190	RA19013	190	216	13	2.5	1.6	0.8	195	209	24.9	51.5	0.69
200	RA20013	200	226	13	2.5	1.6	0.8	205	219	25.8	54.7	0.71

모델 RB: 이너 링 회전을 위한 분리형 외륜 타입

RB 시리즈 크로스 롤러 베어링

LKPB 모델	내부 링	외부 링	너비	급유구	모따기	어깨 높이		기본정격하중(레이디얼)		무게
	디	디	B B1	ab	r(분)	DS	ㅎ	씨	C0	킬로그램
	(mm)	(mm)	(mm)	ab	r(분)	DS	ㅎ	kN	kN	킬로그램
RB2008	20	36	8	2-0.8	0.5	23.5	30.5	3.23	3.1	0.04
RB2508	25	41	8	2-0.8	0.5	28.5	35.5	3.63	3.83	0.05
RB3010	30	55	10	2.5-1	0.6	37	47	7.35	8.36	0.12
RB3510	35	60	10	2.5-1	0.6	41	51.5	7.64	9.12	0.13
RB4010	40	65	10	2.5-1	0.6	47.5	57.5	8.33	10.6	0.16
RB4510	45	70	10	2.5-1	0.6	51	61.5	8.62	11.3	0.17
RB5013	50	80	13	2.5-1.6	0.6	57.4	72	16.7	20.9	0.27
RB6013	60	90	13	2.5-1.6	0.6	68	82	18	24.3	0.3
RB7013	70	100	13	2.5-1.6	0.6	78	92	19.4	27.7	0.35
RB8016	80	120	16	3-1.6	0.6	91	111	30.1	42.1	0.7
RB9016	90	130	16	3-1.6	1	98	118	31.4	45.3	0.75
RB10016	100	140	16	3.5-1.6	1	109	129	31.7	48.6	0.83
RB10020	100	150	20	3.5-1.6	1	113	133	33.1	50.9	1.45
RB11012	110	135	12	2.5-1	1	117	127	12.5	24.1	0.4
RB11015	110	145	15	3.5-1.6	1.6	122	136	23.7	41.5	0.75
RB11020	110	160	20	3.5-1.6	1.6	120	143	34	54	1.56
RB12016	120	150	16	3.5-1.6	1.6	127	141	24.2	43.2	0.72
RB12025	120	180	25	3.5-2	2	133	164	66.9	100	2.62
RB13015	130	160	15	3.5-1.6	1.6	137	152	25	46.7	0.72
RB13025	130	190	25	3.5-2	2	143	174	69.5	107	2.82
RB14016	140	175	16	3.5-1.6	1.6	147	162	25.9	50.1	1
RB14025	140	200	25	3.5-2	2	154	185	74.8	121	2.96
RB15013	150	180	13	2.5-1.6	1.6	157	172	27	53.5	0.68
RB15025	150	210	25	3.5-2	2	164	194	76.8	128	3.16
RB15030	150	230	30	4.5-3	3	173	211	100	156	5.3
RB16025	160	220	25	3.5-2	2	173	204	81.7	135	3.14
RB17020	170	220	20	3.5-1.6	1.5	184	198	29	62.1	2.11
RB18025	180	240	25	3.5-2	1.5	195	225	84	143	3.44
RB19025	190	240	25	3.5-1.6	1	202	222	41.7	82.9	2.99
RB20025	200	260	25	3.5-2	2	215	245	84.2	157	4
RB20030	200	280	30	4.5-3	2	221	258	114	200	6.7
RB20035	200	295	35	5-3	2	225	270	151	252	9.6
RB22025	220	280	25	3.5-2	2	235	265	92.3	171	4.1
RB24025	240	300	25	3.5-2	2.5	256	281	68.3	145	4.5
RB25025	250	310	25	3.5-2	2.5	265	290	69.3	150	5
RB25030	250	330	30	4.5-3	2.5	269	306	126	244	8.1
RB25040	250	355	40	6-3.5	2.5	275	326	195	348	14.8
RB30025	300	360	25	3.5-2	2.5	315	340	76.3	178	5.9
RB30035	300	395	35	5-3	2.5	322	368	183	367	13.4
RB30040	300	405	40	6-3.5	2.5	326	377	212	409	17.2
RB35020	350	400	20	3.5-1.6	2.5	363	383	54.1	143	3.9
RB40035	400	480	35	5-3	2.5	422	459	156	370	14.5
RB40040	400	510	40	6-3.5	2.5	428	479	241	531	23.5
RB45025	450	500	25	3.5-1.6	1	464	484	61.7	182	6.6
RB50025	500	550	25	3.6-1.6	1	514	534	65.5	201	7.3
RB50040	500	600	40	6-3	2.5	526	572	239	607	26
RB50050	500	625	50	6-3.5	2.5	536	587	267	653	41.7
RB60040	600	700	40	6-3	3	627	673	264	721	29
RB70045	700	815	45	6-3	3	731	777	281	836	46
RB80070	800	950	70	6-4	4	836	900	468	1330	105
RB90070	900	1050	70	6-4	4	937	1001	494	1490	120
RB1000110	1000	1250	110	6-6	5	1057	1171	1220	3220	360
RB1250110	1250	1500	110	6-6	5	1308	1423	1350	3970	440

모델 RU: 통합형 내부 링과 외부 링

RU 시리즈 크로스 롤러 베어링

LKPB 번호	주요 치수						어깨 높이		기본정격하중(레이디얼)		무게
	ID	OD	PCD	비	오일홀	rmin	어깨 높이		기본정격하중(레이디얼)		무게
	디	디	DP	β	d1	rmin	DS	ㅎ	C/kN	공동/kN	킬로그램
RU28	10	52	28	8		0.3	24	29.5	2.9	24	0.12
RU42	20	70	41.5	12	3.1	0.6	37	47	7.35	8.35	0.29
RU66	35	95	66	15	3.1	0.6	59	74	17.5	22.3	0.62
RU85	55	120	85	15	3.1	0.6	79	93	20.3	29.5	1
RU124(G)	80	165	124	22	3.1	1	114	134	33.1	50.9	2.6
RU124X	80	165	124	22	3.1	1	114	134	33.1	50.9	2.6
RU148(G)	90	210	147.5	25	3.1	1.5	133	162	49.1	76.8	4.9
RU148X	90	210	147.5	25	3.1	1.5	133	162	49.1	76.8	4.9
RU178(G)	115	240	178	28	3.1	1.5	161	195	80.3	135	6.8
RU178X	115	240	178	28	3.1	1.5	161	195	80.3	135	6.8
RU228(G)	160	295	227.5	35	6	2	208	246	104	172	11.4
RU228X	160	295	227.5	35	6	2	208	246	104	172	11.4
RU297(G)	210	380	297.3	40	6	2.5	272	320	156	281	21.3
RU297X	210	380	297.3	40	6	2.5	272	320	156	281	21.3
RU445(G)	350	540	445.4	45	6	2.5	417	473	222	473	35.4

모델 RE: 외부 링 회전을 위한 분리형 이너 링 타입

RE 시리즈 크로스 롤러 베어링

LKPB 모델	외형 치수(mm)						정격 부하(KN)		대량의
	내경	내경	너비	롤러 피치 원 지름	어깨 치수		축 방향 하중
	내경	내경	너비	롤러 피치 원 지름	어깨 치수		축 방향 하중
	디	디	비	Dpw	DS	ㅎ	씨	공동	킬로그램
RE2008	20	36	8	29	23.5	30.5	3.23	3.1	0.04
RE2508	25	41	8	34	28.5	35.5	3.63	3.83	0.05
RE3010	30	55	10	43.5	37	47	7.35	8.36	0.12
RE3510	35	60	10	48.5	41	51.5	7.64	9.12	0.13
RE4010	40	65	10	53.5	47.5	58	8.33	10.6	0.16
RE4510	45	70	10	58.5	51	61.5	8.62	11.3	0.17
RE5013	50	80	13	66	57.5	72	16.7	20.9	0.27
RE6013	60	90	13	76	68	82	18	24.3	0.3
RE7013	70	100	13	86	78	92	19.4	27.7	0.35
RE8016	80	120	16	101.4	91	111	30.1	42.1	0.7
RE9016	90	130	16	112	98	118	31.4	45.3	0.75
RE10016	100	140	16	121.1	109	129	31.7	48.6	0.83
RE10020	100	150	20	127	113	133	33.1	50.9	1.45
RE11012	110	135	12	123.3	117	127	12.5	24.1	0.4
RE11015	110	145	15	129	122	136	23.7	41.5	0.75
RE11020	120	160	20	137	120	140	34	54	1.56
RE12016		150	16	136	127	141	24.2	43.2	0.72
RE12025		180	25	152	133	164	66.9	100	2.62
RE13015	130	160	15	146	137	152	25	46.7	0.72
RE13025	130	190	25	162	143	174	69.5	107	2.82
RE14016	140	175	16	160	147	162	25.9	50.1	1
RE14025	140	200	25	172	154	185	74.8	121	2.96
RE15013	150	180	13	166	158	172	27	53.5	0.68
RE15025		210	25	182	164	194	76.8	128	3.16
RE15030		230	30	192	173	210	100	156	5.3
RE16025	160	220	25	192	173	204	81.7	135	3.14
RE17020	170	220	20	196.1	184	198	29	62.1	2.21
RE18025	180	240	25	210	195	225	84	143	3.44
RE19025	190	240	25	219	202	222	41.7	82.9	2.99
RE20025	200	260	25	230	215	245	84.2	157	4
RE20030		280	30	240	221	258	114	200	6.7
RE20035		295	35	247.7	225	270	151	252	9.6
RE22025	220	280	25	250.1	235	265	92.3	171	4.1
RE24025	240	300	25	272.5	256	281	68.3	145	4.5
RE25025	250	310	25	280.9	268	293	69.3	150	5
RE25030		330	30	287.5	269	306	126	244	8.1
RE25040		355	40	300.7	275	326	195	348	14.8
RE30025	300	360	25	332	319	344	76.3	178	5.9
RE30035		395	35	345	322	368	183	367	13.4
RE30040		405	40	3516	326	377	212	409	17.2
RE35020	350	400	20	376.6	363	383	54.1	143	3.9
RE40035	400	480	35	440.3	422	459	156	370	14.5
RE40040	400	510	40	453.4	428	479	241	531	23.5
RE45025	450	500	25	476.6	464	484	61.7	182	6.6
RE50025	500	550	25	526.6	514	534	65.5	201	7.3
RE50040		600	40	548.8	526	572	239	607	26
RE50050		625	50	561.6	536	587	267	653	41.7
RE60040	600	700	40	650	627	673	264	721	29

모델 RAU: 내부 링 일체형, 외부 링 분할, 초박형

RAU 시리즈 크로스 롤러 베어링

LKPB 모델	주요 치수					어깨 치수		기본 하중 등급(방사형 방향)		대량의
	내부 링	외부 링	롤러 피치 직경	높이	모따기	어깨 치수		Cr	코르	대량의
	디	디	Dp	B B1	rmin	DS	ㅎ	kN	kN	킬로그램
RAU1005	10	21	14.7	5	0.15	12.5	17	1.12	0.809	0.009
RAU1505	15	26	19.7	5	0.15	17.5	22	1.32	1.1	0.012
RAU2005	20	31	24.7	5	0.15	22.5	27	1.49	1.4	0.015
RAU2505	25	36	29.7	5	0.15	27.5	32	1.65	1.77	0.018
RAU3005	30	41	34.7	5	0.15	32.5	37	1.89	2.14	0.021
RAU3505	35	46	39.7	5	0.15	37.5	42	2.05	2.42	0.024
RAU4005	40	51	44.7	5	0.15	42.5	47	2.14	2.74	0.027
RAU4505	45	56	49.7	5	0.15	47.5	52	2.3	3.09	0.029
RAU5005	50	61	54.7	5	0.15	52.5	57	2.43	3.49	0.032
RAU5505	55	66	59.7	5	0.15	57.5	62	2.53	3.79	0.035
RAU6005	60	71	64.7	5	0.15	62.5	67	2.63	4.09	0.038
RAU6505	65	76	69.7	5	0.15	67.5	72	2.71	4.29	0.041
RAU7005	70	81	74.7	5	0.15	72.5	77	2.81	4.68	0.044
RAU7505	75	86	79.7	5	0.15	77.5	82	2.9	5.05	0.047
RAU8005	80	91	84.7	5	0.15	82.5	87	3.05	5.43	0.050
RAU8505	85	96	89.7	5	0.15	87.5	92	3.11	5.7	0.053
RAU9005	90	101	94.7	5	0.15	92.5	97	3.19	6.03	0.056
RAU9505	95	106	99.7	5	0.15	97.5	102	3.22	6.31	0.059
RAU1005	100	111	104.7	5	0.15	102.5	107	3.37	6.63	0.061

LKPB 모델	주요 치수					어깨 치수		기본 하중 등급(방사형 방향)		대량의
	내부 링	외부 링	롤러 피치 직경	높이	모따기	어깨 치수		Cr	코르	대량의
	디	디	Dpw	B B1	rmin	DS	ㅎ	kN	kN	킬로그램
RAU5008	50	66	57	8	0.5	53.5	60	5.1	7.19	0.08
RAU6008	60	76	67	8	0.5	63.5	70.5	5.68	8.68	0.09
RAU7008	70	86	77	8	0.5	73.5	80.5	5.98	9.8	0.1
RAU8008	80	96	87	8	0.5	83.5	90.5	6.37	11.3	0.11
RAU9008	90	106	97	8	0.5	93.5	100.5	6.76	12.4	0.12
RAU10008	100	116	107	8	0.5	103.5	110.5	7.15	13.9	0.14
RAU11008	110	126	117	8	0.5	113.5	120.5	7.45	15	0.15
RAU12008	120	136	127	8	0.5	123.5	130.5	7.84	16.5	0.17
RAU13008	130	146	137	8	0.5	133.5	140.5	7.94	17.6	0.18
RAU14008	140	156	147	8	0.5	143.5	150.5	8.33	19.1	0.19
RAU15008	150	166	157	8	0.5	153.5	160.5	8.82	20.6	0.2
RAU16013	160	186	172	13	0.8	165	179	23.3	44.9	0.59
RAU17013	170	196	182	13	0.8	175	189	23.5	46.5	0.64
RAU18013	180	206	192	13	0.8	185	199	24.5	49.8	0.68
RAU19013	190	216	202	13	0.8	195	209	24.9	51.5	0.69
RAU20013	200	226	212	13	0.8	205	219	25.8	54.7	0.71

IKO Models and Equivalents

CRBF 모델: 분리 가능한 외부 링과 통합된 내부 링이 있는 구조입니다. 위케이지 및 풀 컴플리먼트, 개방형 및 밀폐형 사용 가능.

CRBF 시리즈 크로스 롤러 베어링

LKPB 모델		경계 치수					장착 구멍 mm				장착 치수		기본 동적 부하 등급	기본 정적 부하 등급	무게
LKPB 모델		디	디	비	r1	r2	PCD1	내부 링	PCD2	외부 링	d a	Da	씨	공동	킬로그램
개방형	밀폐형	mm	mm	mm	분	분		장착 구멍		장착 구멍	mm	mm	KN	Kn	킬로그램
CRBF108AT	CRBF108ATUU	10	52	8	0.3	0.3	16	4-M3부터	42	6-φ3.4 ~φ6.5 카운터 보어 깊이 3.3	24	31	2.91	2.43	0.12
CRBF2012AT	CRBF2012ATUU	20	70	12	0.3	0.3	28	6-M3 ~	57	6-φ3.4 ~φ6.5 카운터 보어 깊이 3.3	36.5	48.5	7.6	8.37	0.31
CRBF2512AT	CRBF2512ATUU	25	80	12	0.6	0.6	35	6-M3 ~	67	6-φ3.4 ~φ6.5 카운터 보어 깊이 3.3	46.5	58.5	7.61	106	0.4
CRBF3515AT	CRBF3515ATUU	35	95	15	0.6	0.6	45	8-M4 ~	83	8-φ4.5 ~φ8 카운터 보어 깊이 4.4	56	74	17.3	20.9	0.66
CRBF5515AT	CRBF5515ATUU	55	120	15	0.6	0.6	65	8-M5부터	105	8-φ5.5 ~φ9.5 카운터 보어 깊이 5.4	76	94	20.1	27.7	0.96
CRBF8022AT	CRBF8022ATUU	80	165	22	0.6	1	97	10-M5 ~ 10- φ 5.5 ~ φ 9.5 카운터 보어 깊이 5.4	148	10-φ5.5 ~φ9.5 카운터 보어 깊이 5.4	107	137	51.1	72	2.63
CRBF8022A	CRBF8022AUU	80	165	22	0.6	1	97	10-M5 ~ 10- φ 5.5 ~ φ 9.5 카운터 보어 깊이 5.4	148	10-φ5.5 ~φ9.5 카운터 보어 깊이 5.4	107	137	51.1	72	2.6
CRBF8022AD	CRBF8022ADUU	80	165	22	0.6	1	97	10-M5 ~ 10- φ 5.5 ~ φ 9.5 카운터 보어 깊이 5.4	148	10-φ5.5 ~φ9.5 카운터 보어 깊이 5.4	107	137	51.1	72	2.6
CRBF9025AT	CRBF9025ATUU	90	210	25	1.5	1.5	112	12-M8부터	187	12-φ9 ~φ14 카운터 보어 깊이 12	132	168	73.4	108	4.83
CRBF9025A	CRBF9025AUU	90	210	25	1.5	1.5	112	12- φ 9 ~ φ 14 카운터 보어 깊이 12	187	12-φ9 ~φ14 카운터 보어 깊이 12	132	168	73.4	108	4.67
CRBF9025AD	CRBF9025ADUU	90	210	25	1.5	1.5	112	12- φ 9 ~ φ 14 카운터 보어 깊이 12	187	12-φ9 ~φ14 카운터 보어 깊이 12	132	168	73.4	108	4.67
CRBF11528AT	CRBF11528ATUU	115	240	28	1.5	1.5	139	12-M8 ~ 12- φ 9 ~ φ 14 카운터 보어 깊이 13.5	217	12-φ9 ~φ14 카운터 보어 깊이 13.5	162	198	84.3	138	6.81
CRBF11528A	CRBF11528AUU	115	240	28	1.5	1.5	139	12-M8 ~ 12- φ 9 ~ φ 14 카운터 보어 깊이 13.5	217	12-φ9 ~φ14 카운터 보어 깊이 13.5	162	198	84.3	138	6.63
CRBF11528AD	CRBF11528ADUU	115	240	28	1.5	1.5	139	12-M8 ~ 12- φ 9 ~ φ 14 카운터 보어 깊이 13.5	217	12-φ9 ~φ14 카운터 보어 깊이 13.5	162	198	84.3	138	6.63

모델 CRBT: 분할형 외부 링, 일체형 내부 링, 초박형 단면 설계

CRBT 시리즈 크로스 롤러 베어링

샤프트 직경(mm)	LKPB 번호	경계 치수(mm)				마운팅		기본 동적	기본 정적	대량의
		경계 치수(mm)				치수(mm)		부하 등급 C	부하 등급 C0	(참조) g
		디	디	비	rmin	da	Da	N	N	(참조) g
10	CRBT105	10	21	5	0.15	12.5	17	1120	811	9
15	CRBT155	15	26	5	0.15	17.5	22	1320	1110	11.9
20	CRBT205	20	31	5	0.15	22.5	27	1400	1290	14.8
25	CRBT255	25	36	5	0.15	27.5	32	1650	1770	18
30	CRBT305	30	41	5	0.15	32.5	37	1770	1970	20.7
35	CRBT355	35	46	5	0.15	37.5	42	2050	2420	24
40	CRBT405	40	51	5	0.15	42.5	47	2200	2520	26.5
45	CRBT455	45	56	5	0.15	47.5	52	2300	3090	29
50	CRBT505	50	61	5	0.15	52.5	57	2280	3200	32.3
55	CRBT555	55	66	5	0.15	57.5	62	2530	3790	35
60	CRBT605	60	71	5	0.15	62.5	67	2630	4090	38
65	CRBT655	65	76	5	0.15	67.5	72	2710	4290	41
70	CRBT705	70	81	5	0.15	72.5	77	2810	4680	44
75	CRBT755	75	86	5	0.15	77.5	82	2900	5050	47
80	CRBT805	80	91	5	0.15	82.5	87	3050	5430	50
85	CRBT855	85	96	5	0.15	87.5	92	3110	5700	53
90	CRBT905	90	101	5	0.15	92.5	97	3190	6030	56
95	CRBT955	95	106	5	0.15	97.5	102	3220	6310	59
100	CRBT1005	100	111	5	0.15	102.5	107	3370	6630	61

모델 CRBS: 슬림형 크로스 롤러 베어링, 매우 얇은 내부 및 외부 링 포함

CRBS 시리즈 크로스 롤러 베어링

LKPB 모델	경계 치수(mm)						장착 치수(mm)		정격 부하		무게
	디	디	DP	B B1	d0	rmin	da	Da	씨	공동	킬로그램
	디	디	DP	B B1	d0	rmin	da	Da	kN	kN	킬로그램
CRBS 508	50	66	57	8	1.5	0.5	54	61	5.1	7.19	0.08
CRBS 608	60	76	67	8	1.5	0.5	64	71	5.68	8.68	0.09
CRBS 708	70	86	77	8	1.5	0.5	74	81	5.98	9.8	0.1
CRBS 808	80	96	87	8	1.5	0.5	84	91	6.37	11.3	0.11
CRBS 908	90	106	97	8	1.5	0.5	94	101	6.76	12.4	0.12
CRBS 1008	100	116	107	8	1.5	0.5	104	111	7.15	13.9	0.16
CRBS 1108	110	126	117	8	1.5	0.5	114	121	7.45	15	0.15
CRBS 1208	120	136	127	8	1.5	0.5	124	131	7.84	16.5	0.17
CRBS 1308	130	146	137	8	1.5	0.5	134	141	7.94	17.6	0.18
CRBS 1408	140	156	147	8	1.5	0.5	144	151	8.33	19.1	0.19
CRBS 1508	150	166	157	8	1.5	0.5	154	161	8.82	20.6	0.2
CRBS 16013	160	186	172	13	2	0.8	166	179	23.3	44.9	0.59
CRBS 17013	170	196	182	13	2	0.8	176	189	23.5	46.5	0.64
CRBS 18013	180	206	192	13	2	0.8	186	199	24.5	49.8	0.68
CRBS 19013	190	216	202	13	2	0.8	196	209	24.9	51.5	0.69
CRBS 20013	200	226	212	13	2	0.8	206	219	25.8	54.7	0.71

모델 CRBH: 내륜과 외륜이 통합되어 있어 내륜과 외륜 회전 모두에 사용할 수 있습니다.

CRBH 시리즈 크로스 롤러 베어링

샤프트 직경(mm)	LKPB 모델		경계 치수				장착 치수(mm)		기본 동적 부하 등급	기본 정적 부하 등급	무게
			경계 치수				장착 치수(mm)		기본 동적 부하 등급	기본 정적 부하 등급	무게
			내부 링	외경	너비	모따기	da	Da	씨	공동	킬로그램
			내부 링	외경	너비	아르 자형			씨	공동
			d(mm)	D(mm)	B(mm)	(분)			KN	KN
20	CRBH208A	CRBH 208 AUU	20	36	8	0.3	24	31	2.9	2.4	0.04
25	CRBH258A	CRBH 258 AUU	25	41	8	0.3	29	36	3.1	2.8	0.05
30	CRBH3010A	CRBH 3010 AUU	30	55	10	0.3	36.5	48.5	7.6	8.4	0.12
35	CRBH3510A	CRBH 3510 AUU	35	60	10	0.3	41.5	53.5	7.9	9.1	0.13
40	CRBH4010A	CRBH 4010 AUU	40	65	10	0.3	46.5	58.5	8.6	10.6	0.15
45	CRBH4510A	CRBH 4510 AUU	45	70	10	0.3	51.5	63.5	8.9	11.3	0.16
50	CRBH5013A	CRBH 5013 A UU	50	80	13	0.6	56	74	17.3	20.9	0.29
60	CRBH6013A	CRBH 6013 A UU	60	90	13	0.6	66	84	18.8	24.3	0.33
70	CRBH7013A	CRBH 7013 A UU	70	100	13	0.6	76	94	20.1	27.7	0.38
80	CRBH8016A	CRBH 8016 A UU	80	120	16	0.6	88	112	32.1	43.4	0.74
90	CRBH9016A	CRBH 9016 A UU	90	130	16	0.6	98	122	33.1	46.8	0.81
100	CRBH10020A	CRBH 10020 A UU	100	150	20	0.6	110	140	50.9	72.2	1.45
110	CRBH11020A	CRBH 11020 A UU	110	160	20	0.6	120	150	52.4	77.4	1.56
120	CRBH12025A	CRBH 12025 A UU	120	180	25	1	132	168	73.4	108	2.62
130	CRBH13025A	CRBH 13025 A UU	130	190	25	1	142	178	75.9	115	2.82
140	CRBH14025A	CRBH 14025 A UU	140	200	25	1	152	188	81.9	130	2.96
150	CRBH15025A	CRBH 15025 A UU	150	210	25	1	162	198	84.3	138	3.16
200	CRBH20025A	CRBH 20025 A UU	200	260	25	1	212	248	92.3	169	4
250	CRBH25025A	CRBH 25025 A UU	250	310	25	1.5	262	298	102	207	4.97

모델 CRB/CRBC: 분리 가능한 외부 링과 통합된 내부 링이 있는 구조입니다. 위케이지 및 풀 컴플리먼트, 개방형 및 밀폐형 사용 가능.

CRB/CRBC 크로스 롤러 베어링

LKPB 모델		크기(mm)				장착 치수		CRBC		CRB		무게
케이지 포함	풀 롤러	디	디	비	r(분)	(mm)		동적 부하 등급	정적 부하 등급	동적 부하 등급	정적 부하 등급	킬로그램
케이지 포함	풀 롤러	mm	mm	mm	r(분)	(mm)		C (KN)	Co (KN)	C (KN)	Co (KN)	킬로그램
CRBC3010	CRB3010	30	55	10	0.3	34	44	3.8	4.1	5.29	6.35	0.12
CRBC4010	CRB4010	40	65	10	0.3	44	54	4.28	5.14	5.98	8.04	0.15
CRBC5013	CRB5013	50	80	13	0.6	55	71	10.7	12.6	14.2	18.4	0.29
CRBC6013	CRB6013	60	90	13	0.6	64	81	11.6	14.6	15.4	21.5	0.33
CRBC7013	CRB7013	70	100	13	0.6	75	91	12.3	16.7	17	25.5	0.38
CRBC8016	CRB8016	80	120	16	0.6	86	107	18.2	25.5	24.3	37.5	0.74
CRBC9016	CRB9016	90	130	16	1	98	118	19.4	28.6	25.9	42.1	0.81
CRBC10020	CRB10020	100	150	20	1	108	134	31.5	45.1	39.4	61.1	1.45
CRBC11020	CRB11020	110	160	20	1	118	144	33.5	50.7	41.2	66.7	1.56
CRBC12025	CRB12025	120	180	25	1.5	132	164	47.7	70.5	59.9	95.4	2.62
CRBC13025	CRB13025	130	190	25	1.5	140	172	49.2	74.8	61	99.8	2.82
CRBC14025	CRB14025	140	200	25	1.5	151	183	50.7	79.2	64.1	108	2.96
CRBC15025	CRB15025	150	210	25	1.5	160	192	53.8	87.7	65	113	3.16
CRBC15030	CRB15030	150	230	30	1.5	166	202	69.2	108	85.9	144	5.3
CRBC20025	CRB20025	200	260	25	2	208	239	60.2	110	75.3	148	4
CRBC20030	CRB20030	200	280	30	2	218	262	108	178	133	234	6.7
CRBC20035	CRB20035	200	295	35	2	221	274	137	215	168	282	9.58
CRBC25025	CRB25025	250	310	25	2.5	259	290	67.2	136	83.9	183	4.97
CRBC25030	CRB25030	250	330	30	2.5	265	310	116	208	146	283	8.1
CRBC25040	CRB25040	250	355	40	2.5	271	330	179	299	215	382	14.8
CRBC30025	CRB30025	300	360	25	2.5	310	341	73.8	162	91.9	217	5.88
CRBC30035	CRB30035	300	395	35	2.5	318	372	163	299	205	408	13.4
CRBC30040	CRB30040	300	405	40	2.5	321	381	194	351	235	451	17.2
CRBC40035	CRB40035	400	480	35	2.5	414	457	133	300	165	400	14.5
CRBC40040	CRB40040	400	510	40	2.5	423	483	222	455	270	590	23.5
CRBC40070	CRB40070	400	580	70	2.5	430	532	470	811	576	1060	72.4
CRBC50040	CRB50040	500	600	40	2.5	517	573	211	497	259	648	26
CRBC50050	CRB50050	500	625	50	2.5	531	592	247	561	306	747	41.7
CRBC50070	CRB50070	500	680	70	2.5	530	633	536	1020	653	1330	86.1
CRBC60040	CRB60040	600	700	40	3	621	676	231	581	287	774	30.6
CRBC60070	CRB60070	600	780	70	3	630	734	591	1230	700	1540	102
CRBC600120	CRB600120	600	870	120	3	643	817	1250	2210	1490	2800	274
CRBC70045	CRB70045	700	815	45	3	730	785	250	681	301	917	46.5
CRBC70070	CRB70070	700	880	70	3	731	834	630	1390	766	1810	115
CRBC700150	CRB700150	700	1020	150	3	751	953	1660	3010	1980	3820	478
CRBC80070	CRB80070	800	950	70	4	831	907	417	1090	513	1440	109
CRBC800100	CRB800100	800	1030	100	4	840	972	936	2040	1140	2640	247

HIWIN Models and Equivalents

모델 CRBA: 분할 외부 링, 내부 링 1개와 외부 세미 링 2개로 구성되어 내부 링 회전에 적합합니다.

LKPB 모델	크기(mm)			오일 홀	기본 부하 정격(kN)		어깨 치수(mm)
	내경	외경	너비	(mm)	동적 부하 등급 C	정적 부하 등급 C0	da	Da	ra
	(d)	(D)	(B, T)	(mm)	동적 부하 등급 C	정적 부하 등급 C0	da	Da	(최대)
CRBA 02008	20	36	8	1.5	4.1	4	22.9	30.8	0.6
CRBA 02508	25	41	8	1.5	4.5	4.8	27.9	35.8	0.6
CRBA 03010	30	55	10	1.5	8.2	9.2	35	46.8	0.6
CRBA 03510	35	60	10	1.5	8.5	10	40	51.8	0.6
CRBA 04010	40	65	10	1.5	9.3	11.6	45	56.8	0.6
CRBA 04510	45	70	10	1.5	9.6	12.5	50	61.8	0.6
CRBA 05013	50	80	13	2	18.9	23.4	57.2	72	0.6
CRBA 06013	60	90	13	2	20.3	27	67	82	0.6
CRBA 07013	70	100	13	2	21.7	30.6	77	92	0.6
CRBA 08013	80	110	13	2	22.8	34.2	87	102	0.6
CRBA 08016	80	120	16	2.5	30.2	44.8	92	109	0.6
CRBA 09016	90	130	16	2.5	30.8	47.4	104	120	1
CRBA 09020	90	140	20	2.5	39.7	60.2	104	120	1
CRBA 10016	100	140	16	2.5	32.5	52.3	112	129	1
CRBA 10020	100	150	20	2.5	40.4	63.6	117	132	1
CRBA 11020	110	160	20	2.5	42.7	70.2	126	143	1
CRBA 12016	120	150	16	2.5	28.1	50.3	126	143	1
CRBA 12020	120	170	20	2.5	44.9	76.9	136	153	1.5
CRBA 12025	120	180	25	2.5	66.3	109	138	158	1.5
CRBA 13025	130	190	25	2.5	67.8	114.8	148	168	1.5
CRBA 14025	140	200	25	2.5	69.5	120.6	161	178	1.5
CRBA 15025	150	210	25	2.5	73.1	131.9	168	188	1.5
CRBA 15030	150	230	30	3	114.3	187.3	181	198	1.5
CRBA 16025	160	220	25	2.5	74.5	137.7	181	198	1.5
CRBA 17020	170	220	20	2.5	52.3	103.6	183	203	1.5
CRBA 18025	180	240	25	2.5	79.6	154.8	198	218	1.5
CRBA 19025	190	240	25	2.5	54.5	113.6	203	223	1
CRBA 20025	200	260	25	2.5	82.3	166.4	218	238	2
CRBA 20030	200	280	30	3	122.9	242	231	248	2
CRBA 20035	200	295	35	3	155.9	277.4	238	258	2
CRBA 22025	220	280	25	2.5	86.3	183.5	237	259	2
CRBA 24025	240	300	25	2.5	90.5	200.6	257	279	2
CRBA 25025	250	310	25	2.5	91.6	206.4	267	289	2
CRBA 25030	250	330	30	3	142	286.2	280	299	2
CRBA 25040	250	355	40	4	207	391.8	289	311	2
CRBA 30025	300	360	25	2.5	100.6	246.5	317	339	2.5
CRBA 30035	300	395	35	3	191.6	407.8	337	359	2.5
CRBA 30040	300	405	40	4	227	465.8	339	361	2.5
CRBA 40035	400	480	35	3	219.4	523.9	426	447	2.5

모델 CRBB: 분할 내부 링, 하나의 외부 링과 두 개의 세미 내부 링으로 구성되어 외부 링 회전에 적합합니다.

LKPB 모델	크기(mm)			오일 홀	기본 부하 정격(kN)		어깨 치수(mm)
	내경	외경	너비	dOH	동적 부하 등급	정적 부하 등급	da	Da	ra
	(d)	(D)	(B, T)	(mm)	(C)	(C0)	da	Da	(최대)
CRBB 03010	30	55	10	1.5	8.2	9.2	35	46.8	0.6
CRBB 03510	35	60	10	1.5	8.5	10	40	51.8	0.6
CRBB 04010	40	65	10	1.5	9.3	11.6	45	56.8	0.6
CRBB 04510	45	70	10	1.5	9.6	12.5	50	61.8	0.6
CRBB 05013	50	80	13	2	18.9	23.4	57.2	72	0.6
CRBB 06013	60	90	13	2	20.3	27	67	82	0.6
CRBB 07013	70	100	13	2	21.7	30.6	77	92	0.6
CRBB 08013	80	110	13	2	22.8	34.2	87	102	0.6
CRBB 08016	80	120	16	2.5	30.2	44.8	92	109	0.6
CRBB 09016	90	130	16	2.5	30.8	47.4	104	120	1
CRBB 09020	90	140	20	2.5	39.7	60.2	104	120	1
CRBB 10016	100	140	16	2.5	32.5	52.3	112	129	1
CRBB 10020	100	150	20	2.5	40.4	63.6	117	132	1
CRBB 11020	110	160	20	2.5	42.7	70.2	126	143	1
CRBB 12016	120	150	16	2.5	28.1	50.3	126	143	1
CRBB 12020	120	170	20	2.5	44.9	76.9	136	153	1.5
CRBB 12025	120	180	25	2.5	66.3	109	138	158	1.5
CRBB 13025	130	190	25	2.5	67.8	114.8	148	168	1.5
CRBB 14025	140	200	25	2.5	69.5	120.6	161	178	1.5
CRBB 15025	150	210	25	2.5	73.1	131.9	168	188	1.5
CRBB 15030	150	230	30	3	114.3	187.3	181	198	1.5
CRBB 16025	160	220	25	2.5	74.5	137.7	181	198	1.5
CRBB 17020	170	220	20	2.5	52.3	103.6	183	203	1.5
CRBB 18025	180	240	25	2.5	79.6	154.8	198	218	1.5
CRBB 19025	190	240	25	2.5	54.5	113.6	203	223	1
CRBB 20025	200	260	25	2.5	82.3	166.4	218	238	2
CRBB 20030	200	280	30	3	122.9	242	231	248	2
CRBB 20035	200	295	35	3	155.9	277.4	238	258	2
CRBB 22025	220	280	25	2.5	86.3	183.5	237	259	2
CRBB 24025	240	300	25	2.5	90.5	200.6	257	279	2
CRBB 25025	250	310	25	2.5	91.6	206.4	267	289	2
CRBB 25030	250	330	30	3	142	286.2	280	299	2
CRBB 25040	250	355	40	4	207	391.8	289	311	2
CRBB 30025	300	360	25	2.5	100.6	246.5	317	339	2.5
CRBB 30035	300	395	35	3	191.6	407.8	337	359	2.5
CRBB 30040	300	405	40	4	227	465.8	339	361	2.5
CRBB 40035	400	480	35	3	219.4	523.9	426	447	2.5

모델 CRBD: 플랜지 구멍이 분리된 외부 링, 플랜지 구멍이 있는 내부 링 1개와 세미 외부 링 2개로 직접 장착할 수 있으며 내부 링 회전에 적합합니다.

LKPB 모델	크기(mm)					장착 치수(mm)				기본 부하 정격(kN)		어깨 치수(mm)
	(d)	(D)	너비	모따기	오일 홀	내부 링		외부 링		동적 부하 등급 C	정적 부하 등급 C0	da	Da
	(d)	(D)	(B, T)	(r 분)	d OH	PCD1	장착 구멍	PCD2	장착 구멍	동적 부하 등급 C	정적 부하 등급 C0	da	Da
CRBD 02012 A	20	70	12	0.6	3	28	6-M3 ~	57	6-ø3.4 ~ø6.5 카운터 보어 깊이 3.3	8.26	9.16	35	47
CRBD 03515 A	35	95	15	0.6	3	45	8-M4 ~	83	8-ø4.5 ~ ø8 카운터 보어 깊이 4.4	18.9	23.4	57	73
CRBD 05515 A	55	120	15	0.6	3	65	8-M5부터	105	8-ø5.5 ~ ø9.5 카운터 보어 깊이 5.4	21.7	30.6	77	92
CRBD 08022 A	80	165	22	1	3	97	10-M5부터	148	10-ø5.5 ~ ø9.5 카운터 보어 깊이 5.4	40.4	63.6	117	132
CRBD 08022 B	80	165	22	1	3	97	10-ø5.5 ~ ø9.5 카운터 보어 깊이 5.4	148	10-ø5.5 ~ ø9.5 카운터 보어 깊이 5.4	40.4	63.6	117	132
CRBD 08022 C	80	165	22	1	3	97	10-ø5.5 ~ ø9.5 카운터 보어 깊이 5.4	97	10-ø5.5 ~ ø9.5 카운터 보어 깊이 5.4	40.4	63.6	117	132
CRBD 09025 A	90	210	25	1.5	3	112	12-M8부터	187	12-ø9 ~ ø14 카운터 보어 깊이 8.6	46	80.2	139	157
CRBD 09025 B	90	210	25	1.5	3	112	12-ø9 ~ ø14 카운터 보어 깊이 8.6	187	12-ø9 ~ ø14 카운터 보어 깊이 8.6	46	80.2	139	157
CRBD 09025 C	90	210	25	1.5	3	112	12-ø9 ~ ø14 카운터 보어 깊이 8.6	187	12-ø9 ~ ø14 카운터 보어 깊이 8.6	46	80.2	139	157
CRBD 11528 A	115	240	28	1.5	3	139	12-M8부터	217	12-ø9 ~ ø14 카운터 보어 깊이 8.6	73.1	131.9	168	188
CRBD 11528 B	115	240	28	1.5	3	139	12-ø9 ~ ø14 카운터 보어 깊이 8.6	217	12-ø9 ~ ø14 카운터 보어 깊이 8.6	73.1	131.9	168	188
CRBD 11528 C	115	240	28	1.5	3	139	12-ø9 ~ ø14 카운터 보어 깊이 8.6	217	12-ø9 ~ ø14 카운터 보어 깊이 8.6	73.1	131.9	168	188
CRBD 16035 A	160	295	35	2	6	184	12-M10부터	270	12-ø11 ~ ø17.5 카운터 보어 깊이 10.8	102	192.3	218	238
CRBD 16035 B	160	295	35	2	6	184	12-ø11 ~ ø17.5 카운터 보어 깊이 10.8	270	12-ø11 ~ ø17.5 카운터 보어 깊이 10.8	102	192.3	218	238
CRBD 16035 C	160	295	35	2	6	184	12-ø11 ~ ø17.5 카운터 보어 깊이 10.8	270	12-ø11 ~ ø17.5 카운터 보어 깊이 10.8	102	192.3	218	238

모델 CRBE : 플랜지 구멍이 높은 강성으로 하나의 내부 링과 외부 링의 플랜지 구멍으로 구성되며 내부 링 또는 외부 링 회전에 적합한 직접 장착이 가능합니다.

LKPB 모델	크기(mm)					장착 치수(mm)				기본 부하 정격(kN)		어깨 치수(mm)
	(d)	(D)	너비	모따기	오일 홀	내부 링		외부 링		동적 부하 등급 C	정적 부하 등급 C0	da	Da
	(d)	(D)	(B, T)	(r 분)	d OH	PCD1	장착 구멍	PCD2	장착 구멍	동적 부하 등급 C	정적 부하 등급 C0	da	Da
CRBE 02012 A	20	70	12	0.6	3	28	6-M3 ~	57	6-ø3.4 ~ø6.5 카운터 보어 깊이 3.3	8.26	9.16	35	47
CRBE 03515 A	35	95	15	0.6	3	45	8-M4 ~	83	8-ø4.5 ~ ø8 카운터 보어 깊이 4.4	18.9	23.4	57	73
CRBE 05515 A	55	120	15	0.6	3	65	8-M5부터	105	8-ø5.5 ~ ø9.5 카운터 보어 깊이 5.4	21.7	30.6	77	92
CRBE 08022 A	80	165	22	1	3	97	10-M5부터	148	10-ø5.5 ~ ø9.5 카운터 보어 깊이 5.4	40.4	63.6	117	132
CRBE 08022 B	80	165	22	1	3	97	10-ø5.5 ~ø9.5 카운터 보어 깊이 5.4	148	10-ø5.5 ~ ø9.5 카운터 보어 깊이 5.4	40.4	63.6	117	132
CRBE 08022 C	80	165	22	1	3	97	10-ø5.5 ~ø9.5 카운터 보어 깊이 5.4	97	10-ø5.5 ~ ø9.5 카운터 보어 깊이 5.4	40.4	63.6	117	132
CRBE 09025 A	90	210	25	1.5	3	112	12-M8부터	187	12-ø9 ~ ø14 카운터 보어 깊이 8.6	46	80.2	139	157
CRBE 09025 B	90	210	25	1.5	3	112	12-ø9 ~ ø14 카운터 보어 깊이 8.6	187	12-ø9 ~ ø14 카운터 보어 깊이 8.6	46	80.2	139	157
CRBE 09025 C	90	210	25	1.5	3	112	12-ø9 ~ ø14 카운터 보어 깊이 8.6	187	12-ø9 ~ ø14 카운터 보어 깊이 8.6	46	80.2	139	157
CRBE 11528 A	115	240	28	1.5	3	139	12-M8부터	217	12-ø9 ~ ø14 카운터 보어 깊이 8.6	73.1	131.9	168	188
CRBE 11528 B	115	240	28	1.5	3	139	12-ø9 ~ ø14 카운터 보어 깊이 8.6	217	12-ø9 ~ ø14 카운터 보어 깊이 8.6	73.1	131.9	168	188
CRBE 11528 C	115	240	28	1.5	3	139	12-ø9 ~ ø14 카운터 보어 깊이 8.6	217	12-ø9 ~ ø14 카운터 보어 깊이 8.6	73.1	131.9	168	188
CRBE 16035 A	160	295	35	2	6	184	12-M10부터	270	12-ø11 ~ ø17.5 카운터 보어 깊이 10.8	102	192.3	218	238
CRBE 16035 B	160	295	35	2	6	184	12-ø11 ~ ø17.5 카운터 보어 깊이 10.8	270	12-ø11 ~ ø17.5 카운터 보어 깊이 10.8	102	192.3	218	238
CRBE 16035 C	160	295	35	2	6	184	12-ø11 ~ ø17.5 카운터 보어 깊이 10.8	270	12-ø11 ~ ø17.5 카운터 보어 깊이 10.8	102	192.3	218	238
CRBE 21040 A	210	380	40	2.5	6	240	16-M12부터	350	16-ø14 ~ ø20 카운터 보어 깊이 13	142	286.2	277	299
CRBE 21040 B	210	295	35	2	6	240	16-ø14 ~ ø20 카운터 보어 깊이 13	350	16-ø14 ~ ø20 카운터 보어 깊이 13	142	286.2	277	299
CRBE 21040 C	210	295	35	2	6	240	16-ø14 ~ ø20 카운터 보어 깊이 13	350	16-ø14 ~ ø20 카운터 보어 깊이 13	142	286.2	277	299

LKPB 크로스 롤러 베어링

LKPB: A Trusted Manufacturer of Precision Bearings

As a China-based company, LKPB leverages advanced manufacturing techniques to produce cross roller bearings that perfectly replicate the specifications of THK, IKO, and HIWIN models. Our products undergo rigorous quality testing to ensure they meet or exceed international standards, providing global clients with cost-effective solutions.

Our Production Capabilities

We specialize in custom and standard sizes, using high-grade materials to deliver bearings suitable for high-precision environments like CNC machines and photology equipment.

Benefits of Choosing LKPB as Your Replacement Supplier

Opting for LKPB cross roller bearings means gaining access to affordable, high-quality alternatives without sacrificing reliability. Our bearings help save space and lower material costs by replacing multiple traditional bearings with one efficient unit.

Cost Savings and Performance

Clients report up to 30-50% cost reductions while maintaining the high stiffness and load-handling capabilities expected from premium brands.

글로벌 공급 및 지원

With a focus on international markets, LKPB ensures quick delivery and technical support for seamless integration into your systems.

How to Select the Right Cross Roller Bearing Replacement

Selecting a replacement involves matching dimensions, load ratings, and application requirements. Start by identifying your current model (e.g., THK RU, IKO CRB, HIWIN CR) and consulting LKPB’s catalog for direct equivalents.

Step-by-Step Selection Guide

Assess load types: Ensure the replacement handles radial, axial, and moment loads.
Check precision: Look for high rotational accuracy.
Verify compatibility: Confirm ISO standards compliance.

Conclusion: Partner with LKPB for Your Bearing Needs

If you’re searching for “Cross Roller Bearing Replacement,” LKPB stands ready to provide perfect alternatives to THK, IKO, and HIWIN models. Contact us today to discuss your requirements and experience the quality of Chinese precision manufacturing.

특정 요구 사항을 충족하는 데 대한 전문가의 안내를 받으려면 지식이 풍부한 당사 팀에 문의하세요. 당사의 정밀 솔루션이 어떻게 기계의 효율성과 내구성을 향상시킬 수 있는지 직접 경험해 보십시오. 오늘 저희에게 연락하십시오!

LKPB 10년 이상의 생산 경험 보유

OEM 서비스 지원; 50일 반품 서비스; 7*24시간 기술 지원; 비표준 사용자 정의를 허용합니다. 최대 24개월 제품 보증

빠르게 무료 견적 받기

블로그

크로스 롤러 베어링이란?

Key Features of Cross Roller Bearings

Why Replace THK, IKO, or HIWIN Cross Roller Bearings?

Common Reasons for Seeking Replacements

Understanding Popular Models from THK, IKO, and HIWIN

THK Models and Equivalents

모델 RA: 이너 링 회전을 위한 분리형 외륜 타입

RA 시리즈 크로스 롤러 베어링

모델 RB: 이너 링 회전을 위한 분리형 외륜 타입

RB 시리즈 크로스 롤러 베어링

모델 RU: 통합형 내부 링과 외부 링

RU 시리즈 크로스 롤러 베어링

모델 RE: 외부 링 회전을 위한 분리형 이너 링 타입

RE 시리즈 크로스 롤러 베어링

모델 RAU: 내부 링 일체형, 외부 링 분할, 초박형

RAU 시리즈 크로스 롤러 베어링

IKO Models and Equivalents

CRBF 모델: 분리 가능한 외부 링과 통합된 내부 링이 있는 구조입니다. 위케이지 및 풀 컴플리먼트, 개방형 및 밀폐형 사용 가능.

CRBF 시리즈 크로스 롤러 베어링

모델 CRBT: 분할형 외부 링, 일체형 내부 링, 초박형 단면 설계

CRBT 시리즈 크로스 롤러 베어링

모델 CRBS: 슬림형 크로스 롤러 베어링, 매우 얇은 내부 및 외부 링 포함

CRBS 시리즈 크로스 롤러 베어링

모델 CRBH: 내륜과 외륜이 통합되어 있어 내륜과 외륜 회전 모두에 사용할 수 있습니다.

CRBH 시리즈 크로스 롤러 베어링

모델 CRB/CRBC: 분리 가능한 외부 링과 통합된 내부 링이 있는 구조입니다. 위케이지 및 풀 컴플리먼트, 개방형 및 밀폐형 사용 가능.

CRB/CRBC 크로스 롤러 베어링

HIWIN Models and Equivalents

모델 CRBA: 분할 외부 링, 내부 링 1개와 외부 세미 링 2개로 구성되어 내부 링 회전에 적합합니다.

모델 CRBB: 분할 내부 링, 하나의 외부 링과 두 개의 세미 내부 링으로 구성되어 외부 링 회전에 적합합니다.

모델 CRBD: 플랜지 구멍이 분리된 외부 링, 플랜지 구멍이 있는 내부 링 1개와 세미 외부 링 2개로 직접 장착할 수 있으며 내부 링 회전에 적합합니다.

모델 CRBE : 플랜지 구멍이 높은 강성으로 하나의 내부 링과 외부 링의 플랜지 구멍으로 구성되며 내부 링 또는 외부 링 회전에 적합한 직접 장착이 가능합니다.

LKPB 크로스 롤러 베어링

LKPB: A Trusted Manufacturer of Precision Bearings

Our Production Capabilities

Benefits of Choosing LKPB as Your Replacement Supplier

Cost Savings and Performance

글로벌 공급 및 지원

How to Select the Right Cross Roller Bearing Replacement

Step-by-Step Selection Guide

Conclusion: Partner with LKPB for Your Bearing Needs

LKPB 10년 이상의 생산 경험 보유

빠르게 무료 견적 받기

관련 게시물

빠르게 무료 견적 받기

빠르게 무료 견적 받기
